Замена задней части Nikon COOLPIX P500

Это руководство демонстрирует, как изолировать заднюю часть камеры от остальной части устройства.

Шаг 1

Существует большой риск электрического удара, если батарея не будет снята во время разборки камеры.

Нажмите вниз и вперед на защелку крышки батареи.

Нажмите на оранжевую защелку в направлении стрелки на ней, чтобы снять батарею.

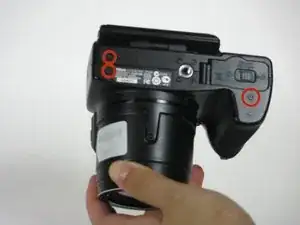

Удалите маркированные винты размером 3 мм.

Немного разделите две части корпуса камеры.

Будьте осторожны, чтобы не тянуть слишком сильно, так как есть соединительные шлейфы.

Отсоедините соединительные шлейфы перед полным разделением камеры на две части.

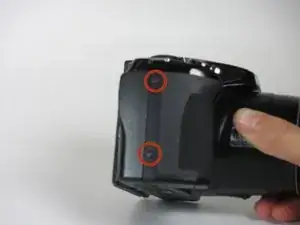

Удалите помеченные винты размером 3 мм с помощью отвертки PH00.

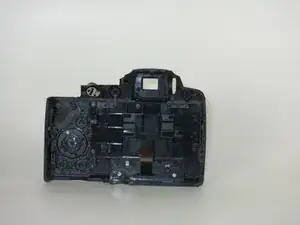

Удалите коричневую металлическую пластину.

Для сборки устройства следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
