Замена лампы вспышки Nikon Coolpix P4

Переверните камеру вниз (кнопками от Вас).

Найдите сторону с треугольным значком и тремя линиями — это крышка отсека батареи. Надавите и сдвиньте эту крышку немного, пока не услышите щелчок и она не откроется.

Когда крышка щёлкнет, откройте её — вы увидите слоты для карты памяти и батареи.

Обратите внимание на больший слот — в нём располагается батарея. Отодвиньте оранжевую защёлку от слота — это извлечёт старую батарею, если она была установлена.

После освобождения слота вставьте новую батарею.

Убедитесь, что оранжевая защёлка закрыта для фиксации батареи!

Удалите четыре винта 2,2 мм, расположенные на нижней части камеры.

Удалите два винта 2,9 мм с боковой панели.

Снимите боковую панель.

Удалите два винта 5 мм с правой боковой панели.

Снимите панель с правой стороны.

Удалите один винт 2,1 мм, расположенный под панелью.

Удалите два винта 4,8 мм, крепящие заднюю панель к корпусу слева.

Аккуратно снимите заднюю крышку.

Удалите три винта 4,8 мм с разъёма A/V слева.

Снимите этот разъём.

Удалите два винта 4,6 мм, крепящие переднюю панель к корпусу слева.

Поднимите переднюю панель.

Возможен риск повреждения устройства. Панель всё ещё прикреплена проводами к корпусу. НЕЛЬЗЯ СНИМАТЬ ЕЁ ПОЛНОСТЬЮ.

Удалите винт 2,2 мм.

Удалите винт 2,9 мм.

Удалите винт 2,1 мм.

Осторожно выведите оранжевый разъём ЖК-дисплея вверх и из порта.

Тяните вертикально, одновременно поднимая чёрную защёлку вверх.

Удалите винт 3,1 мм под ЖК-дисплеем.

Осторожно вытяните штекер, соединяющий ЖК-дисплей с материнской платой.

Снимите ЖК-дисплей с корпуса камеры.

Удалите два винта по обе стороны от вспышки.

Удалите два винта 2,9 мм с правой стороны камеры.

Удалите четыре винта на нижней части камеры.

Удалите семь винтов 2,8 мм с задней части камеры.

Отключите кабель, соединяющий объектив с левой стороной материнской платы.

Плотно возьмите основание кабеля и аккуратно вытяните его из разъёма.

Снимите правую панель.

Удалите винт 2,8 мм на верхней части камеры.

Удалите три винта 2,8 мм с материнской платы.

Отсоедините оранжевую защёлку с пеной сверху.

Она должна щелкнуть при извлечении.

Снимите материнскую плату, потянув её вверх и вынув из разъёма.

Аккуратно извлеките разъём, соединяющий вспышку с материнской платой, сдвинув соединитель вправо и вынув его из гнезда.

Полностью извлеките материнскую плату из корпуса камеры.

Найдите оранжевую заглушку на правой стороне объектива.

Осторожно защёлкните заглушку, вынимая её с места.

Эта деталь рассчитана на простое защёлкивание и извлечение!

После отсоединения оранжевой детали аккуратно поднимите вспышечный блок с его посадочного места в камере.

Вспышечный блок по‑прежнему будет подключён к камере отдельным кабелем.

Отделите объектив от остальной части камеры.

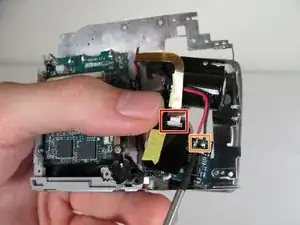

Снимите защёлку, соединяющую вспышку с материнской платой, аккуратно потянув разъём вбок, выводя его из гнезда, в сторону от вспышечного блока.

Отпаяйте красный и чёрный провода.

Снимите вспышечный блок.
