Nikon Coolpix P530 Замена ЖК-экрана

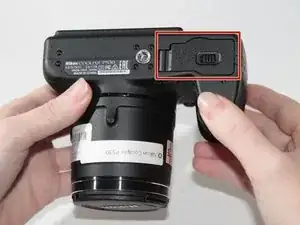

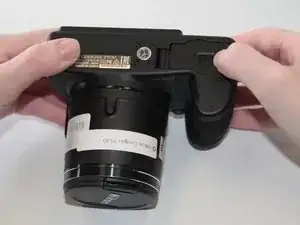

Найдите отсек аккумулятора в нижней части устройства.

Перед любыми работами убедитесь, что камера выключена.

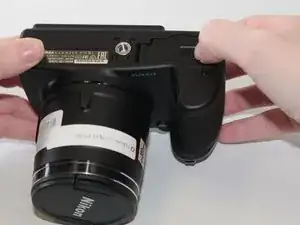

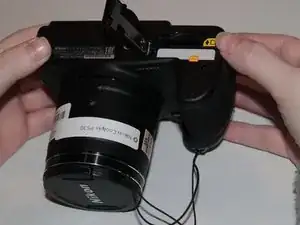

Сдвиньте выключатель влево, чтобы открыть отсек аккумулятора, используя кончик пальца или пластиковые лопатки для вскрытия.

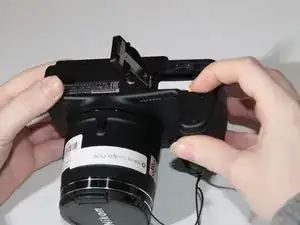

Пружинная крышка отсека аккумулятора откроется после перемещения выключателя.

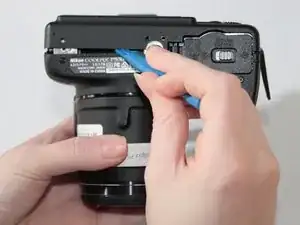

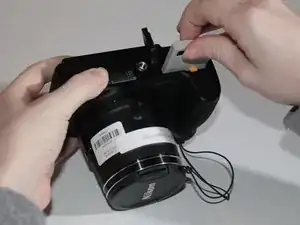

Нажмите жёлтую пружинную защёлку, удерживающую аккумулятор, кончиком пальца или пластиковыми лопатками для вскрытия.

После нажатия жёлтой защёлки аккумулятор частично выйдет из камеры.

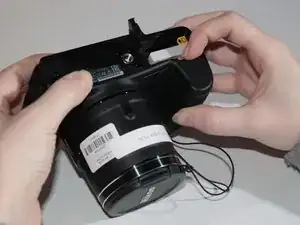

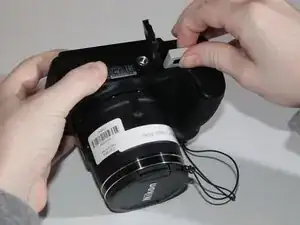

Осторожно извлеките аккумулятор из отсека.

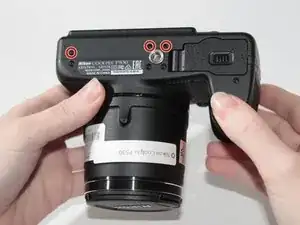

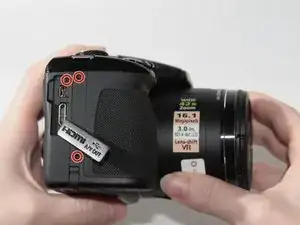

Отверткой Phillips #000 отвинтите шесть 4 мм винтов, выделенных красным.

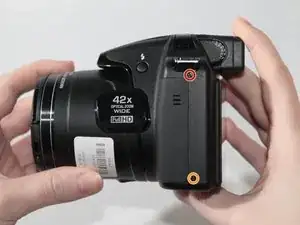

Отверткой Phillips #000 отвинтите 5 мм винт, выделенный оранжевым.

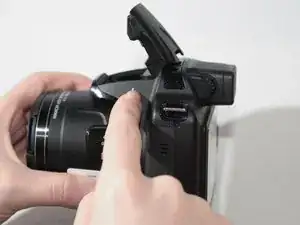

Выдвиньте вспышку камеры, нажав кнопку под изображением молнии на левой стороне камеры.

Найдите небольшой зазор под вспышкой, где корпус камеры соединяется с задней крышкой.

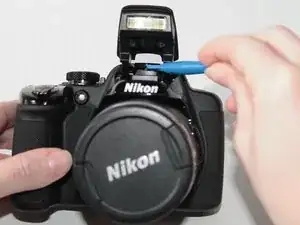

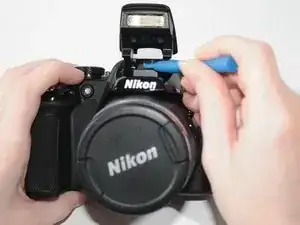

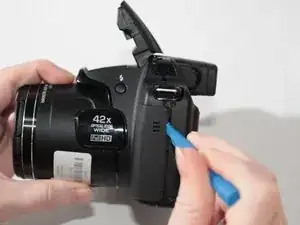

Используйте пластиковые лопатки для вскрытия, чтобы отстегнуть более тёмную пластиковую деталь под вспышкой от более светлого корпуса камеры.

Осторожно подденьте пластиковым инструментом по периметру корпуса камеры.

Пластиковая крышка HDMI может ослабнуть и отвалиться на этом шаге. После освобождения задней крышки её можно снять и положить в безопасное место.

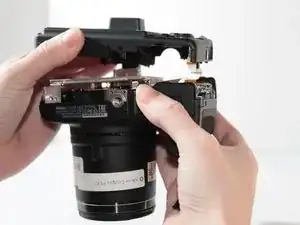

Осторожно отведите заднюю крышку от корпуса камеры.

Золотистый ленточный кабель соединяет заднюю крышку с внутренними электронными компонентами. Не снимайте заднюю крышку до отсоединения кабеля — этот элемент легко повредить.

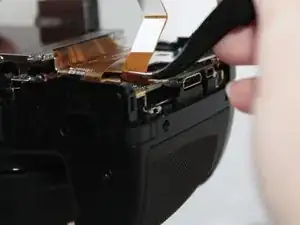

Для снятия ленточного кабеля аккуратно вытяните разъём из внутренних электронных компонентов камеры пинцетом.

Поднимите вверх оранжевую планку, фиксирующую ленточный кабель, чтобы безопасно его извлечь.

После отсоединения ленточного кабеля заднюю крышку можно полностью снять.

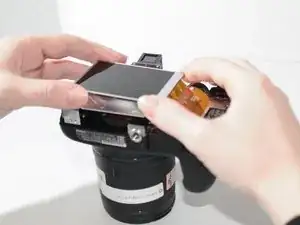

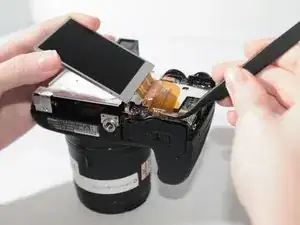

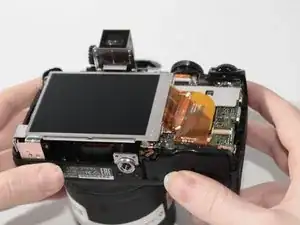

Поднимите ЖК-экран вверх.

Наклоните экран в сторону ленточного кабеля.

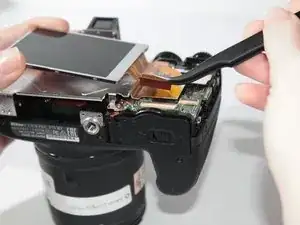

Снимите ленточный кабель, аккуратно вытянув его с материнской платы пинцетом.

Поднимите вверх оранжевую планку, фиксирующую ленточный кабель, чтобы безопасно его извлечь.
