Замена объектива Nikon Coolpix P4
Данное руководство содержит простые пошаговые инструкции по замене объектива цифрового фотоаппарата Nikon COOLPIX P4. Объектив этой камеры позволяет увеличивать и уменьшать изображение и защищён заслонкой. Сама камера представляет собой базовую компактную модель типа «наведи и снимай».
ПРЕДУПРЕЖДЕНИЕ: Объектив изготовлен из стекла. Существует риск появления царапин, трещин или других повреждений стекла, поэтому при обращении с объективом следует соблюдать осторожность.
Объектив Nikon COOLPIX P4 может потребовать замены при ошибках объектива, трещинах или повреждениях, проблемах с корпусом объектива или других неисправностях, делающих камеру неисправной и/или непригодной к эксплуатации. Это руководство подходит для начинающих. Для выполнения инструкции не требуются специальные навыки, только базовое умение работать отвёрткой и обращаться с камерой.
ПРЕДУПРЕЖДЕНИЕ: В этом руководстве по замене потребуется разборка частей Nikon COOLPIX P4. Будут оголены провода, кабели и материнская плата. Как и при разборке любого электронного устройства, существует риск повреждений. В частности, на шаге 10 существует риск повреждения устройства, поэтому следует быть особенно осторожным.
Шаг 1
Переверните камеру дном вверх (сторона с кнопками должна быть от вас).
Найдите сторону с треугольной пиктограммой и тремя линиями — это крышка отсека батареи. Нажмите и сдвиньте эту крышку немного, пока она не защёлкнется и не откроется.
Шаг 2
После щелчка откройте крышку, чтобы увидеть слоты для карты памяти и батареи.
Обратите внимание на больший слот — в нём размещается батарея. Оттолкните оранжевую защёлку от слота — это вытеснит старую батарею, если она была установлена.
После освобождения отсека можно вставить новую батарею.
Убедитесь, что оранжевая защёлка закрыта, чтобы зафиксировать батарею на месте!
Шаг 3
Удалите четыре винта диаметром 2,2 мм, расположенные на дне камеры.
Шаг 4
Удалите два винта диаметром 2,9 мм с боковой панели.
Снимите боковую панель.
Шаг 5
Удалите два винта длиной 5 мм с правой боковой панели.
Снимите панель с правой стороны.
Удалите один винт длиной 2,1 мм, расположенный под этой панелью.
Шаг 6
Удалите два винта длиной 4,8 мм, крепящие заднюю панель к корпусу слева.
Шаг 7
Осторожно снимите заднюю крышку.
Шаг 8
Удалите три винта длиной 4,8 мм, крепящие разъём A/V слева.
Снимите этот разъём.
Шаг 9
Удалите два винта длиной 4,6 мм, крепящие переднюю панель к корпусу слева.
Шаг 10
Поднимите переднюю панель вверх.
Возможен риск повреждения устройства. Панель всё ещё удерживается проводами, не пытайтесь полностью её оторвать.
Шаг 11
Удалите винт 2,2 мм.
Удалите винт 2,9 мм.
Удалите винт 2,1 мм.
Шаг 12
Осторожно вытяните оранжевый разъём ЖК-экрана вверх и выньте его из гнезда.
Тяните вертикально, одновременно подавая чёрную защёлку вверх.
Шаг 13
Удалите винт 3,1 мм под ЖК-экраном.
Шаг 14
Осторожно выньте штекер, соединяющий ЖК-экран с материнской платой.
Шаг 15
Снимите ЖК-экран с корпуса камеры.
Шаг 16
Удалите два винта по обе стороны от вспышки.
Шаг 17
Удалите два винта длиной 2,9 мм с правой стороны камеры.
Шаг 18
Удалите четыре винта на дне камеры.
Шаг 19
Удалите семь винтов диаметром 2,8 мм с задней части камеры.
Шаг 20
Отсоедините кабель, соединяющий объектив с левой стороной материнской платы.
Удерживая основание кабеля, осторожно потяните его из гнезда.
Шаг 21
Снимите правую панель.

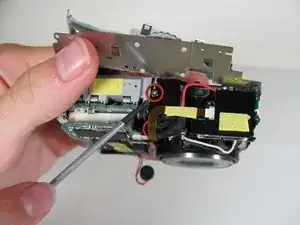

Шаг 22
Удалите винт 2,8 мм на верхней части камеры.
Шаг 23
Удалите три винта 2,8 мм с материнской платы.
Отсоедините оранжевую защёлку с поролоновой прокладкой сверху.
Она должна защёлкнуться и выйти из гнезда.
Шаг 24
Снимите материнскую плату, потянув её вверх и вынув из разъёма.
Шаг 25
Осторожно отсоедините пластину, соединяющую вспышку с материнской платой, извлекая разъём вправо и вынимая его из гнезда.
Шаг 26
Полностью выньте материнскую плату из корпуса камеры.
Шаг 27

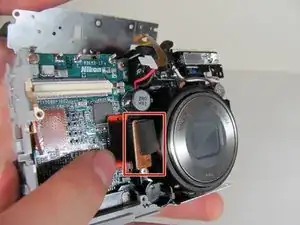

Найдите оранжевую заглушку с правой стороны объектива.
Осторожно выщелкните заглушку из положения.
Эта деталь рассчитана на лёгкое защёлкивание и отсоединение.
Шаг 28
После отсоединения оранжевой детали аккуратно поднимите блок вспышки из посадочного места в корпусе камеры.
Блок вспышки по-прежнему будет прикреплён к камере отдельным шнуром.
Шаг 29
Снимите объектив с остальной части камеры.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
