Замена ЖК-экрана Nikon Coolpix 4100

Инструмент слева — отвертка PH000

Инструмент справа — инструмент для ремонта iPod

Паяльник

Найдите 3 чёрных винта на нижней части камеры и по 2 серых винта с каждой стороны камеры. Удалите их с помощью отвертки PH000.

Найдите серую планку, от которой вы снимали винты; она удерживает две половины камеры вместе. Используйте инструмент для ремонта iPod, чтобы поддеть серую планку и снять её.

Используйте инструмент для ремонта iPod, чтобы отделить заднюю панель от корпуса камеры.

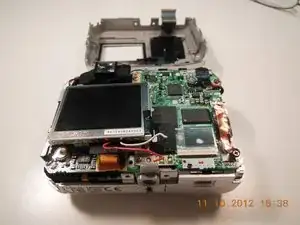

Аккуратно подденьте экран от платы логики с помощью инструмента для ремонта iPod.

К экрану подключён шлейф.

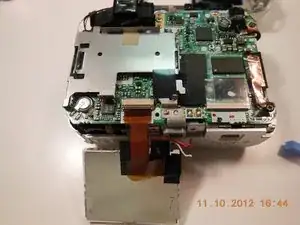

На этом изображении показан шлейф, подключённый к экрану.

Отогните экран вниз. Чтобы отсоединить шлейф от платы логики, покачайте каждый конец коричневого металлического фиксатора, удерживающего шлейф, пока шлейф не отсоединится.

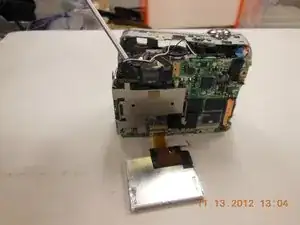

Снимите два винта на верхнем краю платы справа от видоискателя.

Для подключения нового экрана припаяйте провода на место и подключите шлейф к плате логики.

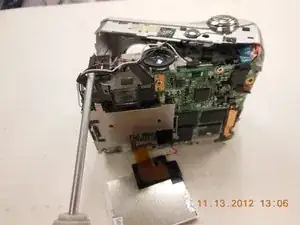

Освободите четыре провода, проходящие по верхней части видоискателя, из пластиковых скоб, удерживающих их на месте.

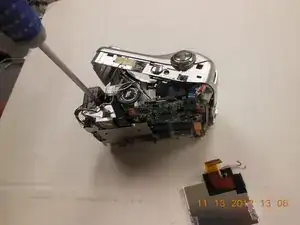

Снимите два чёрных винта, ввернутых вертикально в верхнюю часть видоискателя. Ослабьте вспышку и плату для удобства доступа. Это позволит заменить видоискатель.
