Замена верхней кнопки спуска Kodak Easyshare Z981
Шаг 1
Откройте крышку батарейного отсека и извлеките элементы питания AA из камеры, если они установлены.
Шаг 2
Удалите все винты на внешней стороне камеры крестовой отверткой Phillips 00.
Восемь (8) винтов 3 мм на нижней части камеры

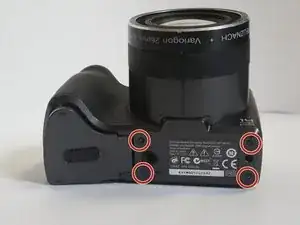

Четыре (4) винта на дне камеры

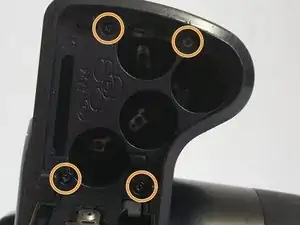

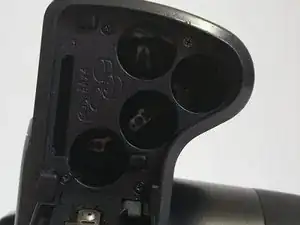

Четыре (4) винта внутри отсека для батарей
Шаг 3

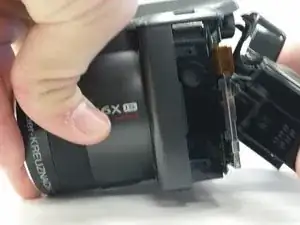

Отсоедините нижнюю часть камеры, сняв четыре (4) винта 3 мм

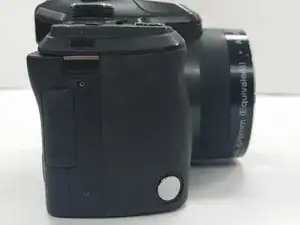

Два (2) винта находятся на левой стороне устройства

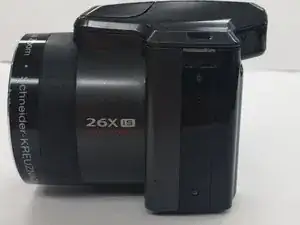

Два (2) винта находятся на правой стороне устройства
Шаг 4

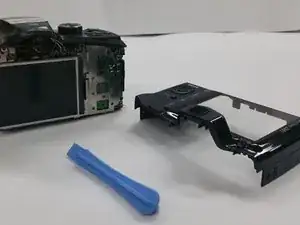

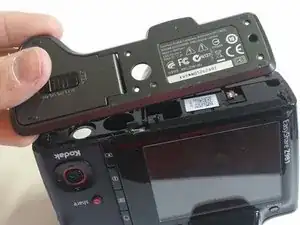

Используйте пластиковый инструмент для вскрытия, чтобы слегка надавить и снять заднюю крышку камеры
Будьте осторожны при снятии задней крышки
Шаг 5

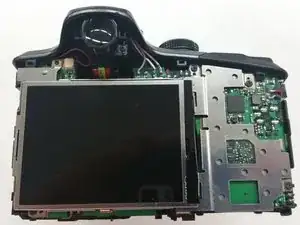

Открутите четыре (4) винта 3 мм, чтобы снять экран с печатной платы
Используйте пинцет, чтобы аккуратно отсоединить ленточный кабель
Осторожно снимите крепление экрана с печатной платы
Шаг 6

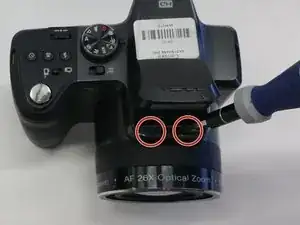

Снимите два (2) винта 3 мм внутри отсека вспышки

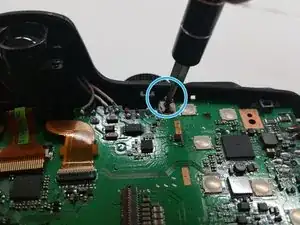

Снимите один (1) винт 3 мм с печатной платы
Шаг 7

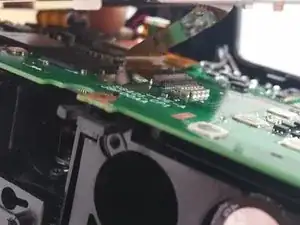

С помощью пинцета отсоедините разъем ленточного кабеля от печатной платы

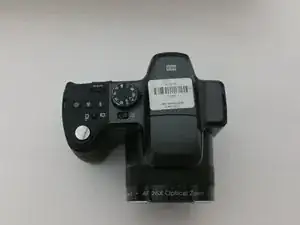

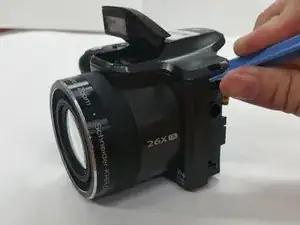

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно надавить на верхнюю часть камеры и снять верхнюю крышку
Шаг 8

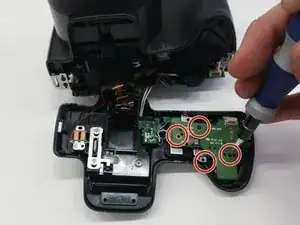

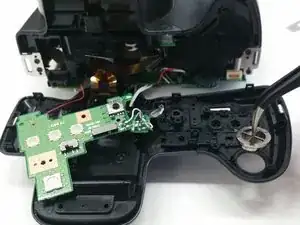

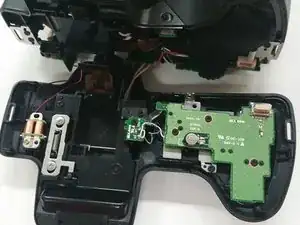

Снимите четыре (4) винта 3 мм с печатной платы непосредственно под кнопкой спуска и аккуратно сдвиньте плату в сторону

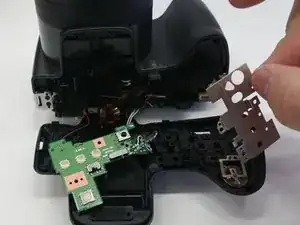

Поднимите металлический зажим
При снятии печатной платы соблюдайте осторожность, чтобы не порвать подключенные провода
Шаг 9

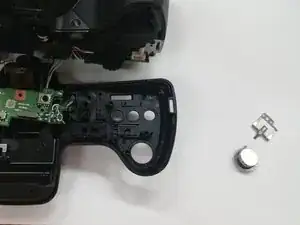

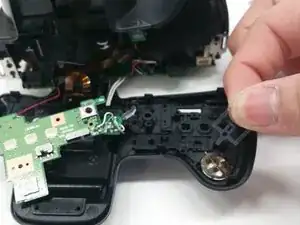

Оттяните маленькое крепление сверху кнопки спуска
С помощью пинцета аккуратно извлеките кнопку спуска
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
