Снятие видоискателя Nikon Coolpix 4100

Инструмент слева — отвёртка PH000

Инструмент справа — инструмент для ремонта iPod

Паяльник

Найдите три чёрных винта на нижней части камеры и по два серых винта с каждой стороны камеры. Удалите их отвёрткой PH000.

Найдите серую планку, из которой вы вынимали винты; она удерживает две половины корпуса камеры вместе. Используйте инструмент для ремонта iPod, чтобы отщёлкнуть серую планку и снять её.

Используйте инструмент для ремонта iPod, чтобы отделить заднюю панель от камеры.

Осторожно подденьте экран от платы управления инструментом для ремонта iPod.

К экрану подключён ленточный кабель, соединяющий его с платой управления.

На этом изображении показан ленточный кабель, подключённый к экрану.

Откиньте экран вниз. Чтобы отключить ленточный кабель от платы управления, покачайте каждый конец коричневой металлической скобы, удерживающей кабель, до тех пор, пока кабель не отсоединится.

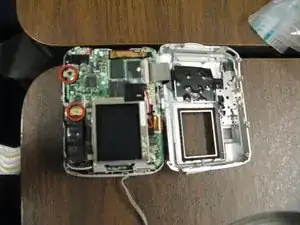

Снимите два винта на верхнем краю платы справа от видоискателя.

Чтобы подключить новый экран, припаяйте провода на место и подключите ленточный кабель к плате управления.

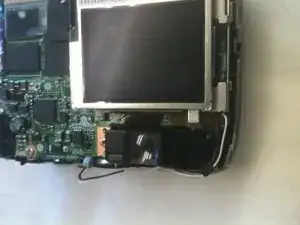

Выведите четыре провода, проходящие по верхней части видоискателя, из пластиковых креплений, удерживающих их на месте.

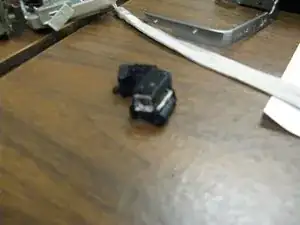

Снимите два чёрных винта, ввернутых вертикально в верхнюю часть видоискателя. Ослабьте блок вспышки и плату для лучшего доступа. Это позволит заменить видоискатель.

Снимите небольшой кусочек ленты, удерживающий четыре провода на видоискателе.

Снимите два винта на верхнем краю платы, справа от видоискателя.
