Замена ЖК-экрана Nikon Coolpix 3500

Отстегните крышку отсека батареи и сдвиньте крышку наружу. Отложите крышку в сторону — она не понадобится в следующих шагах.

Извлеките аккумулятор.

Снимайте крышку отсека батареи, не прилагая чрезмерной силы. Имейте в виду, что эта крышка хрупкая.

Удалите два винта 4,5 мм, расположенные рядом с отсеком для батареи.

Удалите винт 3 мм, расположенный под слотом для CF-карты.

Удалите винт 4,5 мм, расположенный над крышкой цифрового интерфейса.

Удалите два винта 4,5 мм, находящиеся внутри отсека для батареи.

Удалите два винта 5 мм, расположенные рядом с проушиной для ремешка камеры.

Снимите проушину для ремешка камеры.

Удалите винт 5 мм и заглушку, которые находились под проушиной для ремешка.

Удалите пять винтов 3,5 мм, расположенных внизу корпуса камеры.

Снимите серую пластиковую деталь, которую удерживали эти пять винтов, аккуратно отстегнув переднюю панель.

Не прикладывайте лишнюю силу; две проволоки всё ещё соединяют переднюю панель с платой.

С помощью лопатки отсоедините провод с белой клеммой.

С помощью лопатки отсоедините провод с оранжевой клеммой и отложите переднюю панель в сторону.

Отсоедините провод с серой клеммой, находящийся у кромки платы.

Рядом с синими проводами находится зелёный чип. Отсоедините этот зелёный чип.

Удалите винт 3,5 мм, расположенный рядом с вращающимся объективом.

Вы увидите, что материнская плата подвижна. Переверните или выверните материнскую плату. Будьте осторожны с оранжевыми и синими ленточными кабелями — они всё ещё соединяют плату с ЖК-экраном.

Отсоедините синий ленточный кабель.

С помощью лопатки отсоедините оранжевый ленточный кабель, выталкивая его горизонтально.

Отсоедините провод с красной клеммой.

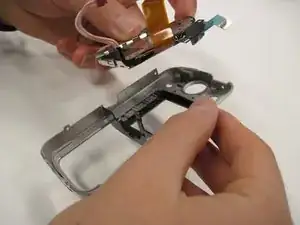

Поднимите материнскую плату и объектив из задней крышки. Убедитесь, что они соединены.

Поднимите чёрное покрытие.

Снимите оранжевый ленточный кабель, который соединяет объектив с материнской платой.

Удалите винт 2,5 мм.

Удалите два винта 3,4 мм.

Удалите два винта 4,4 мм.

Снимите ЖК-экран.

Не уроните резиновый элемент с тремя кнопками. Снимайте его аккуратно.
