Замена объектива Nikon Coolpix 3500

Откройте крышку отсека аккумулятора и сдвиньте её в сторону. Отложите крышку в сторону — в ближайшие несколько шагов она не понадобится.

Извлеките аккумулятор.

Извлекайте крышку аккумулятора без чрезмерного усилия. Имейте в виду, что она хрупкая.

Удалите два винта длиной 4,5 мм, расположенные рядом с разъемом аккумулятора.

Удалите винт длиной 3 мм, расположенный под разъёмом карты CF.

Удалите винт длиной 4,5 мм, расположенный над крышкой цифрового I/O.

Удалите два винта длиной 4,5 мм, расположенные внутри отсека аккумулятора.

Удалите два винта длиной 5 мм, расположенные рядом с креплением для ремня камеры.

Снимите крепление для ремня камеры.

Удалите винт длиной 5 мм и колпачок, которые находились под креплением для ремня камеры.

Удалите пять винтов длиной 3,5 мм, расположенных в нижней части камеры.

Снимите серую пластиковую деталь, которая удерживалась этими пятью винтами, осторожно отделив переднюю крышку.

Не прикладывайте чрезмерного усилия: две проводки по-прежнему соединяют переднюю крышку с материнской платой.

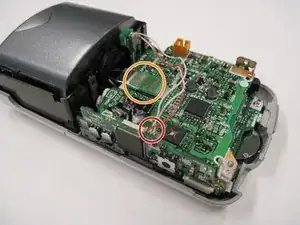

При помощи лопатки отсоедините провод с белым колпачком.

При помощи лопатки отсоедините провод с оранжевым колпачком и отложите переднюю крышку в сторону.

Отключите провод с серым колпачком от материнской платы.

Отключите синий провод, подключенный к зелёному чипу, от центральной части материнской платы.

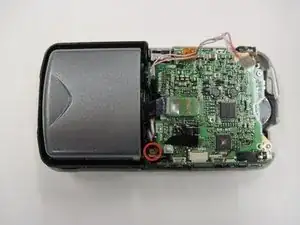

Удалите винт длиной 3,5 мм с материнской платы рядом с вращающимся объективом.

Поверните материнскую плату и объектив в сторону оранжевого и синего проводов, которые по-прежнему соединяют материнскую плату с экраном LED.

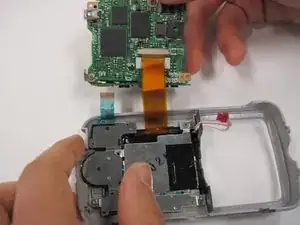

Отключите синий провод, соединяющий материнскую плату с экраном LED.

Отключите оранжевый провод при помощи лопатки, одновременно выталкивая его горизонтально.

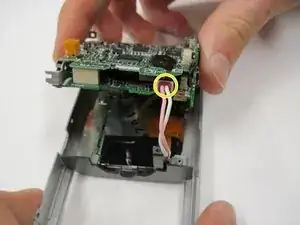

Отключите провод с красным колпачком от материнской платы.

Извлеките материнскую плату и объектив (всё ещё соединённые) из задней крышки корпуса.

Поднимите чёрную крышку и отключите оранжевый провод, соединяющий объектив с материнской платой.
