Замена AV-разъёма Nikon Coolpix 4600

Найдите шесть винтов на внешней стороне камеры. На дне будут два винта длиной 3,3 мм и по два винта длиной 5,25 мм с каждой стороны.

С помощью крестовой отвёртки Phillips 00 выкрутите все шесть винтов.

Аккуратно разъедините переднюю и заднюю части корпуса, поддев стороны руками. НЕ разделяйте их полностью, это может повредить внутренние компоненты.

Передняя крышка прикреплена к внутренним компонентам и не может быть снята отдельно

Внимательно осмотрите соединение лентового кабеля с материнской платой. Найдите по две серые защёлки с каждой стороны крепления.

Сдвиньте серые защёлки в сторону нижней части камеры, чтобы освободить лентовый кабель. Аккуратно отключите лентовый кабель от материнской платы.

После отключения лентового кабеля вы можете осторожно отделить заднюю часть корпуса от передней.

Держите объектив направленным вниз, а нижнюю часть камеры — от себя, поднимите правый край ЖК-экрана (левая сторона экрана приклеена).

Не давите сильно передней частью корпуса на стол при извлечении экрана, иначе объектив может застрять.

Вставьте пластиковый инструмент под экран и аккуратно подденьте левую сторону экрана, пока клеевое соединение не разорвётся.

Найдите оранжевый лентовый кабель и два провода (красный и белый), подключенные к материнской плате.

Поднимите чёрный зажим и вытащите шлейф данных.

Отпаивайте провода от материнской платы. ВНИМАНИЕ: Неправильная пайка может привести к повреждению материнской платы. Обратитесь за помощью, если у вас нет необходимых навыков.

Экран теперь должен быть полностью отделён от камеры.

Найдите и снимите четыре винта 4,25 мм на материнской плате с помощью крестовой отвёртки Phillips 00.

Снимите лентовый кабель в правой верхней части материнской платы. Чтобы вынуть кабель, сдвиньте две серые защёлки, расположенные по обе стороны, к верхней части камеры и аккуратно вытяните кабель.

Поворачивая камеру влево и приподнимая её, осмотрите левый конец материнской платы, чтобы найти серый кронштейн.

Поверните серый кронштейн против часовой стрелки, чтобы снять его с серебристого держателя ЖК-экрана.

С помощью крестовой отвёртки Phillips 00 выкрутите винт 4,25 мм на нижнем левом крае держателя ЖК-экрана.

Снимите держатель ЖК-экрана и протяните через него серый кронштейн. Держатель ЖК-экрана теперь должен быть полностью удалён.

Отпаивайте провода (чёрный и красный) от материнской платы.

Снимите оранжевый лентовый кабель. Для этого сдвиньте каждую сторону фиксирующей планки к центру камеры. Аккуратно потяните лентовый кабель, чтобы вынуть его.

Аккуратно отведите назад чёрную ленту в нижней средней части материнской платы. Под ней вы найдёте винт.

Выкрутите винт 4,25 мм крестовой отвёрткой Phillips 00.

Осторожно отодвиньте материнскую плату от объектива.

Переверните камеру.

К передней части корпуса материнская плата подключена семью проводами.

Отпаивайте семь проводов.

Если вы снимаете материнскую плату только как промежуточный шаг для доступа к другим компонентам, пока не отпаивайте все провода, так как не все провода необходимо удалять.

Будьте осторожны при пайке проводов. Если вы не умеете правильно отпаивать провод, обратитесь за помощью, чтобы не повредить материнскую плату. Также следите, чтобы припой не попал в корпус объектива.

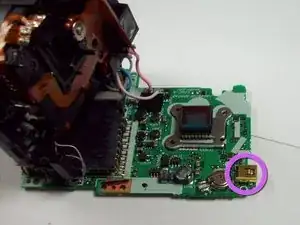

AV-разъём припаян прямо к задней части материнской платы.

Отпаивайте соединения в каждом углу AV-разъёма и снимите его. Если вы не умеете паять, обратитесь за помощью, чтобы не повредить камеру.
