Снятие переднего и заднего корпуса Nikon Coolpix 4600

Этот гид проведет Вас через этапы снятия переднего и заднего корпуса вашей камеры Nikon Coolpix 4600. Этот ремонт может понадобиться, если передний или задний корпус вашей камеры Nikon Coolpix 4600 треснут, поврежден или не работает должным образом из-за падений, ударов или обычного износа. Снятие и замена корпусов решат проблемы, такие как физические повреждения, неработающие кнопки или сложности с доступом к внутренним компонентам для дальнейших ремонтов. Ремонт требует тщательного обращения и базовых инструментов, таких как отвертки и пинцеты. Важно учитывать, что снятие корпуса связано с работой с мелкими винтами и соединителями, поэтому необходимо следить за всеми частями, чтобы обеспечить правильную сборку. Кроме того, поскольку корпус удерживает важные части камеры, следует проявлять повышенную осторожность, чтобы не повредить внутренние компоненты, такие как экран, объектив или материнская плата.

Шаг 1

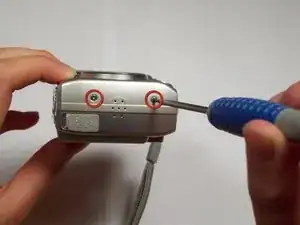

Найдите шесть винтов на внешней стороне камеры. Внизу будут два винта размером 3,3 мм и два винта размером 5,25 мм по обе стороны.

С помощью отвертки Phillips 00 открутите все шесть винтов.

Шаг 2

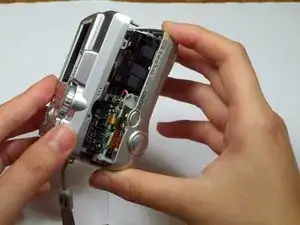

Осторожно отделите передний и задний корпус, приподнимая две стороны руками. НЕ отделяйте их полностью, так как это может повредить внутренние компоненты.

Передний корпус прикреплен к внутренним компонентам и не может быть снят независимо

Шаг 3

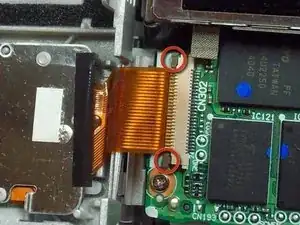

Тщательно проверьте соединение между шлейфом и материнской платой. Найдите две серые вкладки с каждой стороны соединительного кронштейна.

Сдвиньте серые вкладки вниз к основанию камеры, чтобы освободить шлейф. Осторожно отключите шлейф от материнской платы.

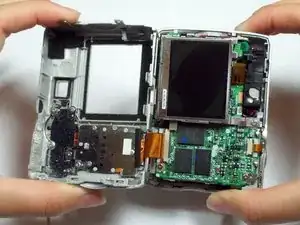

После отключения шлейфа вы можете осторожно отделить задний корпус от переднего.

Заключение

Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
