Замена материнской платы Nikon Coolpix 4600

Найдите шесть винтов на внешней стороне камеры. На дне будут два винта длиной 3,3 мм и по два винта длиной 5,25 мм с каждой стороны.

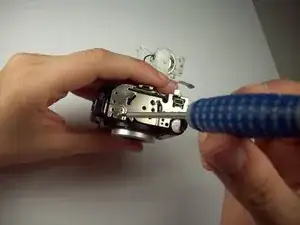

С помощью отвертки Phillips 00 удалите все шесть винтов.

Осторожно разведите переднюю и заднюю крышки, приподнимая по бокам руками. НЕ разделяйте их полностью, это может повредить внутренние компоненты.

Передняя крышка прикреплена к внутренним компонентам и не может быть снята отдельно

Внимательно осмотрите соединение между гибким кабелем и материнской платой. Определите две серые защёлки по обеим сторонам держателя разъёма.

Сдвиньте серые защёлки вниз, в сторону низа камеры, чтобы освободить гибкий кабель. Аккуратно отсоедините гибкий кабель от материнской платы.

После отключения гибкого кабеля вы можете аккуратно отделить заднюю крышку от передней.

Положите камеру объективом вниз и дном от себя, затем приподнимите правый край экрана ЖК (левая сторона экрана приклеена).

Будьте осторожны, чтобы не нажимать переднюю крышку слишком сильно на стол при извлечении экрана, иначе объектив может застрять.

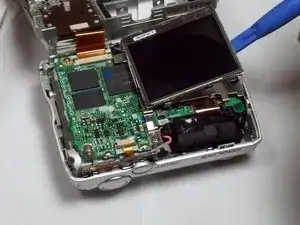

Вставьте пластиковый инструмент под экран и аккуратно подденьте левую сторону экрана, пока клейкое соединение не разорвётся.

Найдите оранжевый гибкий кабель и два провода (красный и белый), подключенные к материнской плате.

Поднимите чёрный зажим и вытяните кабель данных.

Отпаяйте провода от материнской платы. ВНИМАНИЕ: Неправильное распайка может привести к повреждению материнской платы. Обратитесь за помощью, если у вас нет необходимых навыков.

Экран теперь должен быть полностью свободен от камеры.

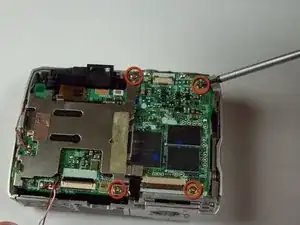

Найдите и удалите четыре винта 4,25 мм на материнской плате с помощью отвертки Phillips 00.

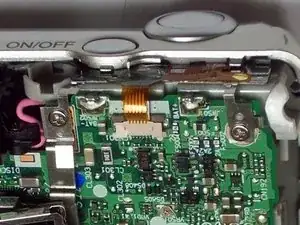

Снимите гибкий кабель в правом верхнем углу материнской платы. Чтобы снять кабель, сдвиньте две серые защёлки, расположенные по обеим сторонам, к верхней части камеры и аккуратно вытяните кабель.

Поверните камеру влево и наклоните вверх, осмотрите левый конец материнской платы, чтобы найти серый фиксатор.

Поверните серый фиксатор против часовой стрелки, чтобы снять его с серебряного крепления ЖК.

С помощью отвертки Phillips 00 удалите винт 4,25 мм на нижнем левом крае крепления ЖК.

Снимите крепление ЖК и проведите серый фиксатор через крепление ЖК. Крепление ЖК теперь должно быть полностью снято.

Отпаяйте провод (и чёрный, и красный) от материнской платы.

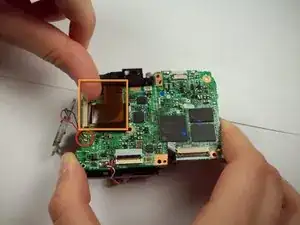

Снимите оранжевый гибкий кабель. Для этого сдвиньте каждую сторону фиксирующей планки к центру камеры. Аккуратно потяните за гибкий кабель, чтобы снять его.

Аккуратно оторвите чёрную ленту в нижней средней части материнской платы. Под ней вы найдёте винт.

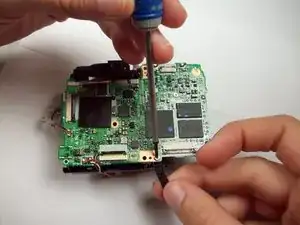

Удалите винт 4,25 мм с помощью отвертки Phillips 00.

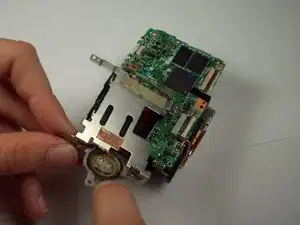

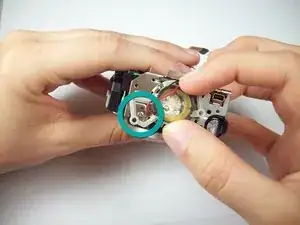

Аккуратно отведите материнскую плату от объектива.

Переверните камеру.

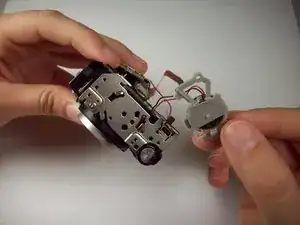

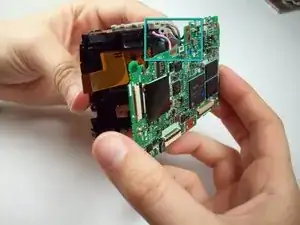

К материнской плате, соединённой с передней крышкой, подходят семь проводов.

Отпаяйте семь проводов.

Если вы снимаете материнскую плату только как промежуточный шаг для доступа к другим компонентам, пока не отпаявайте провода, поскольку не все провода требуют снятия.

Будьте осторожны при распайке проводов. Если вы не умеете правильно отпаивать провод, обратитесь за помощью, чтобы не повредить материнскую плату. Также следите, чтобы крошки припоя не упали в корпус объектива.
