Замена блока объектива и вспышки Nikon Coolpix 4600

Найдите шесть винтов на внешней части корпуса камеры. Два винта 3,3 мм находятся на дне и по два винта 5,25 мм — по бокам.

Используя отвертку Phillips 00, извлеките все шесть винтов.

Аккуратно разъедините переднюю и заднюю части корпуса, поддевая стороны руками. НЕЛЬЗЯ полностью разъединять их, так как это может повредить внутренние компоненты.

Передняя крышка прикреплена к внутренним компонентам и не может быть снята отдельно

Внимательно рассмотрите соединение между гибким шлейфом и платой. Определите две серые защёлки по обеим сторонам разъёма.

Сдвиньте серые защёлки в направлении к нижней части камеры, чтобы освободить шлейф. Аккуратно отсоедините гибкий шлейф от платы.

После отсоединения шлейфа Вы можете осторожно отделить заднюю часть корпуса от передней.

Найдите и снимите четыре винта 4,25 мм на материнской плате с помощью отвертки Phillips 00.

Снимите гибкий шлейф в правом верхнем углу материнской платы. Чтобы извлечь шлейф, сдвиньте две серые защёлки, расположенные по обеим сторонам, в направлении к верхней части камеры и аккуратно вытяните шлейф.

Поверните камеру влево и наклоните вверх, посмотрите на левый край материнской платы, чтобы найти серую скобу.

Поверните серую скобу против часовой стрелки, чтобы снять её с серебристой держательницы ЖК-экрана.

Используя отвертку Phillips 00, извлеките винт 4,25 мм на нижнем левом краю держателя ЖК-экрана.

Снимите держатель ЖК-экрана и проденьте через него серую скобу. Держатель ЖК-экрана теперь должен быть полностью снят.

Отпаяйте провод (чёрный и красный) от материнской платы.

Снимите оранжевый гибкий шлейф. Для этого сдвиньте каждую сторону фиксирующей планки к центру камеры. Аккуратно потяните шлейф, чтобы извлечь его.

Аккуратно отогните чёрную ленту внизу, посередине материнской платы. Под ней Вы найдёте винт.

Снимите винт 4,25 мм отверткой Phillips 00.

Аккуратно оттяните материнскую плату от объектива.

Переверните камеру.

К передней части корпуса материнская плата подключена семью проводами.

Отпаяйте семь проводов.

Если Вы снимаете материнскую плату только как промежуточный этап для доступа к другим компонентам, пока не отпаяйте все провода, так как не все провода могут требовать снятия.

Будьте осторожны при выпаивании проводов. Если Вы не умеете правильно выпаивать провод, обратитесь за помощью, чтобы не повредить материнскую плату. Также следите, чтобы капли припоя не попали в корпус объектива.

Блок вспышки и объектива теперь должен быть отделён от материнской платы.

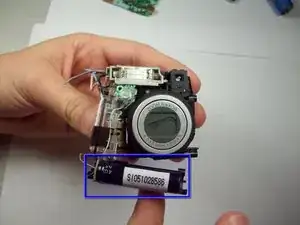

Найдите конденсатор. Это компонент, похожий по размеру и форме на батарейку AAA.

Держа объектив вертикально и направленным к Вам, осторожно поднимите конденсатор вверх и влево, чтобы снять основной блок вспышки.

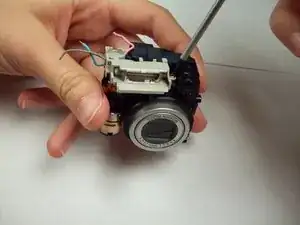

Найдите винт 4,8 мм над средней частью объектива с передней стороны и снимите его.

Вспышечную лампу теперь можно поднять и снять с блока объектива.

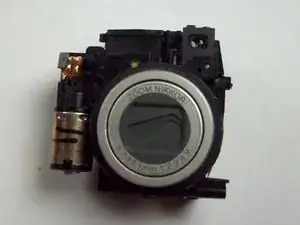

Блок объектива теперь отделён от всех остальных компонентов.

Для установки нового объектива выполните шаги в обратном порядке.
