Замена материнской платы Nikon Coolpix 3500
Nikon Coolpix 3500 — отличная камера для лёгкой съёмки фотографий с разрешением 16 мегапикселей и видео Full HD, даже при сложном освещении. У этой камеры могут возникать периодические неисправности, одной из которых является невозможность включения. Если ваша Nikon Coolpix 3500 не включается и вы пробовали заряжать её или даже заменяли аккумулятор, возможно, проблема в материнской плате. Дополнительную информацию о замене аккумулятора см. в статье Замена аккумулятора Nikon Coolpix 3500.
Материнская плата обычно называется «основная плата». Это часть устройства, которая по сути объединяет все различные компоненты устройства в одну большую схему.
Этот ремонт может быть сложным для начинающих. Рекомендуется помощь человека с опытом работы с материнскими платами. Отсоединение проводки — самая трудоёмкая операция в этой процедуре, но мы верим в ваши силы. Если у вас возникают трудности с ремонтом или инструкции кажутся неясными, обратитесь на наш форум ответов.
Шаг 1

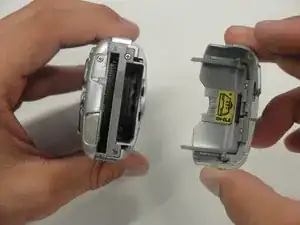

Отпустите защёлку крышки аккумулятора и сдвиньте крышку наружу. Отложите крышку в сторону — она не понадобится в следующих шагах.
Извлеките аккумулятор.
Снимайте крышку аккумуляторного отсека, не прилагая чрезмерных усилий. Имейте в виду, что эта крышка хрупкая.
Шаг 2

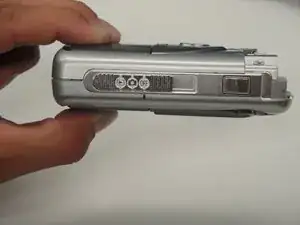

Удалите два винта 4,5 мм, которые находятся рядом с гнездом аккумулятора.
Удалите винт 3 мм, расположенный под слотом для CF-карты.
Удалите винт 4,5 мм, расположенный над крышкой цифрового интерфейса.
Шаг 3

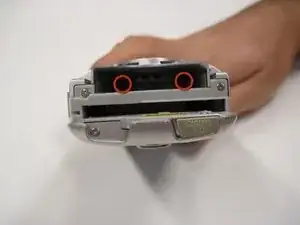

Удалите два винта 4,5 мм, которые находятся внутри отсека для аккумулятора.
Шаг 4

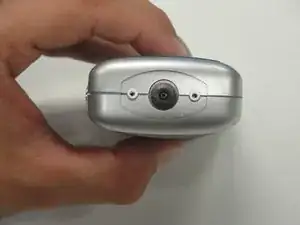

Удалите два винта 5 мм, которые находятся рядом с проушиной для ремешка камеры.
Снимите проушину для ремешка камеры.
Шаг 5
Удалите винт 5 мм и заглушку, которые находились под проушиной для ремешка камеры.
Шаг 6
Удалите пять винтов 3,5 мм, расположенных в нижней части камеры.
Снимите серый пластиковый элемент, который удерживался этими пятью винтами, аккуратно отстегнув переднюю крышку.
Не применяйте слишком большую силу; два провода всё ещё соединяют переднюю крышку с материнской платой.
Шаг 7

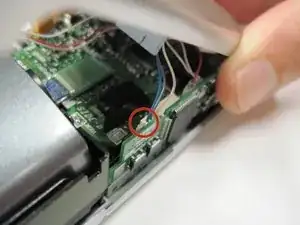

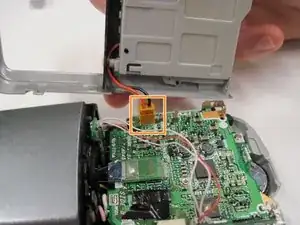

С помощью лопатки отсоедините провод с белой клеммой.
С помощью лопатки отсоедините провод с оранжевой клеммой и отложите переднюю крышку в сторону.
Шаг 8

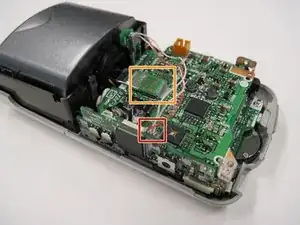

Отсоедините провод с серой клеммой, расположенный у края платы.
Рядом с синими проводами находится зелёный модуль. Отсоедините тот зелёный модуль.
Шаг 9

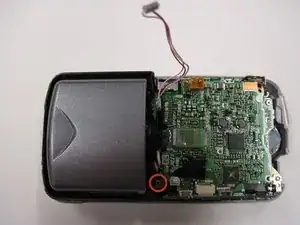

Удалите винт 3,5 мм, расположенный рядом с вращающимся объективом.
Вы увидите, что материнская плата подвижна. Переверните или инвертируйте материнскую плату. Будьте осторожны с оранжевыми и синими ленточными кабелями — они всё ещё соединяют плату с ЖК-экраном.
Шаг 10

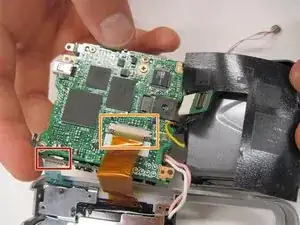

Отсоедините синий ленточный кабель.
С помощью лопатки отсоедините оранжевый ленточный кабель, выдвинув его горизонтально.

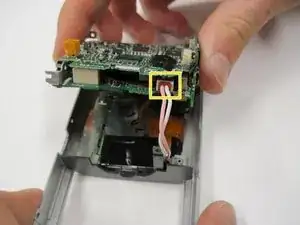

Отсоедините провод с красной клеммой.
Поднимите материнскую плату и объектив из задней крышки. Убедитесь, что они соединены.
Шаг 11
Поднимите чёрное покрытие.

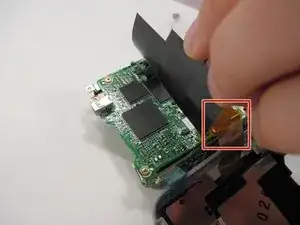

Снимите оранжевый ленточный кабель, который соединяет объектив с материнской платой.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
