Замена задней крышки Nikon Coolpix 5400

Камеры

В этом руководстве объясняется, как снять заднюю крышку Nikon Coolpix 5400. Процесс требует удаления лишь нескольких винтов и отсоединения проводов. При удалении разъемов проводов будьте осторожны, чтобы не повредить пластиковые элементы.

Шаг 1

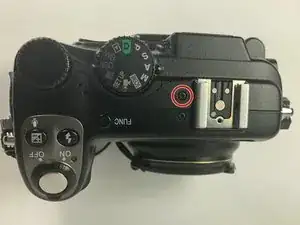

Удалите один винт Phillips #0 размером 3.0мм с верхней части корпуса.

Шаг 2

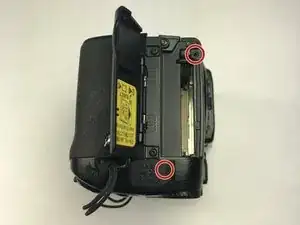

Удалите два винта Phillips #0 размером 3.0мм с боку слота для карты.

Шаг 3

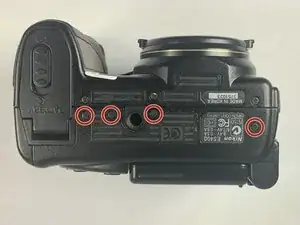

Удалите четыре винта Phillips #0 размером 3.0мм с нижней части камеры.

Шаг 4

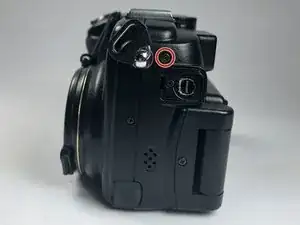

Удалите один винт Phillips #0 размером 3.0мм с боку камеры.

Шаг 5

Используйте пластиковый инструмент для открытия, чтобы осторожно снять заднюю крышку с остальной части камеры.

Шаг 6

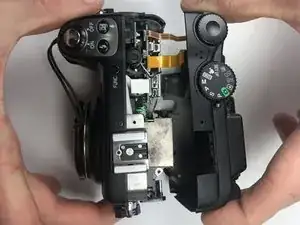

Разъедините заднюю часть крышки камеры.

Соединительные провода, которые все еще подключены к задней крышке, являются хрупкими.

Шаг 7

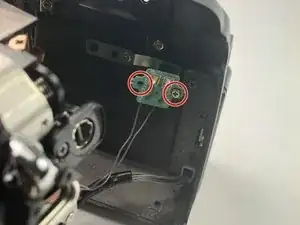

Удалите два винта Phillips #0 размером 4.0мм, удерживающих печатную плату к задней крышке.

Шаг 8

Вытяните кабели ЖК-экрана в направлении, откуда провода выходят с печатной платы.

Осторожно тяните за разъем провода; пластик очень хрупкий.

Шаг 9

Вытяните разъем провода колесика прокрутки вверх и вдали от верхней части камеры.

Вытяните разъем провода панели управления кнопками вверх и вдали от верхней части камеры.

Осторожно снимите разъемы проводов; пластик хрупкий.

Шаг 10

Перевод руководства с ifixit.com
