Замена кнопки вспышки Kodak Easyshare Z981
Шаг 1

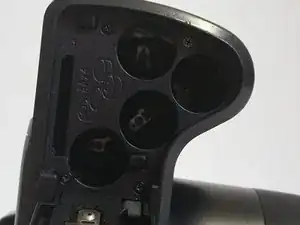

Откройте крышку батарейного отсека и извлеките батарейки AA из камеры, если они установлены.
Шаг 2

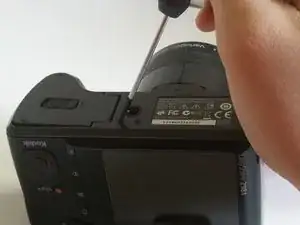

Удалите винты крестовой отверткой 00:
Восемь (8) 3 мм винтов в нижней части камеры

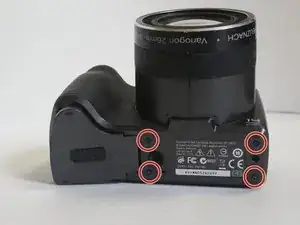

Четыре (4) на дне камеры

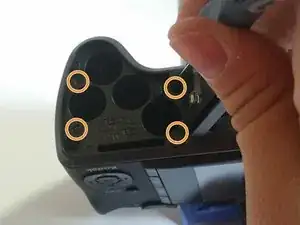

Четыре (4) внутри крышки батарейного отсека
Четыре (4) 6 мм винта по бокам камеры (по два с каждой стороны)
Шаг 3

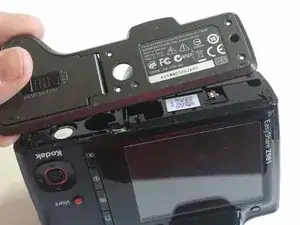

Начните с угла и аккуратно снимите нижнюю панель камеры.
Крышка легко поднимется, поэтому сильного давления не требуется.
Шаг 4

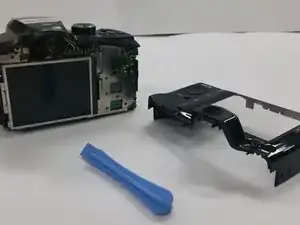

Используйте пластиковый инструмент для вскрытия, чтобы снять заднюю панель камеры
Шаг 5
Снимите четыре (4) 3 мм винта, крепящие ЖК-экран к плате.

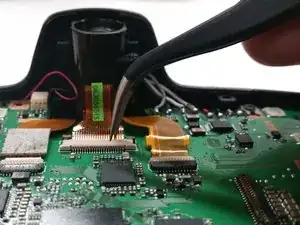

С помощью пинцета осторожно отсоедините ленточный кабель
Будьте предельно осторожны на этом этапе, ленточный кабель очень хрупкий и может порваться очень легко.
Шаг 6

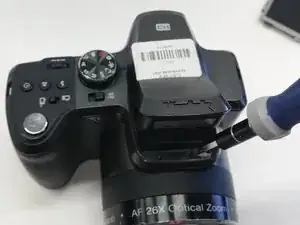

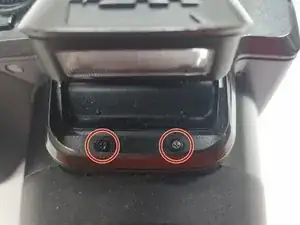

Откройте отсек вспышки и удалите два (2) 3 мм винта.
Шаг 7

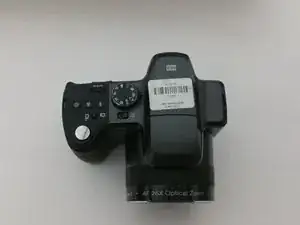

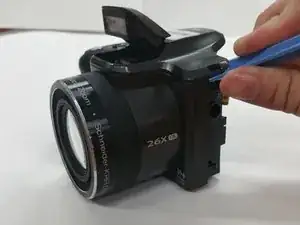

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно снять верхнюю панель камеры.
При снятии верхней панели камеры соблюдайте осторожность
Шаг 8

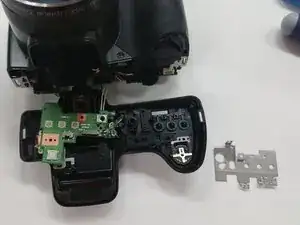

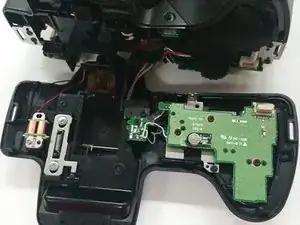

Снимите четыре (4) 3 мм винта с платы под блоком кнопок.
Осторожно отодвиньте печатную плату в сторону.

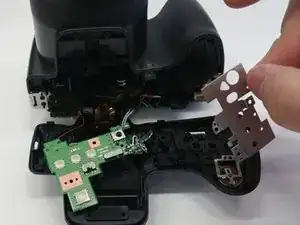

Осторожно отодвиньте металлическую пластину в сторону.
Шаг 9

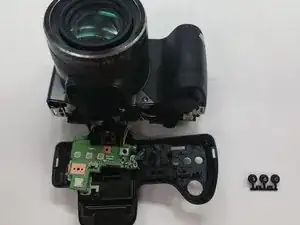

С помощью пинцета аккуратно извлеките кнопку вспышки.
Кнопка должна просто выскочить при лёгком давлении.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
