Замена ЖК-экрана Canon Vixia HF R600
Это руководство поможет заменить ЖК-экран, который треснул, сломан или иначе неисправен. Ремонт достаточно прост в выполнении. Нужно внимательно относиться к множеству маленьких винтов, которые необходимо снять, чтобы добраться до экрана.
Шаг 1
Подтяните липучку, начиная с передней части камеры и двигаясь к задней.
Если вы регулируете ремешок для руки, затяните или ослабьте липучку по необходимости и снова закрепите её.
Чтобы снять ремешок для руки, проведите липкую ленту через кожаную подкладку.
Шаг 2
Снимите ремешок с корпуса камеры.
Шаг 3
Нажмите защёлку фиксатора батареи, расположенную на дне камеры.
Выдвиньте батарею из корпуса.
Шаг 4
Начните со снятия двух винтов Phillips #00 длиной 6 мм, расположенных с правой стороны камеры.
Снимите ещё четыре винта Phillips #00 длиной 6 мм, находящиеся на дне камеры.
Шаг 5
Откройте дисплей и снимите три винта Phillips #00 длиной 5 мм.
Посмотрите на шарнир поворота экрана, чтобы найти последние два винта Phillips #00 длиной 5 мм, которые нужно снять.
Шаг 6
Осторожно отведите пластиковый корпус в сторону от камеры.
Шаг 7
Снимите ЖК-экран с корпуса камеры.
Шаг 8

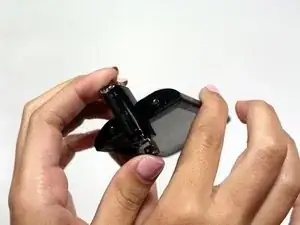

Поверните шарнир дисплея, чтобы открыть доступ к двум винтам Phillips #00 длиной 4 мм.

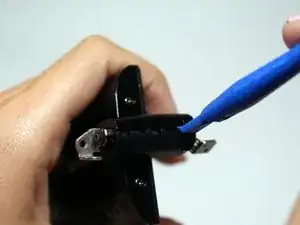

Перед снятием используйте пластиковый приспособление для открывания, чтобы поддеть пластиковую крышку шарнира.

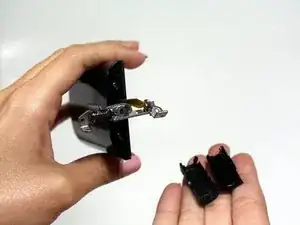

Снимите крышку.
Шаг 9

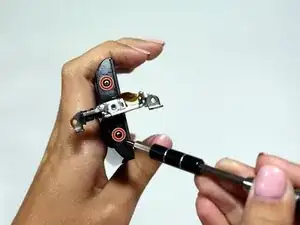

Снимите два винта Phillips #00 длиной 4 мм.

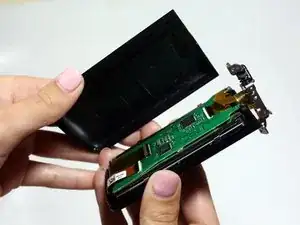

Оттяните заднюю крышку ЖК-экрана, чтобы открыть материнскую плату, прикрывающую экран.
Снимите ещё один винт Phillips #00 длиной 4 мм.
Шаг 10

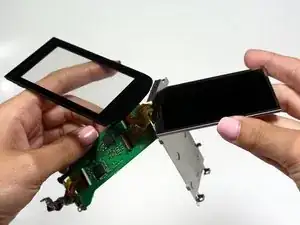

Отделите защитную плёнку от ЖК-экрана.

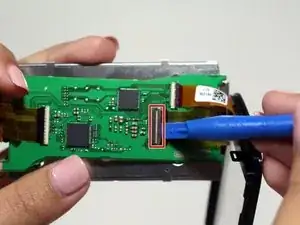

Используйте пластиковый инструмент для открывания, чтобы приподнять защёлку ленточного разъёма.

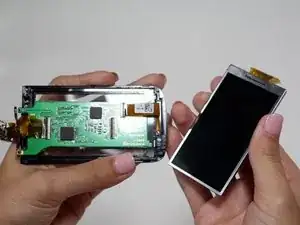

Теперь ЖК-экран можно заменить!
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
