Замена навигационных кнопок Canon Vixia HF R62
В этом руководстве показано, как правильно заменить навигационную кнопку в верхней части камеры. Типичные признаки неисправной или выходящей из строя навигационной кнопки: кнопка не двигается или заедает, при перемещении кнопки ничего не происходит, при перемещении наблюдается задержка отклика — если появляется любой из этих симптомов, вероятно, это основная проблема устройства.
Шаг 1
Снимите ремешок, отстегнув липучку и протянув его через точки крепления.

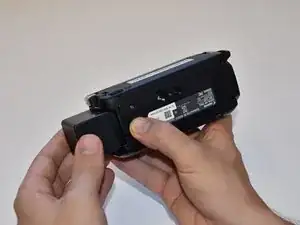

Снимите внешний аккумуляторный блок, нажав на фиксатор сдвига и вытянув его.
Шаг 2

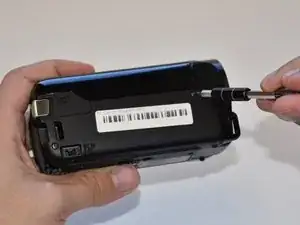

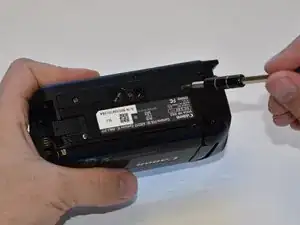

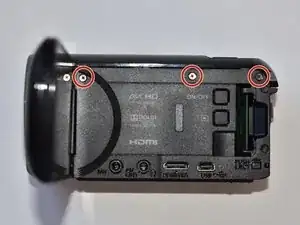

Удалите три винта Phillips #000 длиной 5 мм на дне устройства.
Шаг 3

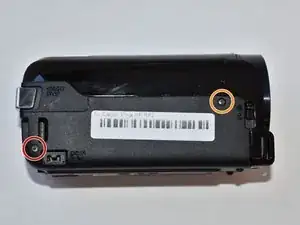

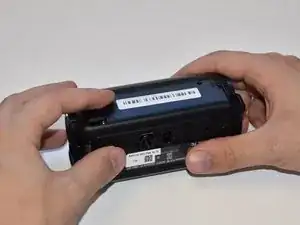

На боковой стороне устройства удалите следующие винты Phillips #000:
Один винт 3 мм
Один винт 5 мм
Шаг 4

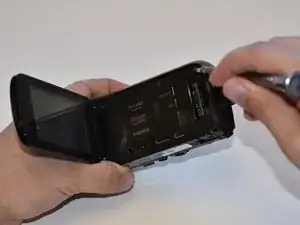

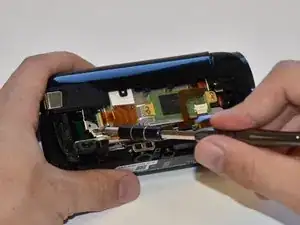

Снимите панель напротив дисплея, потянув вверх перпендикулярно боковой стороне.
Шаг 5
Удалите винт Phillips #000 длиной 4 мм, который оказался открытым после снятия боковой панели.
Шаг 6
Удалите три показанных винта Phillips #000 длиной 4 мм.
Некоторые или все эти винты могут быть закрыты пенными накладками. Их необходимо снять перед отворачиванием винтов.
Шаг 7

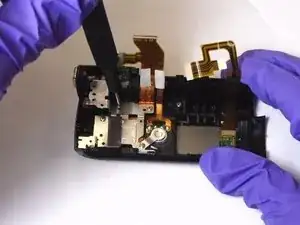

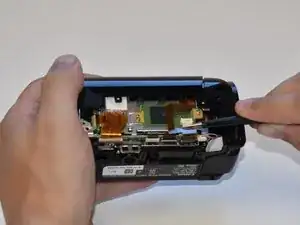

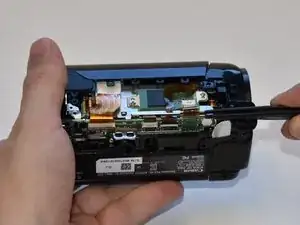

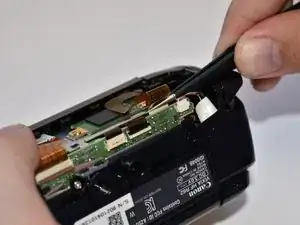

С помощью пинцета отсоедините этот ленточный кабель, потянув прямо наружу.
Шаг 8

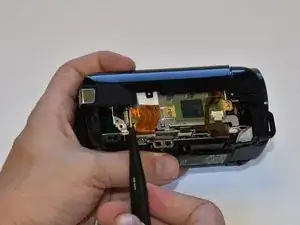

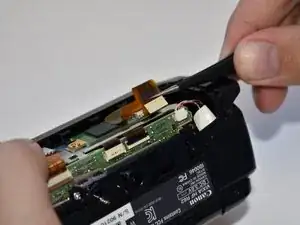

Повторите шаг семь (7) для оставшихся трёх показанных проводов.
Шаг 9

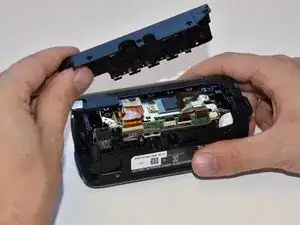

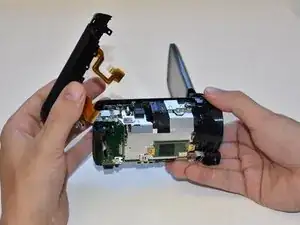

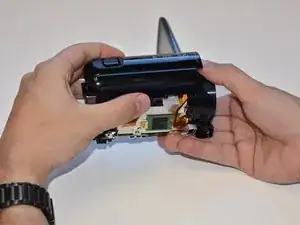

Схватите верхнюю часть камеры и потяните прямо вверх, чтобы снять верхнюю панель.
Шаг 10

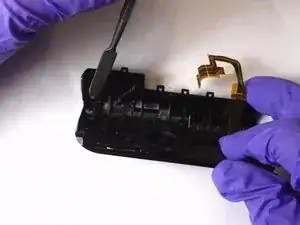

Используйте отвертку Phillips #000, чтобы удалить три винта Phillips #000 длиной 3 мм с внешней оболочки вокруг кнопки записи, затем снимите её и маленький микрочип.
Шаг 11

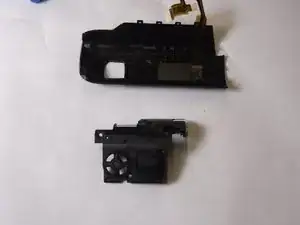

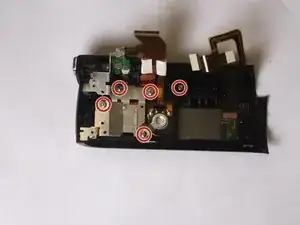

Используйте отвертку Phillips #000, чтобы удалить пять винтов Phillips #000 длиной 3 мм с внешней оболочки и снимите металлическую деталь, в которой расположена динамик.
Шаг 12

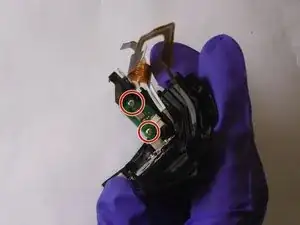

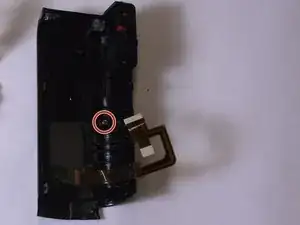

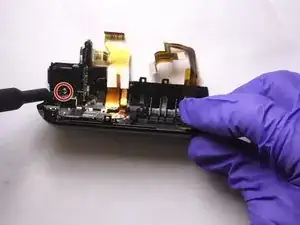

Удалите один винт Phillips #000 длиной 3 мм, удерживающий навигационную кнопку. Затем с помощью металлической лопатки отделите кнопку от корпуса.
Заключение
Для сборки устройства повторите эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
