Замена управления зумом Canon Vixia HF R500

С правой стороны видеокамеры снимите ремешок рукояти.

Держите аккумулятор.

Внизу аккумулятора удерживайте фиксатор для его извлечения.

Медленно извлеките аккумулятор из видеокамеры.

Быстрое или под углом извлечение аккумулятора может вызвать искрение и повредить устройство.

Снимите два винта Phillips #000 длиной 8 мм на стороне, где располагался ремешок рукояти.

Снимите два винта Phillips #000 длиной 4 мм с нижней части видеокамеры.

Под чёрной заглушкой показан скрытый винт Phillips #000 длиной 4 мм.

Снимите боковую панель.

Возле ЖК-экрана снимите три винта Phillips #000 длиной 7 мм, показанные на изображении.

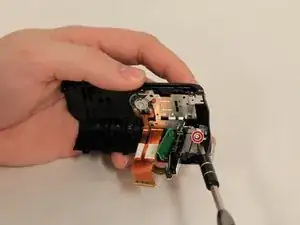

Аккуратно положите видеокамеру так, чтобы внутренняя часть была обращена вверх, и снимите винт Phillips #000 длиной 3 мм, показанный на изображении.

Не используйте сильные магнитные предметы внутри устройства, так как они могут повредить устройство.

С помощью лопатки потяните за защёлку, показанную на изображении, чтобы начать отсоединять ленточный кабель.

С помощью лопатки аккуратно снимите два ленточных кабеля, подключённых к верхней части устройства.

Снимите верхнюю деталь.

Снимите три винта Phillips #000 длиной 6 мм, удерживающие чёрную деталь записи.

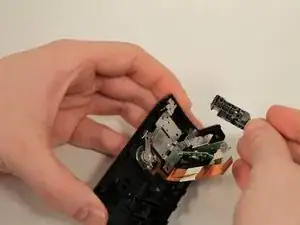

Снимите чёрную деталь записи.

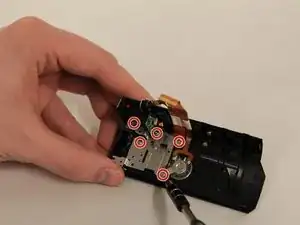

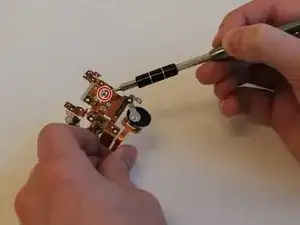

Удерживая всю верхнюю деталь, снимите шесть винтов Phillips #000 длиной 5 мм, которые крепят металлическую рамку к верхней детали.

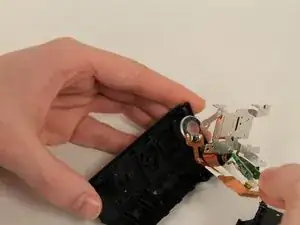

Аккуратно выньте всю металлическую рамку из корпуса устройства.

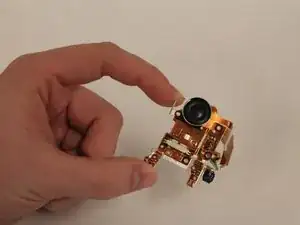

Замените неисправный динамик на исправный.

Осмотрите серую входную вкладку зума, расположенную на медной плате.

Осмотрите чёрный пластмассовый ползунок зума на верхней крышке камеры.

Отремонтируйте или замените повреждённые компоненты и удалите все загрязнения из механизмов.
