Замена кнопки питания Canon Vixia HF R600
Если кнопка питания не реагирует или заедает, её может потребоваться очистить или заменить. Это руководство поможет вам извлечь кнопку из корпуса камеры.
Шаг 1
Поднимите ремешок на липучке, начиная с передней части камеры и продвигаясь к задней.
Если вы меняете натяжение ручного ремешка, затяните или ослабьте ремешок на липучке по необходимости и снова закрепите его.
Чтобы снять ручной ремешок, протяните полосу липучки через кожаную подкладку.
Шаг 2
Снимите ремешок с корпуса камеры.
Шаг 3
Нажмите на фиксатор батареи, расположенный на дне камеры.
Выдвиньте батарею из корпуса.
Шаг 4
Начните со снятия двух винтов Phillips #00 длиной 6 мм, расположенных на правой стороне камеры.
Снимите ещё четыре винта Phillips #00 длиной 6 мм, находящиеся на дне камеры.
Шаг 5
Откройте экран и снимите три винта Phillips #00 длиной 5 мм.
Посмотрите на шарнир экрана, чтобы найти последние два винта Phillips #00 длиной 5 мм, которые также необходимо убрать.
Шаг 6
Аккуратно оттяните пластиковый корпус от камеры.
Шаг 7

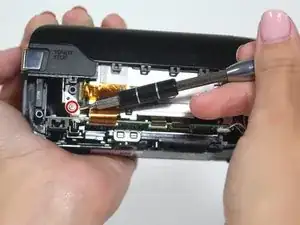

Снимите один винт Phillips JIS#00 длиной 4 мм на правой стороне камеры.

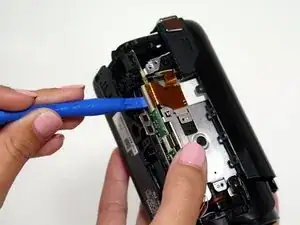

Используйте пластиковый медиатор для отключения бронзового ленточного разъёма.
Шаг 8
Снимите один винт Phillips JIS#00 длиной 4 мм, расположенный сверху камеры рядом с контактом батареи.

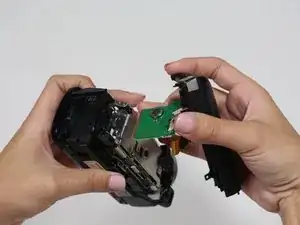

Оттяните пластиковый корпус от камеры. Динамик и кнопка питания находятся в этом корпусе.
Шаг 9

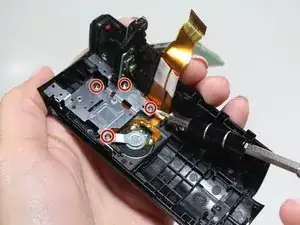

Снимите четыре винта Phillips #00 длиной 5 мм, удерживающие кронштейн динамика.

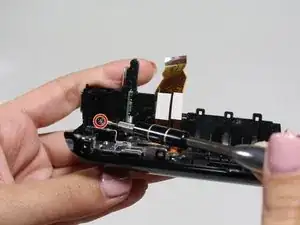

Снимите ещё один винт длиной 5 мм под кнопкой питания.
Шаг 10

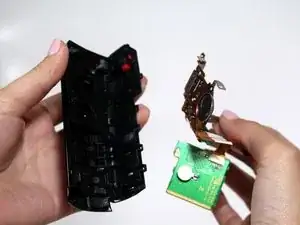

Осторожно извлеките динамик из корпуса.
Шаг 11

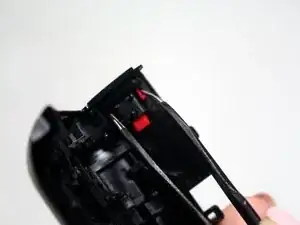

С помощью пинцета аккуратно нажмите на красные защёлки кнопки питания.

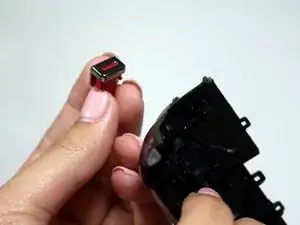

Вытяните кнопку питания из корпуса камеры.
Заключение
Чтобы собрать устройство обратно, выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
