Замена объектива камеры Canon Vixia HF R600

Камеры

В данном руководстве вы сможете заменить объектив камеры. В результате частого использования или несчастных случаев объектив может треснуть или поцарапаться. Для доступа к объективу требуется разборка корпуса камеры.

Шаг 1

Поднимите липучку, начиная с передней части камеры и продвигаясь к задней.

Если вы настраиваете ручной ремень, затяните или ослабьте липучку соответственно и прикрепите ее снова.

Чтобы снять ручной ремень, проведите липучку через кожаную проушину.

Шаг 2

Снимите ремень с корпуса камеры.

Шаг 3

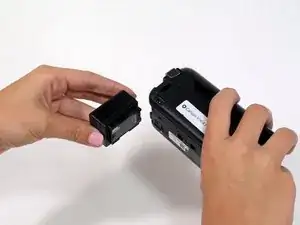

Нажмите на кнопку разблокировки аккумулятора, расположенную на дне камеры.

Вытяните аккумулятор из корпуса.

Шаг 4

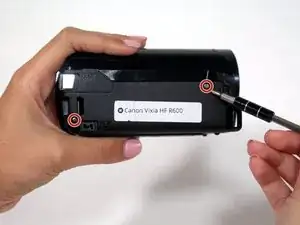

Начните с удаления двух винтов Phillips #00 длиной 6 мм, расположенных с правой стороны камеры.

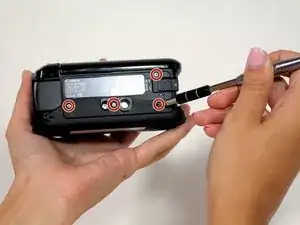

Удалите еще четыре винта Phillips #00 длиной 6 мм, находящихся на дне камеры.

Шаг 5

Откройте дисплей и удалите три винта Phillips #00 длиной 5 мм.

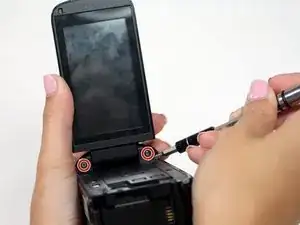

Посмотрите в точке поворота экрана, чтобы найти последние два винта Phillips #00 длиной 5 мм, которые необходимо удалить.

Шаг 6

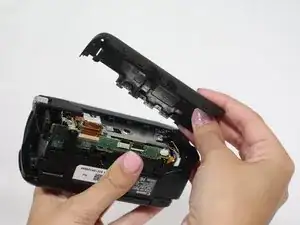

Осторожно отвиньте пластиковый корпус от камеры.

Шаг 7

Удалите один винт Phillips PH#00 длиной 5 мм с верхней части камеры.

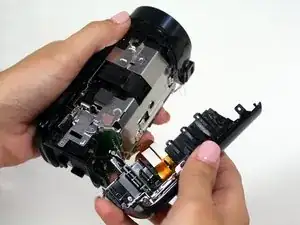

Снимите пластиковый корпус затвора; он содержит микрофон.

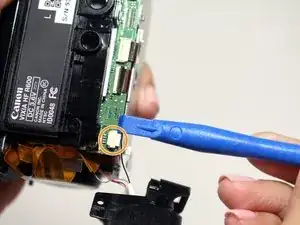

Используя пластиковый открыватель или что-то подобное, осторожно отключите белый 4-контактный разъем для удаления корпуса затвора.

Шаг 8
