Замена микрофона Canon Vixia HF R600
Если камера не записывает звук или записывает его нечетко, возможно, неисправен микрофон. В этом руководстве описывается замена микрофона, расположенного в передней части камеры.
Шаг 1
Оттяните липучку, начиная с передней части камеры и продвигаясь к задней.
Если вы регулируете ручной ремешок, подтяните или ослабьте его и снова закрепите.
Чтобы снять ручной ремешок, протяните полоску липучки через кожаную прокладку.
Шаг 2
Снимите ремешок с корпуса камеры.
Шаг 3
Нажмите на фиксатор батареи, расположенный в нижней части камеры.
Выдвиньте батарею из корпуса.
Шаг 4
Начните с удаления двух винтов 6 мм Phillips #00, находящихся с правой стороны камеры.
Снимите еще четыре винта 6 мм Phillips #00, расположенных в нижней части камеры.
Шаг 5
Откройте дисплей и снимите три винта 5 мм Phillips #00.
Проверьте место поворота экрана — там находятся еще два винта 5 мм Phillips #00, которые необходимо снять.
Шаг 6
Аккуратно отогните пластиковый корпус от камеры.
Шаг 7
Выкрутите один винт 5 мм Phillips PH#00, расположенный в верхней части камеры.

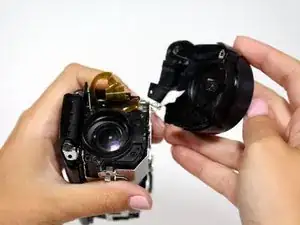

Отделите пластиковый корпус затвора — в нем находится микрофон.

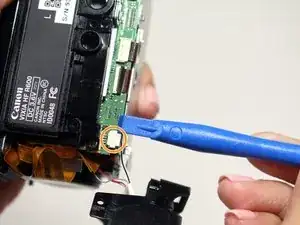

С помощью пластиковой отвертки или аналогичного инструмента аккуратно отсоедините белый 4-контактный разъем, чтобы снять корпус затвора.
Шаг 8

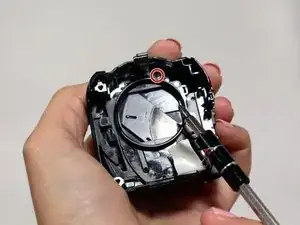

Снимите один винт 4 мм Phillips JIS#00 из верхней части корпуса затвора.
Отведите затвор в сторону, чтобы открыть металлическую пластину, закрывающую динамики.
Шаг 9

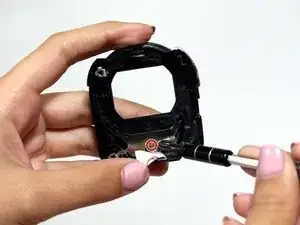

Выкрутите один винт 4 мм Phillips JIS#00 из пластикового корпуса затвора.

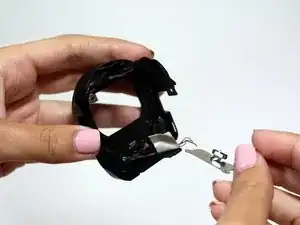

Вытяните металлическую скобу из корпуса.

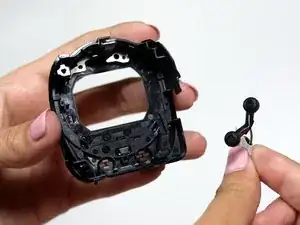

Осторожно извлеките динамики из корпуса, так как они соединены очень тонкими проводами.
Завершение работы
Чтобы собрать устройство, выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
