Замена микрофона Canon Vixia HF R500

На правой стороне видеокамеры снимите ремешок ручки.

Плотно удерживайте аккумулятор.

На нижней стороне аккумулятора нажмите и удерживайте кнопку его отключения.

Медленно извлеките аккумулятор из видеокамеры.

Быстрое извлечение аккумулятора или извлечение под другим углом может вызвать искрение и повредить устройство.

Выкрутите два 8-мм винта Philips #000 с той стороны, где ранее находился ремешок ручки.

Выкрутите два 4-мм винта Philips #000 с нижней стороны видеокамеры.

Под чёрной заглушкой показан скрытый 4-мм винт Philips #000.

Снимите боковую панель.

Вблизи экрана ЖК-дисплея выкрутите три 7-мм винта Philips #000, как показано на изображении.

Аккуратно положите видеокамеру так, чтобы внутренняя часть устройства была обращена вверх, и выкрутите показанный 3-мм винт Philips #000.

Не используйте сильные магниты внутри устройства, так как они могут его повредить.

Воспользовавшись лопаткой, потяните за язычок, чтобы начать отсоединение ленточного кабеля.

С помощью лопатки аккуратно отсоедините два ленточных кабеля, подключённых к верхней части устройства.

Снимите верхнюю часть.

Выкрутите два 5-мм винта Phillips #000 вблизи экрана ЖК-дисплея.

Выкрутите один 5-мм винт Phillips #000, расположенный на верхней стороне камеры рядом с крышкой объектива.

Отключите кабель, соединяющий камеру с крышкой объектива. Удерживайте белую вилку рядом с разъёмом и вытяните её.

Не тяните кабель за провода. Держитесь за белую пластиковую вилку.

Крышка объектива отсоединена от камеры и теперь может быть снята.

Отремонтируйте или замените повреждённые компоненты в крышке объектива.

Убедитесь, что механизм крышки объектива очищен от посторонних частиц.

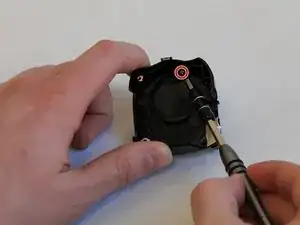

Выкрутите один 5-мм винт Philips #000 с крышки объектива.

Снимите крышку объектива и отложите в безопасное место.

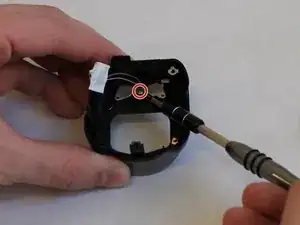

Выкрутите один 3-мм винт Philips #000, который удерживает микрофон.

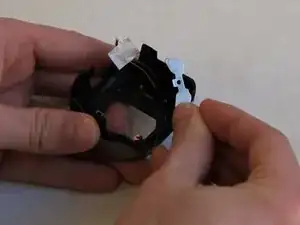

Снимите металлическую пластину, удерживающую микрофон.

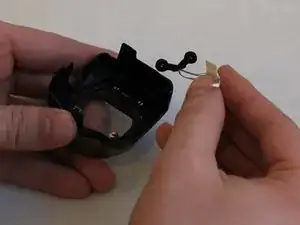

Извлеките неисправный микрофон из крышки объектива.

Установите новый микрофон на то же место.
