Разборка Canon Vixia HF R500

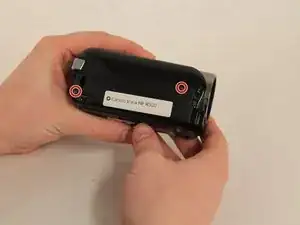

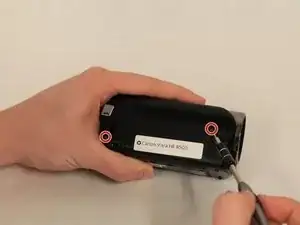

Удалите два винта Philips #000 длиной 8 мм на стороне, где располагался ремешок захвата.

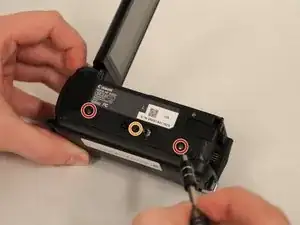

Удалите два винта Philips #000 длиной 4 мм с нижней части видеокамеры.

Под чёрной заглушкой показан скрытый винт Philips #000 длиной 4 мм.

Снимите боковую накладку.

Возле ЖК-экрана удалите три винта Philips #000 длиной 7 мм, как показано на изображении.

Осторожно разместите видеокамеру так, чтобы внутренняя часть устройства была обращена вверх, и удалите показанный винт Philips #000 длиной 3 мм.

Не используйте сильные магнитные предметы внутри устройства, так как они могут повредить аппарат.

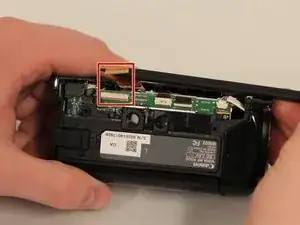

С помощью лопатки потяните показанный язычок, чтобы начать отсоединение ленточного кабеля.

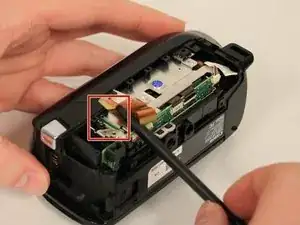

С помощью лопатки аккуратно отсоедините два ленточных кабеля, подключённых к верхней части устройства.

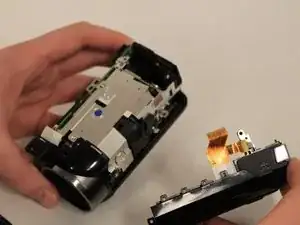

Снимите верхнюю крышку.
