Замена крышки объектива Canon Vixia HF R500

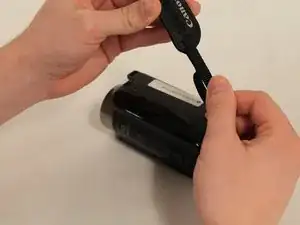

С правой стороны видеокамеры снимите ремешок ручки.

Удерживайте аккумулятор.

На нижней стороне аккумулятора нажмите на кнопку его отключения.

Медленно извлеките аккумулятор из видеокамеры.

Быстрое извлечение аккумулятора или под углом может вызвать искрение и повредить устройство.

Снимите два 8-мм винта Phillips №000 с боковой стороны, где находился ремешок ручки.

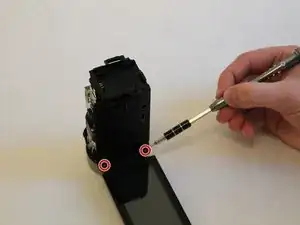

С нижней части видеокамеры снимите два 4-мм винта Phillips №000.

Скрытый 4-мм винт Phillips №000 показан под черной заглушкой на изображении.

Снимите боковую панель.

Рядом с ЖК-экраном снимите три 7-мм винта Phillips №000, показанные на изображении.

Аккуратно разместите видеокамеру так, чтобы внутренняя часть была обращена вверх, и снимите показанный 3-мм винт Phillips №000.

Не используйте сильнодействующие магнитные инструменты во внутренней части, так как это может повредить устройство.

Используя лопатку, потяните за показанную вкладку, чтобы начать отсоединение ленточного кабеля.

Используя лопатку, аккуратно отсоедините два ленточных кабеля, подключённых к верхней части устройства.

Снимите верхнюю панель.

Снимите два 5-мм винта Phillips №000 рядом с ЖК-экраном.

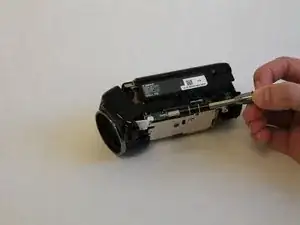

Снимите один 5-мм винт Phillips №000, расположенный сверху камеры рядом с крышкой объектива.

Отключите кабель, соединяющий камеру с крышкой объектива. Возьмитесь за белый разъём у порта и вытяните его.

Не тяните за кабель за провода. Держитесь за белый пластиковый разъём.

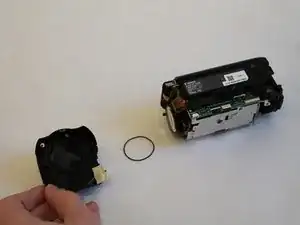

Крышка объектива отсоединена от камеры и теперь может быть удалена.

Отремонтируйте или замените повреждённые компоненты в крышке объектива.

Убедитесь, что механизм крышки объектива свободен от загрязнений.
