Замена микрофона Canon Vixia HF R62
Следуйте этому руководству, чтобы заменить микрофон в камере Canon Vixia HF R62.
Микрофон — это устройство, встроенное в камеру Canon Vixia HF R62. Основная функция микрофона — преобразование звуковых волн в электрические сигналы, которые могут быть усилены и записаны.
Перед заменой микрофона необходимо сначала проверить его на наличие неисправностей, если качество записи звука ухудшилось. К неисправностям микрофона относятся посторонние шумы в звуке и их усиление при воспроизведении записи. Прежде чем переходить к замене или ремонту микрофона, необходимо очистить порт микрофона от пыли, которая может повлиять на качество звука. После очистки следует попробовать сделать новую запись в тихой обстановке, чтобы сравнить качество звука и определить, требуется ли дальнейший ремонт.
Во время ремонта обязательно используйте электростатическую защиту, чтобы предотвратить повреждение чувствительных компонентов камеры от электрического разряда при прикосновении руками.
Шаг 1
Снимите ремешок, отстегнув липучку и вытянув его через крепёжные петли.
Снимите внешний аккумулятор, нажав на фиксатор и выдвинув его.
Шаг 2
Открутите три винта длиной 5 мм с крестообразным шлицем #000 с нижней стороны устройства.
Шаг 3
На боковой стороне устройства открутите следующие винты с крестообразным шлицем #000:
Один винт длиной 3 мм
Один винт длиной 5 мм
Шаг 4
Снимите панель, расположенную напротив дисплея, потянув её перпендикулярно боковой поверхности.
Шаг 5

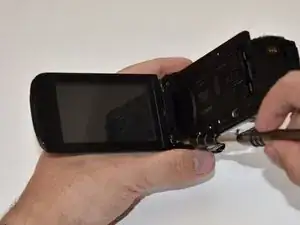

Открутите винт длиной 4 мм с крестообразным шлицем #000, который стал доступен после снятия боковой панели.
Шаг 6
Открутите три винта длиной 4 мм с крестообразным шлицем #000, показанные на изображении.
Некоторые или все винты могут быть защищены поролоновыми заглушками. Их необходимо снять перед тем, как открутить винты.
Шаг 7

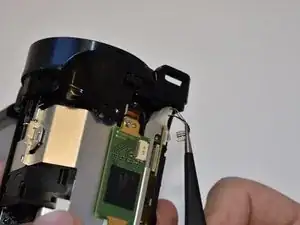

С помощью пинцета отсоедините шлейф, потянув его прямо наружу.
Шаг 8
Повторите седьмой шаг для трёх оставшихся шлейфов.
Шаг 9

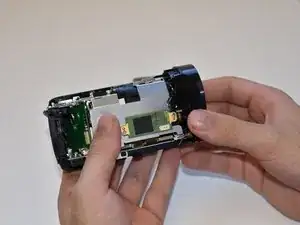

Возьмитесь за верхнюю часть камеры и потяните прямо вверх, чтобы снять верхнюю панель.
Шаг 10
Открутите винт длиной 5 мм с крестообразным шлицем #000 на верхней части внутреннего корпуса.
Шаг 11

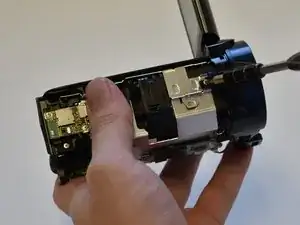

Открутите два винта длиной 5 мм с крестообразным шлицем #000 рядом с дисплеем.
Шаг 12

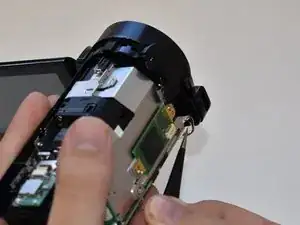

Отсоедините небольшой объединённый разъём кабеля на стороне крышки объектива, потянув его прямо наружу.
Шаг 13

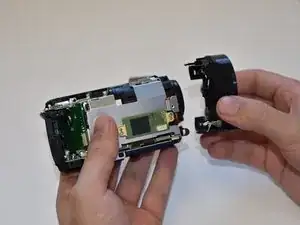

Снимите крышку объектива, потянув её прямо в сторону от корпуса.
Шаг 14
Открутите винт длиной 4 мм с крестообразным шлицем #000 с крышки объектива.
Шаг 15

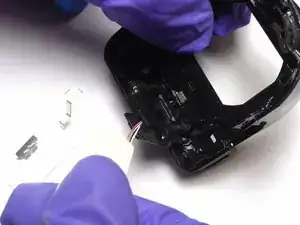

Снимите пластиковую оболочку.
Шаг 16

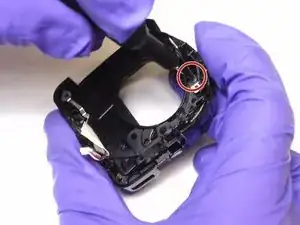

Отделите микрофон от крышки объектива.
Заключение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
