Замена панели дисплея Canon Vixia HF R62

Снимите ремешок, расстегнув липучку и продев его через петли.

Снимите внешний аккумуляторный блок, нажав на фиксатор сдвига и выдвинув его.

Удалите три винта Phillips #000 длиной 5 мм на нижней части устройства.

На боковой стороне устройства снимите следующие винты Phillips #000:

Один винт 3 мм

Один винт 5 мм

Снимите панель, противоположную дисплею, потянув вверх перпендикулярно боковой стороне.

Удалите винт Phillips #000 длиной 4 мм, который оказался открытым после снятия боковой панели.

Удалите три показанных винта Phillips #000 длиной 4 мм.

Некоторые или все эти винты могут быть защищены поролоновыми накладками. Их нужно снять перед отворачиванием винтов.

Используя пинцет, отсоедините этот ленточный кабель, потянув прямо наружу.

Повторите шаг семь (7) для оставшихся трёх показанных проводов.

Возьмитесь за верхнюю часть камеры и потяните прямо вверх, чтобы снять верхнюю панель.

Удалите винт Phillips #000 длиной 5 мм на верхней части внутреннего корпуса.

Удалите два винта Phillips #000 длиной 5 мм возле панели дисплея.

Отсоедините маленький собранный кабельный разъём на стороне крышки объектива, потянув его прямо наружу.

Снимите крышку объектива, потянув её прямо от корпуса.

Удалите три показанных винта Phillips #000 длиной 6 мм.

Снимите объектив, потянув его прямо от основного корпуса.

Учтите маленькую резиновую прокладку вокруг объектива — она может отойти.

Удалите два винта Phillips #000 длиной 3 мм.

Удалите винт Phillips #000 длиной 4 мм.

Отсоедините показанный ленточный кабель.

Удалите винт Phillips #000 длиной 4 мм в нижней части камеры.

Поместите лопатку под показанный язычок.

Отпирая язычок лопаткой, оттяните корпус в сторону.

С помощью лопатки отсоедините показанный ленточный разъём от платы.

Используя пинцет, отсоедините показанный ленточный кабель, потянув прямо наружу.

С помощью лопатки осторожно отоприте верхний язычок разъёма ZIF. Кабель теперь отключится без применения силы.

При сборке нужно плотно прижать ленточный провод к язычку, чтобы надёжно зафиксировать его.

Указательными пальцами плотно захватите оба конца захватывающего устройства и осторожно вытяните сборку прямо наружу.

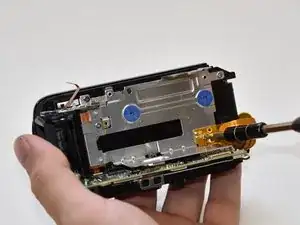

Удалите винт Phillips #000, 3 мм, удерживающий гибкий кабель дисплея в корпусе.

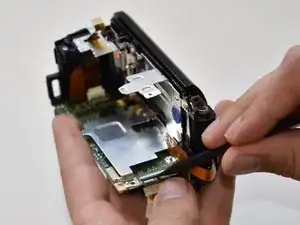

Освободите ZIF‑разъём на плате с помощью пластикового лопатки. Подденьте лопаткой маленькую защёлку сверху ZIF‑разъёма, и гибкий кабель выпадет.

При обратной сборке необходимо плотно прижать гибкий кабель к защёлке, чтобы надёжно закрепить его.

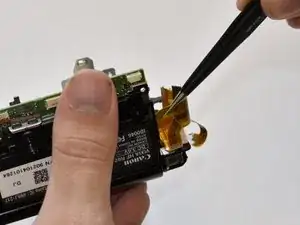

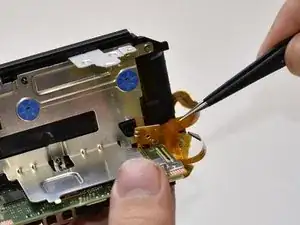

На корпусе закреплён небольшой элемент гибкого кабеля. Снимите его, потянув от корпуса пинцетом.

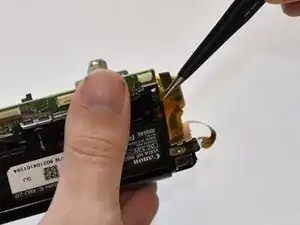

Часть гибкого кабеля может запутаться в защёлках, которые удерживали элемент. Убедитесь, что они распутаны перед снятием дисплея, чтобы избежать повреждений.

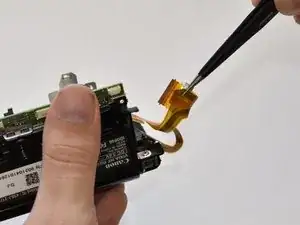

Гибкий кабель также продет вокруг части корпуса под материнской платой. Освободите этот кабель пинцетом, сдвинув вниз, а затем вытянув наружу.

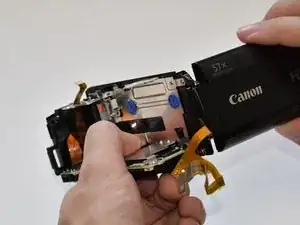

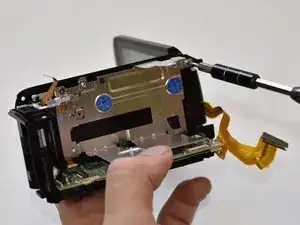

Откройте панель дисплея.

Это поможет при обратной сборке, так как один из петель фиксируется на месте и его трудно собрать, если панель закрыта.

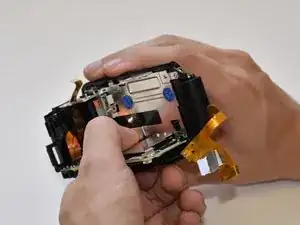

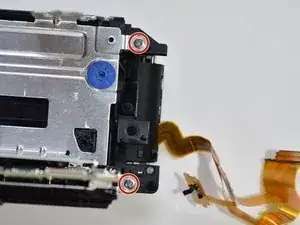

Снимите два винта Phillips #000, 3 мм, соединяющие петли с панелью дисплея.

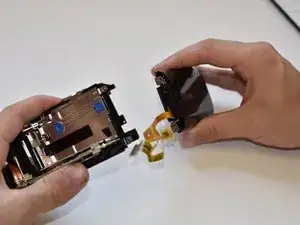

Снимите панель дисплея, потянув её прямо от корпуса.
