Замена материнской платы Canon Vixia HF R62

Снимите ремешок, расстегнув липучку и протянув его через направляющие швы.

Снимите внешний аккумуляторный блок, нажав на фиксатор слайдера и выдвинув его.

Выверните три винта Phillips #000 длиной 5 мм на дне устройства.

На боковой стороне устройства выверните следующие винты Phillips #000:

Один винт 3 мм

Один винт 5 мм

Снимите панель, противоположную дисплею, потянув её вверх перпендикулярно к боковой поверхности.

Выверните винт Phillips #000 длиной 4 мм, который открылся после снятия боковой панели.

Выверните три показанных винта Phillips #000 длиной 4 мм.

Некоторые или все эти винты могут быть покрыты поролоновыми накладками. Их нужно снять перед отворачиванием винтов.

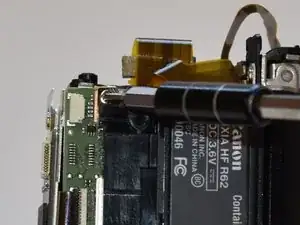

С помощью пинцета отсоедините эту ленточную шлейф‑проводку, потянув прямо наружу.

Повторите шаг семь для оставшихся трёх показанных проводов.

Схватите верхнюю часть камеры и потяните прямо вверх, чтобы снять верхнюю панель.

Выверните винт Phillips #000 длиной 5 мм на верхней части внутреннего корпуса.

Выверните два винта Phillips #000 длиной 5 мм возле панели дисплея.

Отсоедините небольшой собранный кабельный разъём на боковой стороне крышки объектива, потянув его прямо наружу.

Снимите крышку объектива, потянув её прямо от корпуса.

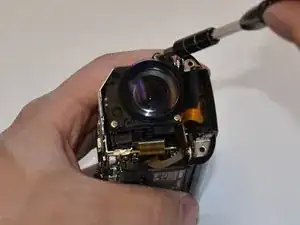

Выверните три показанных винта Phillips #000 длиной 6 мм.

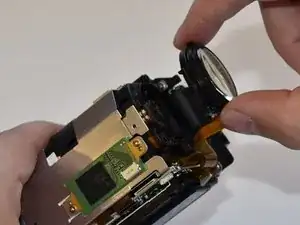

Снимите объектив, потянув его прямо от основного корпуса.

Обратите внимание на маленькую резиновую прокладку вокруг объектива — она может соскользнуть.

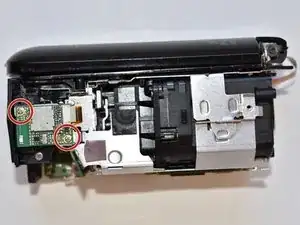

Выверните два винта Phillips #000 длиной 3 мм.

Выверните винт Phillips #000 длиной 4 мм.

Отсоедините показанную ленточную шлейф‑проводку.

Выверните винт Phillips #000 длиной 4 мм в нижней части камеры.

Подведите лопаточку под показанный язычок.

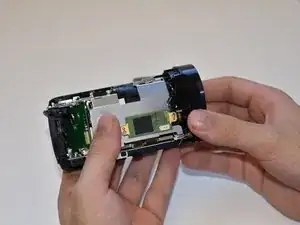

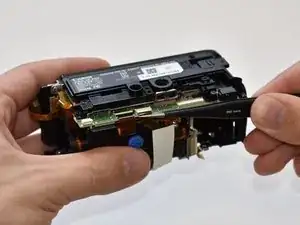

Поддев язычок лопаткой, потяните корпус в сторону.

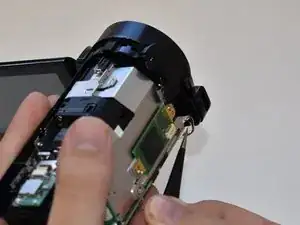

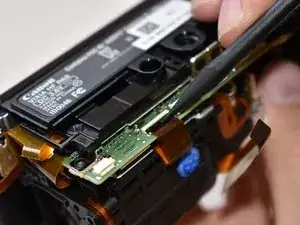

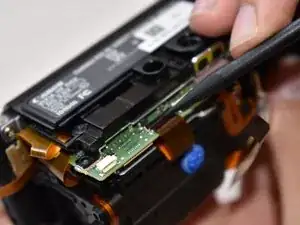

С помощью лопатки отсоедините показанный на фото разъём ленточного шлейфа от печатной платы.

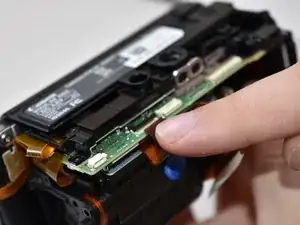

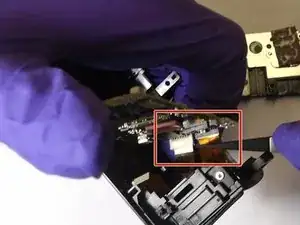

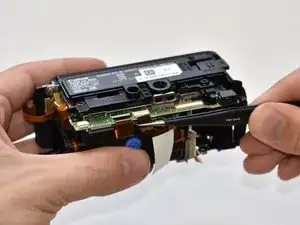

С помощью пинцета отсоедините показанный на фото ленточный шлейф, потянув прямо наружу.

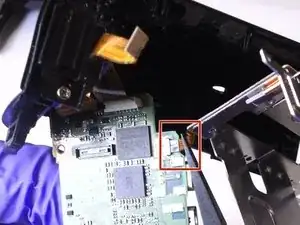

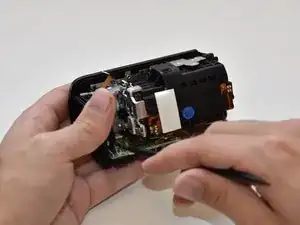

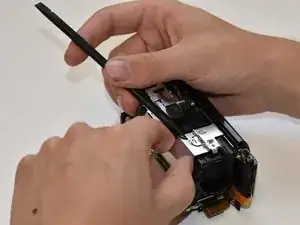

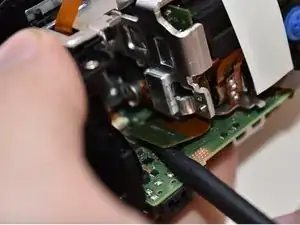

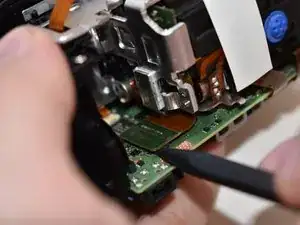

С помощью лопатки аккуратно подденьте верхнюю защёлку ZIF‑разъёма. Провод теперь отсоединится без усилий.

При сборке необходимо плотно прижать ленточный шлейф к защёлке, чтобы надёжно его зафиксировать.

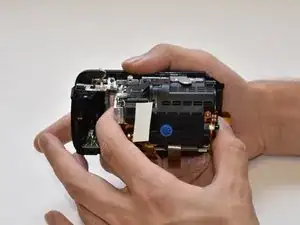

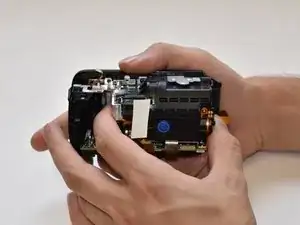

Удерживая устройство захвата пальцами, крепко схватите оба конца и аккуратно потяните узел прямо наружу.

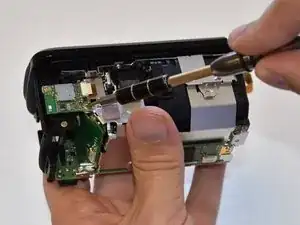

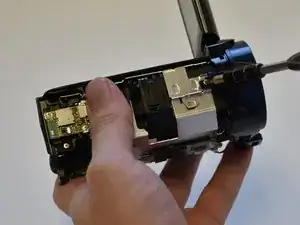

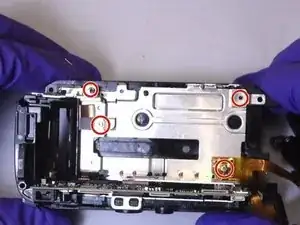

Снимите четыре винта с металлической пластины крестовой отверткой Phillips #000. Длина каждого винта примерно 3 мм.

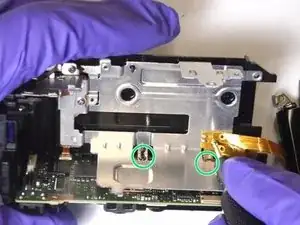

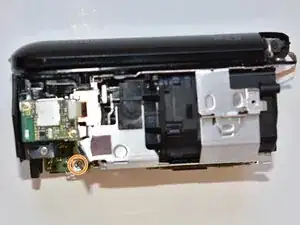

На нижней части металлической пластины снимите два оставшихся винта Phillips #000, обозначенных кружком на фото. Длина каждого винта 3 мм.

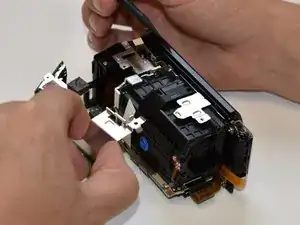

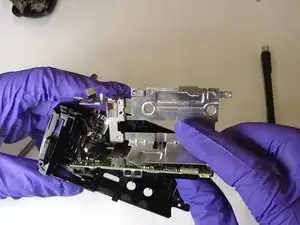

Осторожно снимите металлическую пластину, чтобы не порвать шлейфы. Для этой операции могут пригодиться пинцет или лопатка.

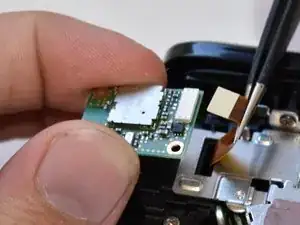

С помощью пинцета отсоедините оставшиеся шлейфы от материнской платы.

Снимите материнскую плату.
