Замена вспышки Canon PowerShot S80
Это руководство предназначено для замены неисправного механизма вспышки.
Шаг 1
Развяжите узел на шнурке для запястья.
Извлеките аккумулятор и карту памяти.
Шаг 2
Начните выкручивать винты на дне внешнего корпуса.
Затем удалите оставшиеся винты с внешнего корпуса.
Шаг 3
Осторожно снимите переднюю панель корпуса камеры.
Шаг 4
Откройте крышку «A/V Out Digital». Снимите находящийся внутри винт.
Осторожно снимите заднюю крышку корпуса.
Удалите чёрную L-образную металлическую деталь.
Шаг 5
Снимите три винта, удерживающие экран. Отсоедините экран от расположенных под ним компонентов.
Будьте осторожны с лентой-контактом, которая всё ещё прикреплена к левой стороне экрана.
Шаг 6
Плоской лопаткой аккуратно приподнимите чёрный фиксатор, удерживающий широкую ленточную шлейф-ленту.
Отсоедините широкую ленточную шлейф-ленту.

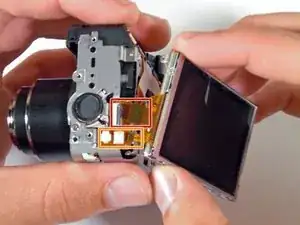

Отсоедините узкую ленточную шлейф-ленту, чтобы освободить ЖК-экран от корпуса камеры.
Шаг 7
Снимите L-образную угловую накладку с кнопкой воспроизведения изображения.
Осторожно отсоедините присоединённый кабель соединения.
Шаг 8

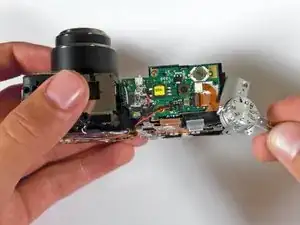

Вытащите селекторное колесо из верхнего угла камеры.

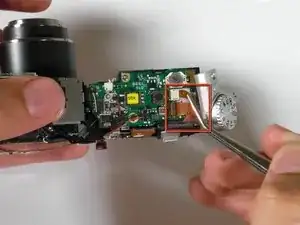

Осторожно снимите ленточный кабель с помощью пинцета.
Шаг 9

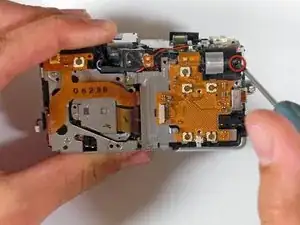

Отверткой Phillips #00 выкрутите переключатель увеличения и снимите его с камеры.
Шаг 10

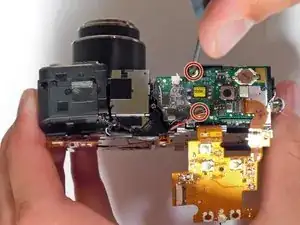

Отверткой Phillips #00 открутите плату вспышки.
Шаг 11
Отсоедините кабель соединения. Металлической лопаткой аккуратно подденьте вверх.
Снимите ленточный кабель. Металлической лопаткой аккуратно поднимите чёрную защёлку.
Шаг 12

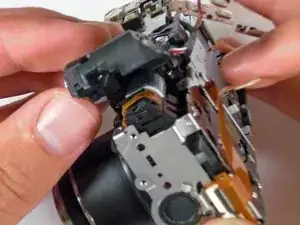

Поднимите блок лампы вспышки вверх из камеры.
Шаг 13

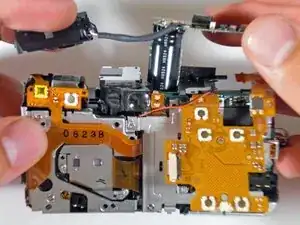

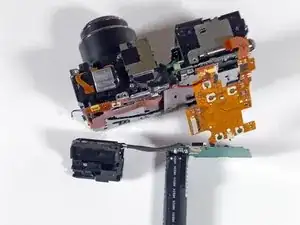

Поднимите весь трёхчастный узел вспышки из камеры.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
