Замена ЖК-дисплея Nikon D90

Сдвиньте окуляр вверх и снимите его с видоискателя.

Отверткой PH000 отвинтите два крестообразных винта длиной 4,8 мм на задней части видоискателя.

Некоторые винты могут быть JIS. Обратите на это внимание, если отвертка PH000 не кажется плотно захватывающей винты.

Снимите два крестообразных винта длиной 6,4 мм с правой стороны камеры, рядом с отсеком для SD-карты.

Снимите два крестообразных винта длиной 6,4 мм с левой стороны камеры, рядом с I/O-портами.

На нижней части камеры

отвинтите два крестообразных винта длиной 5,3 мм

и ещё два крестообразных винта длиной 6,3 мм.

С помощью лопатки отделите нижнюю панель от задней крышки лишь настолько, чтобы освободить два защёлкивающихся зажима на задней крышке, указанные в следующем шаге.

Поднимите заднюю крышку и снимите её с задней части камеры.

Не тяните крышку полностью — ленточные кабели всё ещё подключены.

Следите за двумя защёлками, убедившись, что нижняя панель отведена достаточно далеко, чтобы они не мешали.

Отложите заднюю крышку в сторону, чтобы получить доступ к ZIF-разъёмам.

Положение, показанное на фото, кажется наилучшим для того, чтобы крышка удобно лежала, не создавая нагрузки на ленточные кабели.

С помощью лопатки подденьте чёрную защёлку в ZIF-разъёме.

Отключите ленточные кабели от соответствующих ZIF-разъёмов на плате управления.

Отделите заднюю крышку от камеры.

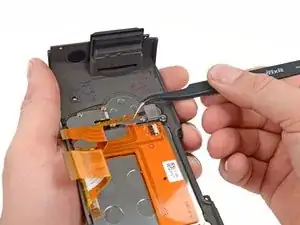

Отклейте жёлтую ленту, закрывающую разъём кабеля на снятой крышке.

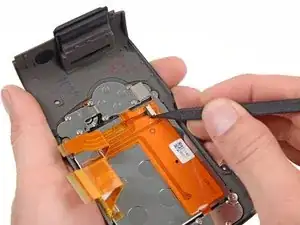

С помощью лопатки покачивайте разъём вперед-назад, чтобы отсоединить кабель.

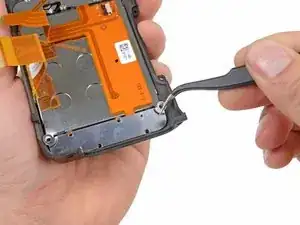

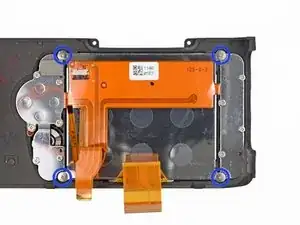

Снимите восемь крестообразных винтов, фиксирующих скобы на задней крышке.

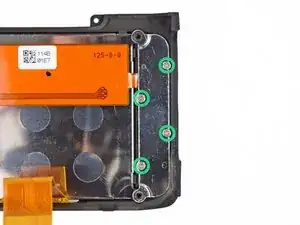

Четыре винта длиной 4,2 мм, фиксирующие большую металлическую скобу.

Четыре винта длиной 3,4 мм, фиксирующие скобу, закрывающую ленточный кабель.

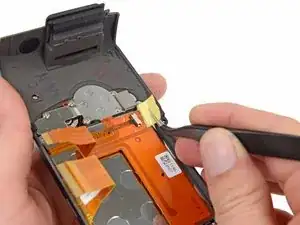

Снимите серебристую металлическую пластину.

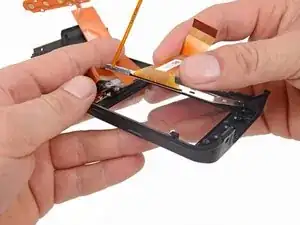

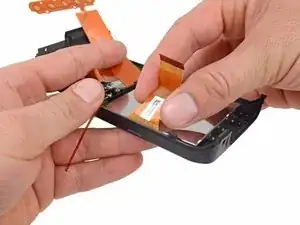

Поднимите ленточные кабели и отведите их в сторону.

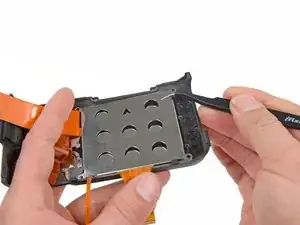

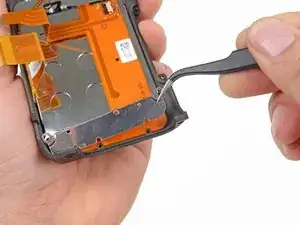

Снимите металлический экран, закрывающий ЖК-дисплей.

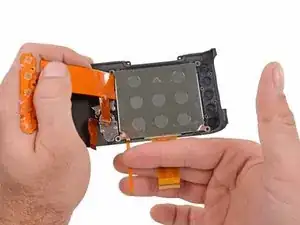

Поднимите и извлеките ЖК-дисплей из задней крышки.
