Замена основной платы обработки изображения Nikon D850

Снимите объектив, аккумулятор, рукоятку и карты памяти с корпуса камеры. Установите крышку корпуса, чтобы предотвратить попадание пыли внутрь. Подготовьте рабочее место с защитой от статического электричества, чтобы не повредить электронику.

В этих винтах используется размер J00, но подойдёт и PH00 — просто будьте аккуратны с отверткой, чтобы не сорвать шляпки.

В этом ремонте используются винты разных длин и с разной резьбой. Настоятельно рекомендуется использовать магнитную доску/лоток для деталей и маркер для сухого стирания, чтобы отслеживать расположение каждого винта. Повреждение камеры может произойти при установке неправильного винта в несоответствующее отверстие.

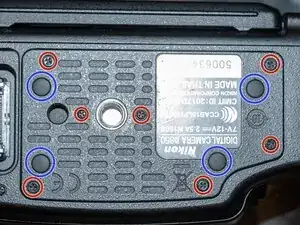

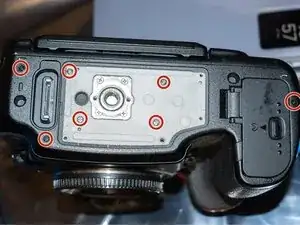

Удалите 7 винтов J00 (обведены красным) на центральной крышке основания внизу камеры.

Центральная крышка легко снимается. Также выпадут 4 резиновые ножки (обведены синим), которые могут прилипнуть к корпусу. Вставьте их обратно в отверстия на центральной крышке.

В ходе ремонта используются несколько типов винтов — следите, откуда какой винт был!

Удалите 9 винтов J00, которые крепят основание к корпусу камеры.

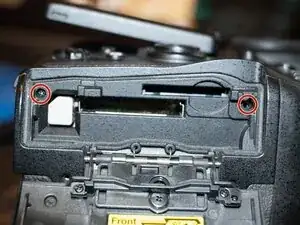

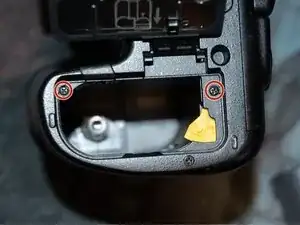

Два хитрых винта находятся под крышкой отсека для аккумулятора.

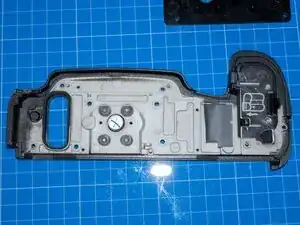

Отделите основание от корпуса камеры.

Снять его может быть немного сложно. Используя дверцу батарейного отсека, осторожно потяните вверх спереди (со стороны объектива), и основание должно легко отойти. Приспособление для вскрытия или пластиковый инструмент по противоположной стороне нижней пластины помогут немного пошевелить его. Если приходится тянуть сильно — что-то не так.

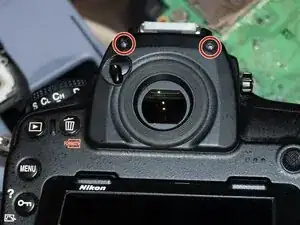

Удалите 10 винтов J00, которые крепят заднюю крышку корпуса камеры.

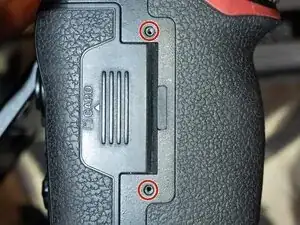

Ещё один скрытый винт находится под правой боковой накладкой под большой палец. Используйте лопатку для вскрытия или пинцет, чтобы поддеть накладку на клеевой основе и чуть приподнять её от корпуса для доступа к винту. Клей должен остаться на накладке, и она вернётся на место без следов.

Крышка слота для карт памяти оторвётся отдельно от задней крышки. Это позволит вынуть основную плату, не зацепив ничего.

Фотографии. Продолжение

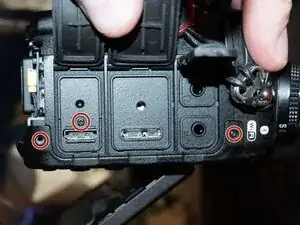

Винт рядом с HDMI-портом соединён с основной платой и уникален.

Задняя крышка/дисплей и крышка слота карты выйдут одновременно. Задняя крышка раскрывается вниз, поэтому следите за кабелями!

У этих разъёмов сзади есть защёлка с откидным фиксатором. Заднюю часть разъёма можно откинуть вверх с помощью лопатки или инструмента для вскрытия, чтобы кабели отключились с малой силой. После снятия кабелей положите заднюю крышку лицевой стороной вниз, чтобы не допустить попадания пыли.

У кабелей небольшой запас длины, поэтому стоит убедиться, что ничего не зацеплено и не тянется.

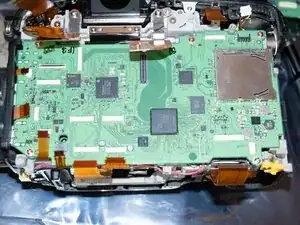

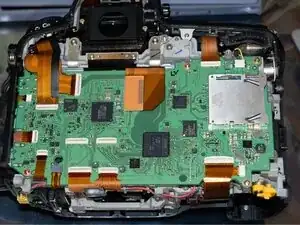

Пора отсоединить разъёмы от основной платы!

Все разъёмы, отмеченные красными стрелками, имеют ту же конструкцию, что и разъём задней крышки. Откиньте защёлку сзади разъёма, и кабель легко выйдет.

Синий разъём — основной разъём матрицы. Он вытаскивается вверх с платы «как маленький конструктор».

Фиолетовый разъём легче всего удалить, подставив пинцет под разъём в месте выхода проводов и поддев вертикально вверх. Он выходит вертикально, но защёлкнут.

Эти жёлтые — опасные. Они вставляются в разъём сбоку без защёлки. На кабелях есть маленькие «уши» для помощи при вытягивании и установке, но при снятии с платы требуется большая осторожность. Для их удаления требуется некоторое усилие.

Разъёмы в верхнем левом и нижнем правом углах слоистые. При подключении новой платы убедитесь, что кабели подключены в правильном порядке!

Удалите 5 винтов J00 по краю основной платы. Плата поднимется прямо вверх и вправо и выйдет из корпуса камеры.

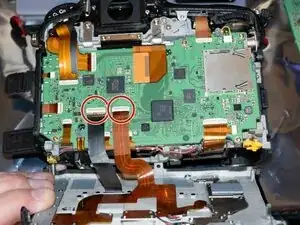

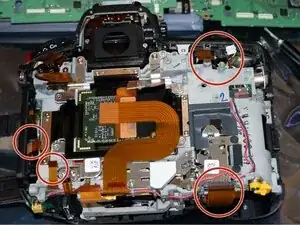

При сборке будьте внимательны, чтобы не зажать кабели под основной платой. Я отметил те, которые создали у меня проблемы.

Для вдавливаемых разъёмов (обведённых ранее жёлтым) я использовал пинцет с мягкими наконечниками, чтобы медленно подергать их и вернуть на место. Убедитесь, что все разъёмы полностью сели!

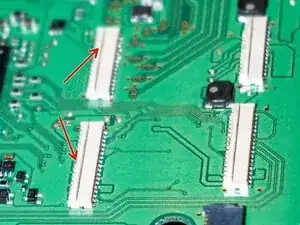

Откидные фиксаторы на плате нужно откинуть вверх для установки кабелей. Убедитесь, что кабели полностью вставлены, прежде чем опустить фиксаторы вниз для закрепления.

Основной разъём матрицы (ранее обведённый синим) защёлкнется с усилием в основную плату. Убедитесь в правильном выравнивании, чтобы не повредить ни одну из частей.

Верхний правый разъём с цветными проводами (ранее обведённый фиолетовым) защёлкивается вертикально вниз с некоторым усилием после выравнивания. Он не вставляется сбоку.

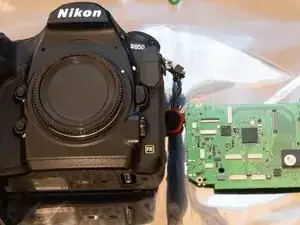

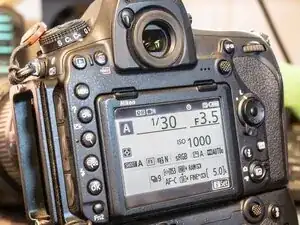

Переустановите все снятые аксессуары и проверьте работу каждой кнопки и функции камеры. Обновите прошивку, если новая плата не имеет последней версии.

Старые версии прошивки не поддерживали CFexpress, поэтому проверьте версию, если карты памяти не работают.
