Разборка вспышки Nikon SB-400
Замок на моём Nikon SB-400 не работал: он застрял в положении «заблокировано» и не позволял установить или снять вспышку. В конце концов причина оказалась в сломанном механизме внутри вспышки, но это выяснилось только после разборки устройства.
Шаг 1
Всегда удаляйте опасную энергию с устройств, над которыми ведутся работы.
Снимите вспышку SB-400 с фотоаппарата, если это возможно.
Помните, что в моём случае вспышку невозможно снять с камеры, поэтому выньте батарейки из обоих устройств.

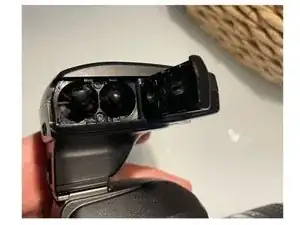

В SB-400 используются две батарейки типа AA.
Шаг 2

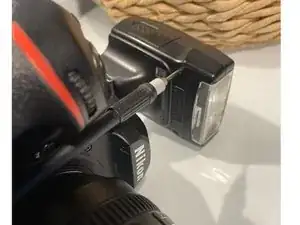

Выверните два винта на нижней части вспышки.

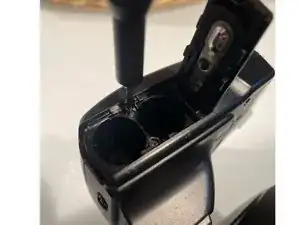

Выверните два винта под крышкой батарейного отсека.
Шаг 3

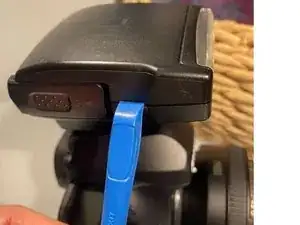

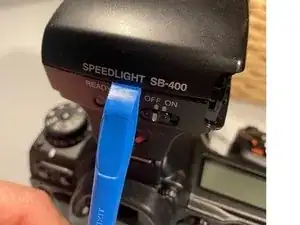

С помощью лопатки (spudger) подденьте по стыку возле крышки батарейного отсека, чтобы снять верхнюю крышку.
Шаг 4
ПРЕДУПРЕЖДЕНИЕ: РИСК УДАРА ТОКОМ ОТ ЭНЕРГИИ, ХРАНЯЩЕЙСЯ В КОНДЕНСАТОРАХ.
Если вы не умеете правильно разряжать конденсатор, рекомендуется отнести устройство в сервис для ремонта.

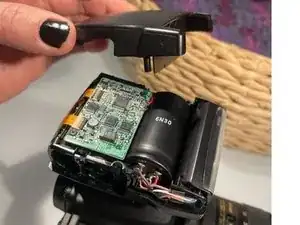

Как видно, конденсатор вспышки очень большой, и риск удара током нужно учитывать. Я разрядил его, используя отвертку с пластиковой ручкой.
Конденсатор может иметь напряжение 330 В.
Шаг 5

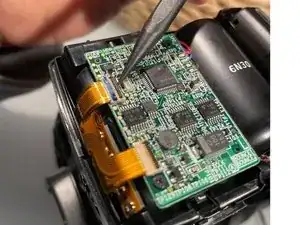

Поднимите пластиковые защёлки на разъёмах и вытащите ленточные провода.
Ленточные провода хрупкие. Бережно обращайтесь, чтобы не порвать их.
Шаг 6

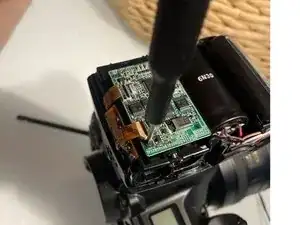

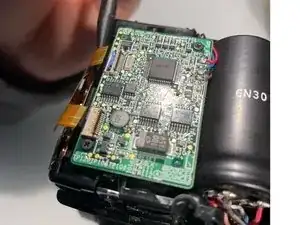

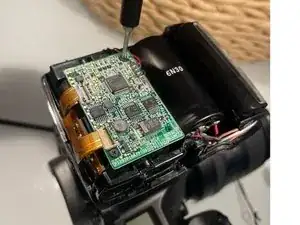

Выверните два винта, крепящих печатную плату.

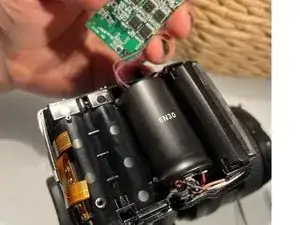

Отодвиньте плату в сторону, чтобы открыть отсек батарей. Провода должны оставаться подключёнными.
Шаг 7

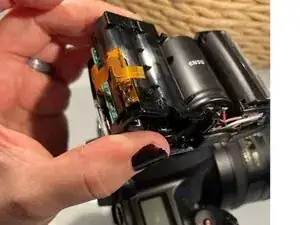

Снимите батарейный блок, выдвинув среднюю распорку, и отложите её в сторону.

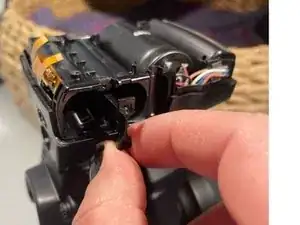

Подденьте батарейный блок и вытащите его вперёд и вверх.
Отодвиньте батарейный блок в сторону; провода должны оставаться подключёнными.
Шаг 8

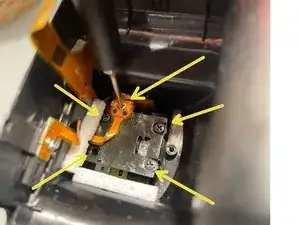

Выверните маленький серебристый винт, фиксирующий ленточные провода.
Ленточные провода хрупкие. Бережно обращайтесь, чтобы не порвать их.
Выверните четыре винта, удерживающие пластину замка.
Имеются две маленькие пружины и несколько небольших пластиковых деталей, которые должны быть установлены в определённой ориентации для корректной работы замка. Рекомендуется фотографировать процесс при снятии пластины.

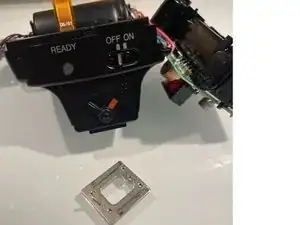

После снятия четырёх винтов башмак (металлическая пластина, контактирующая с камерой) отпадёт от вспышки.
Шаг 9
Сборка выполняется в обратном порядке разборки.

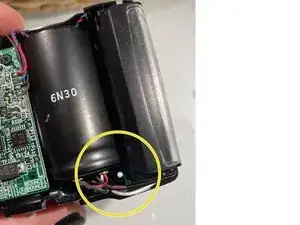

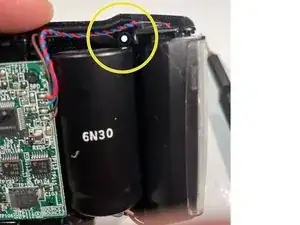

Убедитесь, что эти два отверстия для креплений свободны, когда установлена верхняя крышка, чтобы не повредить провода.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
