Замена задней крышки Nikon D90

Сдвиньте наглазник вверх и снимите его с видоискателя.

Отверткой PH000 отвинтите два перекрестных винта 4,8 мм с задней части видоискателя.

Некоторые винты могут быть JIS. Учтите это, если отвертка PH000 кажется плохо фиксирующей винты.

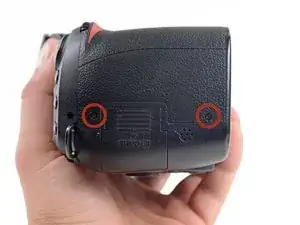

Снимите два перекрестных винта 6,4 мм с правой стороны камеры, рядом с отсеком для карты SD.

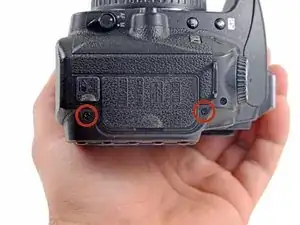

Снимите два перекрестных винта 6,4 мм с левой стороны камеры, рядом с портами ввода/вывода.

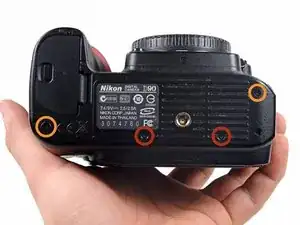

На нижней части камеры

снимите два перекрестных винта 5,3 мм

и ещё два перекрестных винта 6,3 мм.

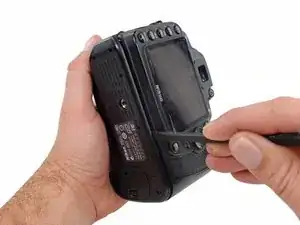

С помощью пластикового лопатка отделите нижнюю панель от задней крышки настолько, чтобы освободить два защёлкивающихся фиксатора на задней части в следующем шаге.

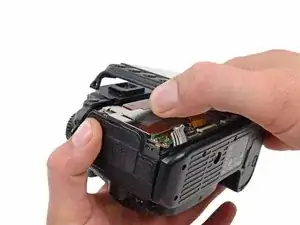

Поднимите заднюю крышку с тыльной стороны камеры.

Не тяните корпус полностью — ленточные кабели всё ещё подключены.

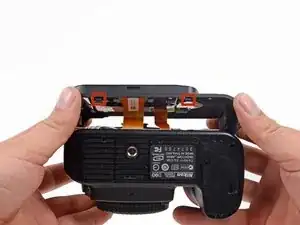

Обратите внимание на два фиксирующих защёлки, следите за тем, чтобы нижняя панель находилась достаточно далеко, чтобы их не зацепить.

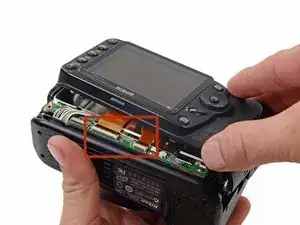

Отложите заднюю крышку в сторону, чтобы получить доступ к ZIF-разъёмам.

Положение, показанное на фото, кажется лучшим вариантом для размещения крышки, чтобы не создавать натяжения на ленточные кабели.

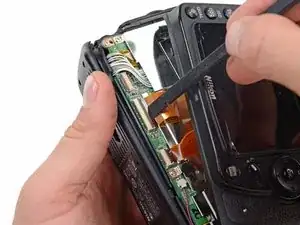

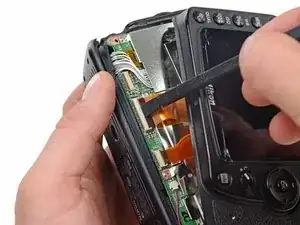

Используя лопатку, приподнимите чёрную защёлку на ZIF-разъёме.

Отключите ленточные кабели от соответствующих ZIF-разъёмов на плате управления.

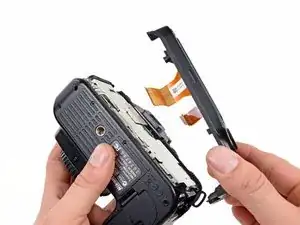

Отделите заднюю крышку от камеры.
