Разборка Nikon Speedlight SB-600 — Нижняя половина вспышки
Перед началом работ следует учесть несколько моментов:
- Камерные вспышки содержат очень большие конденсаторы, способные остановить сердце при контакте. Это маловероятно, но возможно. В сети есть много обсуждений по этой теме.
- Сервисный мануал Nikon указывает, что после разборки и замены определённых частей требуется регулировка/калибровка. Это нельзя сделать самостоятельно; для этого требуется специализированное оборудование и программное обеспечение. Тем не менее, после сборки и быстрого тестирования моей вспышки я не заметил проблем.
Сервисный мануал Nikon доступен здесь или здесь.
Шаг 1

Разрядите конденсатор. Камерные вспышки содержат очень большие и мощные конденсаторы, которые при прикосновении в определённом месте могут остановить ваше сердце. Вероятность этого мала, но риск есть. Если это пугает, лучше обратиться к профессионалу.

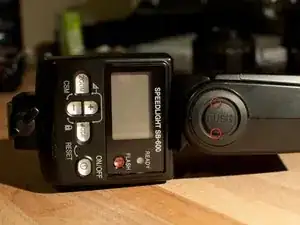

нажмите кнопку «push» и согните головку на 90 градусов в форму буквы L (на фото не показано). Снимите резиновую заглушку с надписью «push». Она приклеена. На фото я обвел места, где находятся отверстия. Вставьте резистор в эти два отверстия, чтобы разрядить конденсатор (также называемый конденсатором накопления). Если вы не уверены, найдите в интернете инструкцию по разрядке конденсатора.
Я пропустил этот шаг, потому что не хотел сдирать клей. Вам действительно следует разрядить конденсатор, но если очень не хочется, можно минимизировать риск, включив вспышку, нажав кнопку «flash» на задней панели, чтобы частично её разрядить, и выключив до того, как она полностью зарядится. Это снижает риск, но даже после такого у меня был довольно сильный удар током. Он был не менее неприятен, чем удар от 120 В переменного тока из розетки.
Шаг 2

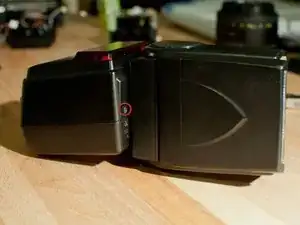

Поверните головку на 90 градусов и снимите две винта (по одному с каждой стороны головки) с передней стороны вспышки. Два винта на задней части вспышки можно оставить.
Снимите 4 винта с нижней части вспышки.
Шаг 3

Вытащите ножной блок из нижней части вспышки. У вашей модели он будет выглядеть немного иначе — внутри есть медная пластина, к которой припаян ножной блок. Постарайтесь не оторвать её, иначе придётся паять.
Шаг 4

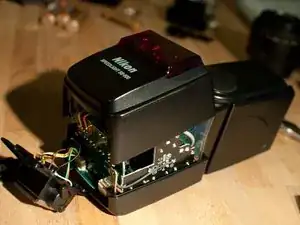

Отведите дверцу батарейного отсека и аккуратно снимите переднюю часть корпуса. К ней подключены провода, поэтому не тяните сильно.
Шаг 5

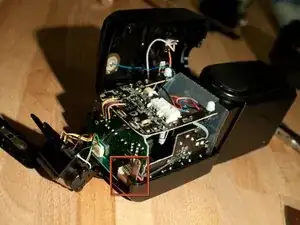

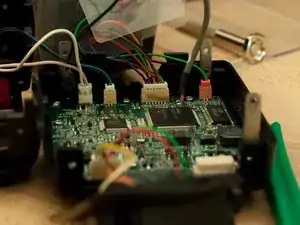

Отсоедините три разъёма жгутов проводки от их разъёмов на плате. Для этого хорошо подходит лопатка (spudger). Я пробовал клещами с тонкими губками и повредил некоторые провода.
Шаг 6

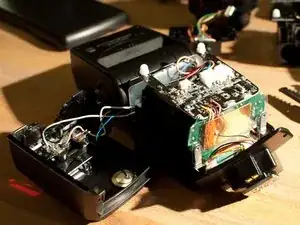

Снимите модуль батарейного отсека (корпус батареи в окружении 3 плат). Единственное, что держит его на месте — одиночный разъём внизу сзади корпуса и немного клея сверху. Здесь полезна лопатка.
Шаг 7

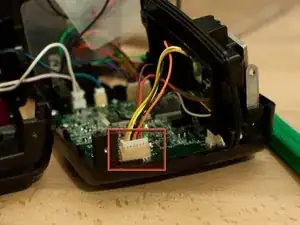

Снимите 5 жгутов проводки из их разъёмов. Для крайнего левого разъёма я успешно использовал тонкогубцы (у него есть выступ, за который зацепляются губцы), а для остальных использовал лопатку.
Шаг 8

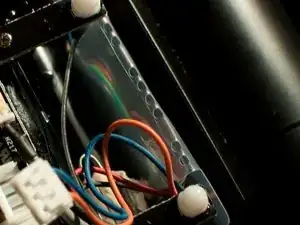

Снимите оптоволоконный разъём. Подденьте край лопаткой под выступ прямо под каплей эпоксидной смолы и выведите разъём. Возможно, потребуется разрезать резиновый клей, удерживающий его.
Не сгибайте оптоволоконный кабель под острым углом. Это не обычный медный провод; он ближе по свойствам к стеклу и довольно хрупкий.
Шаг 9

Корпус вашего SB-600 теперь разобран на части (если вы не знали). Вы можете заказать запчасти в отделе запчастей Nikon.

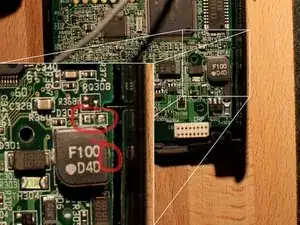

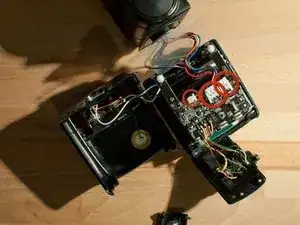

Причина, по которой я его разбирал: он упал с нескольких футов и перестал включаться. На самом деле я купил его на craigslist за $50 у человека, который не умел его ремонтировать. В итоге оказалось, что несколько пайочных соединений разорвались и компоненты отошли. Чёрный блок с маркировкой F100 повернулся набок, одно из его соединений разорвалось и выдавило соседний резистор с платы. Я заменил его на резистор из другого моего SB-600, и он снова заработал.
Шаг 10

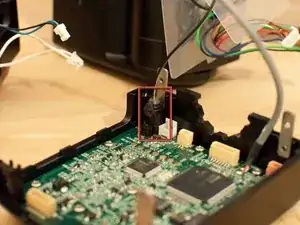

В основном сборка проводится в обратном порядке разборки. Есть несколько моментов, на которые стоит обратить внимание. Во-первых, вот как должна выглядеть эта надоедливая пластиковая деталь после установки на место.
Шаг 11

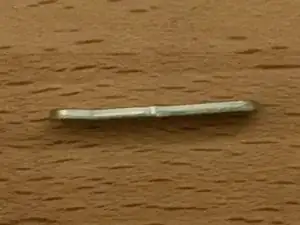

Когда вы её разбирали, эти детали упали, не так ли? Они устанавливаются в 2 паза внизу корпуса. Четыре винта ножного блока вкручиваются в них. Убедитесь, что отверстия для винтов совмещены, прежде чем надевать весь корпус. У них есть небольшой изгиб на одном конце, и этот конец направлен к задней части корпуса (к ЖК-дисплею).
Шаг 12

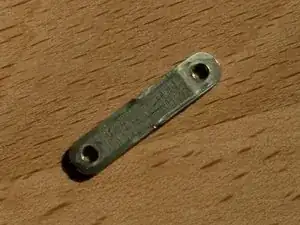

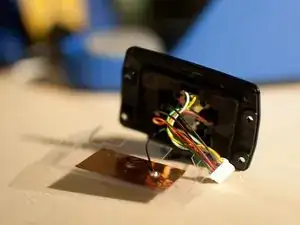

Вы оторвали тот провод от медной пластины, не так ли? Я так и сделал. Дважды. Если у вас есть паяльник, легко зачистить провод, разогреть припой и припаять провод обратно к плате. Даже без опыта это простая работа.
Если паяльника нет, это может стать проблемой. Для работы вспышки это не полностью обязательно (я собрал её и сделал несколько вспышек без этого провода), но я не рекомендую так делать. Nikon называет это изоляционной пластиной, но я не уверен, для чего она предназначена.
В мануале по ремонту говорится не использовать ничего, кроме бессвинцового припоя, и применять наконечник, предназначенный для бессвинцового припоя на вашем паяльнике, но я не уверен, насколько это критично.
Шаг 13
Официальное руководство по обслуживанию рекомендует выполнить перенастройку и калибровку некоторых компонентов после разборки и замены, но у меня не возникло проблем после того, как я собрал устройство обратно.
Калибровки нельзя выполнить самостоятельно. Для этого требуются специальное оборудование и программное обеспечение.
Дополнительную информацию о калибровке (и обо всех других этапах разборки) смотрите в официальном руководстве по ремонту. В введении я указал несколько ссылок.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке. Советы см. в шагах 10–12.
