Nikon D90 Замена платы SB / IF
Замена платы, содержащей разъёмы GPS, DC IN и AV OUT.
Замена электронной платы, включая разъём GPS, DC IN и AV OUT.
Шаг 1

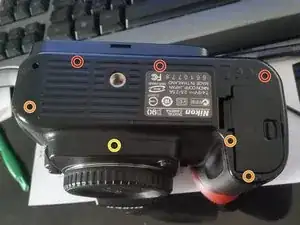

Удалите три винта, отмеченные красным
Удалите три длинных винта, отмеченные оранжевым
Удалите винт, отмеченный жёлтым
Прикройте немного WD40, если винт закручен
Шаг 2

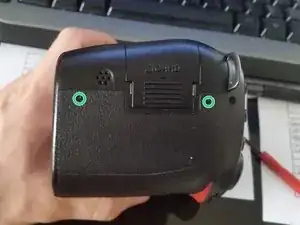

Удалите 4 винта, отмеченные зелёным

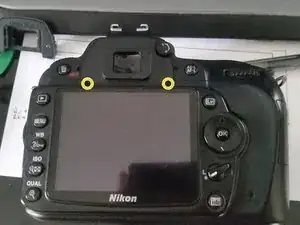

Удалите 2 винта, отмеченные жёлтым
Шаг 3

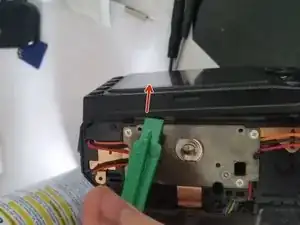

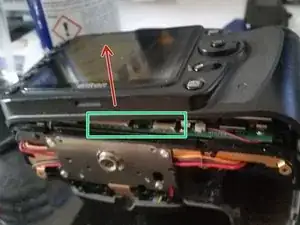

Ослабьте сторону крышки с рукояткой в первую очередь
Полностью снимите крышку.
Осторожно с двумя гибкими шлейфами
Шаг 4
Отключите FPC задней крышки
Поднимите чёрную планку, чтобы освободить гибкий кабель

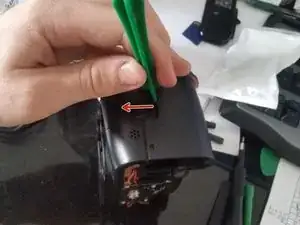

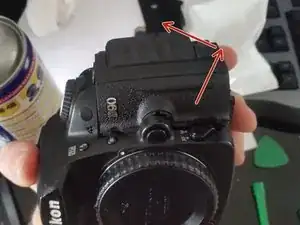

Снимите накладку рукоятки, провернув её
Шаг 5

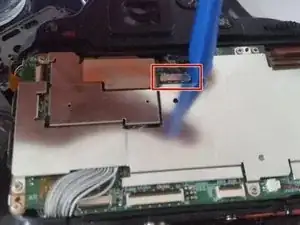

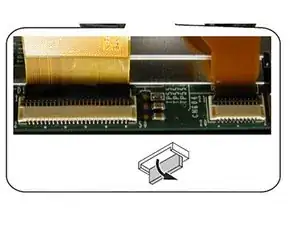

Поднимите чёрную планку и отсоедините гибкий кабель

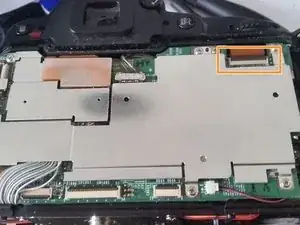

Поднимите белую планку и отсоедините гибкий кабель
Поднимите правую направляющую разъёма, чтобы освободить его
Шаг 6

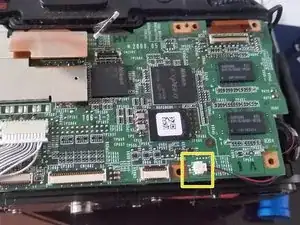

Поднимите нижнюю часть разъёма, чтобы освободить его
Шаг 7

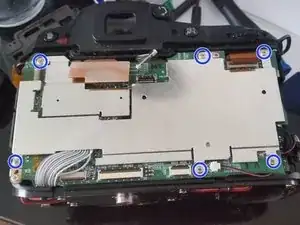

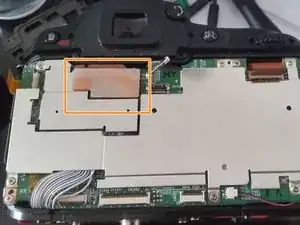

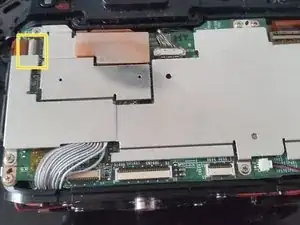

Снимите шесть винтов, чтобы освободить защитную пластину
Отключите белые кабели
Отключите кабель микрофона
Шаг 8
Отключите кабель динамика

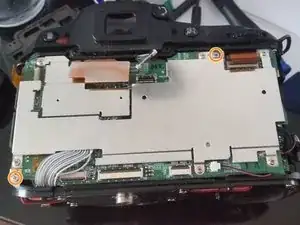

Удалите два винта, чтобы освободить плату

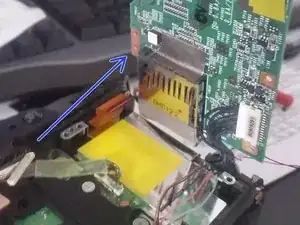

Поверните плату слева направо
Шаг 9

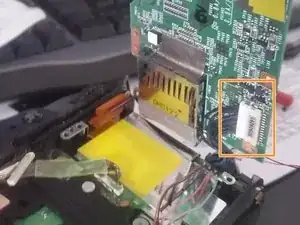

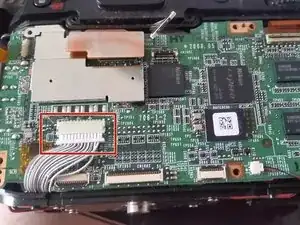

Отключите чёрные кабели
Шаг 10

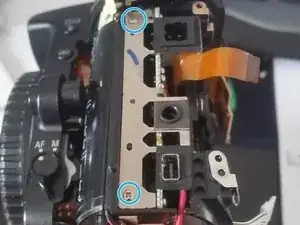

Удалите два винта
Подтолкните плату IF/SB

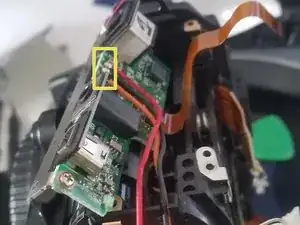

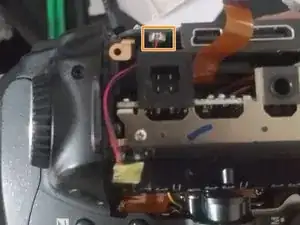

Отпаяйте 3 провода (красный, чёрный, оранжевый)
Заключение
Для сборки устройства выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
