Замена кабеля заднего дисплея Nikon D850

Ниже приведено руководство по замене кабеля заднего дисплея на Nikon D850.

В камере используются множество винтов разной длины и резьбы, поэтому настоятельно рекомендуется использовать магнитный коврик для деталей с маркером Vis-a-Vis, чтобы отслеживать, куда каждый винт возвращается.

Шаг 1

Подготовьте рабочее место, защищённое от ЭСР. Снимите объектив, аккумулятор, карты памяти и рукоятку. Установите заглушку на байонет, чтобы предотвратить попадание пыли в корпус.

В этой разборке много винтов разной длины и резьбы. Для этого ремонта настоятельно рекомендуется магнитный проектный коврик. Винт в неправильном отверстии может сойти с резьбы, сломаться или повредить внутренние детали камеры.

Шаг 2

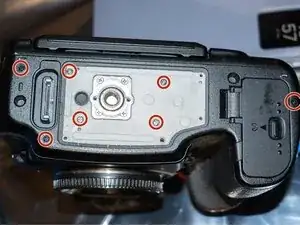

Снимите 7 винтов J00, которые крепят центральную нижнюю крышку к основанию. Крышка снимается легко.

4 резиновые ножки обычно прилипают к корпусу камеры. Между ними и крышкой нет клея. Снимите их и установите обратно в нижнюю крышку.

Шаг 3

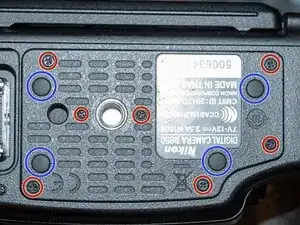

Снимите 9 винтов J00, которые крепят основание к основному корпусу камеры.

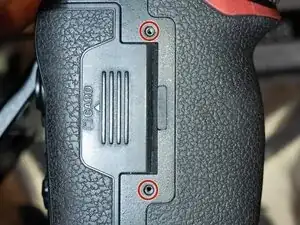

Под крышкой отсека аккумулятора спрятаны 2 незаметных винта.

Шаг 4

Снимите основание с корпуса камеры.

Снять его может быть немного сложно. Используя дверцу батарейного отсека, аккуратно потяните вверх с передней (со стороны объектива) части корпуса, и основа должна легко отойти. Пластиковая лопатка или инструмент для вскрытия вокруг противоположной стороны нижней пластины помогут пошевелить её. Если вы тянете сильно, значит что-то не так!

Шаг 5

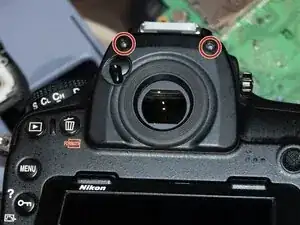

Снимите 10 винтов J00, удерживающих сборку задней крышки на корпусе камеры.

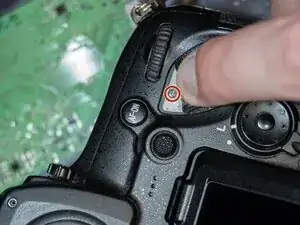

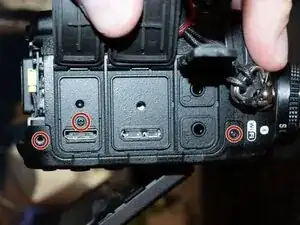

Под правой боковой резиновой накладкой для большого пальца спрятан ещё один незаметный винт. Используйте лопаточку или пинцет, чтобы поддеть накладку, приклеенную на клей, и слегка оттянуть её от корпуса, чтобы получить доступ к винту. Клей должен остаться на накладке, и она вернётся на место без следов.

Крышка слота для карт памяти отойдёт отдельно от задней панели.

Шаг 6

Фотографии, продолжение

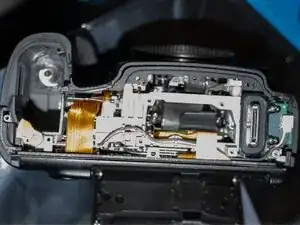

Винт рядом с разъёмом HDMI соединён с основной платой и уникален.

Шаг 7

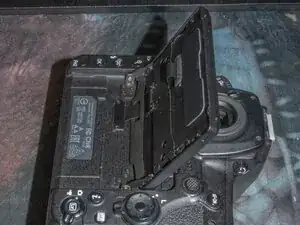

Задняя крышка/дисплей вместе с крышкой слота для карт выйдут одновременно. Задняя крышка раскрывается вниз, поэтому следите за кабелями!

Эти разъёмы имеют откидной фиксатор на тыльной стороне. Заднюю часть разъёма можно откинуть вверх при помощи лопатки или инструмента для вскрытия, чтобы кабели отключились с минимальным усилием. После снятия кабелей отложите заднюю крышку и накройте корпус камеры, чтобы предотвратить попадание пыли.

У кабелей мало запаса длины, поэтому стоит потратить лишнюю секунду, чтобы убедиться, что ничего не зацеплено и не натянуто.

Шаг 8

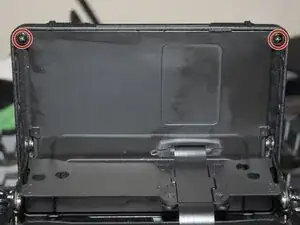

Поднимите экран вверх, чтобы дисплей был обращён к видоискателю. Снимите 2 винта J00 в верхней части дисплея.

Окантовка дисплея выполнена из пластика. Будьте осторожны при установке винтов экрана. Достаточно просто прижать винты до упора.

Шаг 9

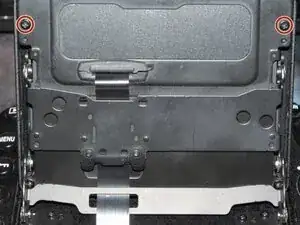

Опустите экран вниз в сторону основания камеры и снимите нижние 2 винта J00 крепления дисплея.

Будьте осторожны с движением дисплея с этого момента, так как он теперь отсоединён от рамки.

Шаг 10

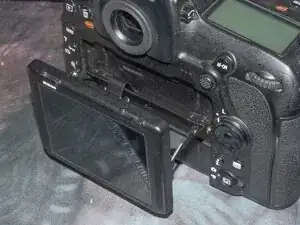

Отодвиньте дисплей назад параллельно задней части камеры, но максимально далеко. Поддерживайте заднюю часть дисплея, чтобы он не развалился, пока вы к нему не готовы.

Цель этого шага — отделить клей, удерживающий кабель на дисплее, чтобы он мог подогнуться к видоискателю. Пока он приклеен, он будет стремиться немного опуститься вниз к основанию корпуса камеры.

Немного отделите сборку дисплея от рамки, потянув прямо назад. Не применяйте силу, если чувстуется натяжение от кабеля.

Когда между дисплеем и рамкой появится около 1 см зазора, используйте изопропиловый спирт 90%+ и тонкий непроводящий инструмент, чтобы ослабить клей и отделить кабель дисплея, отмеченный синим, от задней нижней стороны дисплея.

Мне было проще ввести растворитель и начать отслоение в области, где кабель корпуса камеры присоединяется к области, обведённой синим. Будьте осторожны, так как и кабель дисплея, и кабель экрана весьма хрупкие.

Шаг 11

После того как кабель отклеен от задней стороны модуля дисплея, дисплей можно откинуть к видоискателю и положить лицевой стороной вниз на заднюю часть камеры. Снова — аккуратно двигайте дисплей, чтобы не повредить кабели.

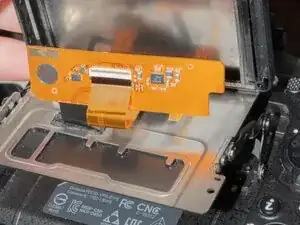

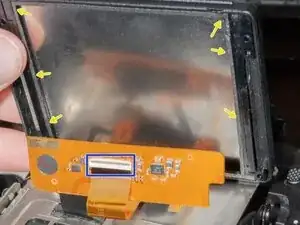

Поддержите заднюю часть ZIF-разъёма (обведённого синим), чтобы не изгибать кабель, и откиньте защёлку с противоположной от кабеля стороны вверх, чтобы кабель можно было вынуть. После открытия защёлки кабель должен выйти из разъёма почти без усилий.

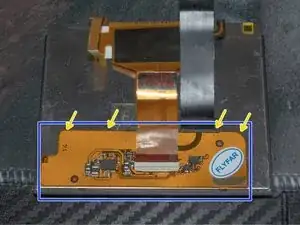

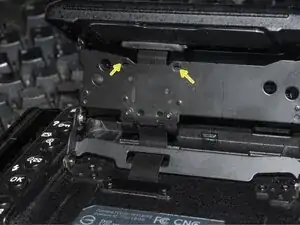

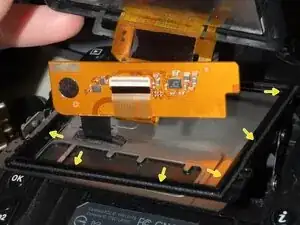

На фото кабели оставлены подключёнными, чтобы облегчить порядок сборки. К дисплейной сборке прикреплён пластиковый средний каркас (жёлтые стрелки), через который проходят кабели. После снятия кабеля дисплея средний каркас может выпасть. Отложите сборку дисплея и средний каркас в сторону.

Шаг 12

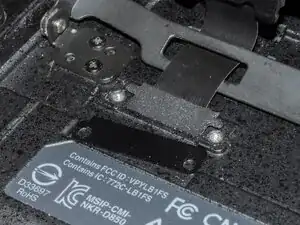

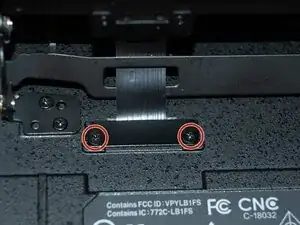

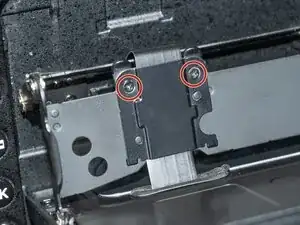

После снятия дисплея с задней части корпуса удалите 4 винта на механизмах крепления кабеля. На гибком узле один крепёж состоит из двух частей. Деталь с «ушки» устанавливается снизу так, чтобы ушки были наружу и вверх при повторной сборке.

Прокладная пластина прохода задней крышки имеет резиновый уплотнитель, который вставляется в отверстие под пластиной. Убедитесь, что пластина и уплотнитель ориентированы и размещены правильно при повторной сборке.

Шаг 13

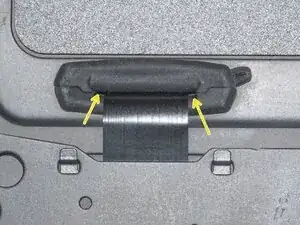

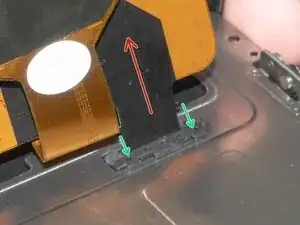

Кабель будет выходить из корпуса через заднюю (со стороны экрана) часть рамки дисплея. Используйте пластиковые пинцет или лопаточку изнутри, чтобы выдавить резиновый направляющий элемент кабеля (зелёные стрелки) со стороны задней части рамки дисплея.

После снятия резинового направляющего аккуратно проведите кабель вокруг рамки и вытащите из корпуса камеры. На кабеле есть позиционные ушки (красные стрелки), которые могут зацепиться при вытягивании, поэтому действуйте осторожно!

Шаг 14

Со стороны задней части рамки дисплея пропустите кабель от дисплея через верхнюю планку, затем через отверстие в нижней планке и, наконец, через проход в задней крышке корпуса камеры. На этом этапе не устанавливайте пластины/изоляторы/крепления кабеля.

Обращайтесь с новым кабелем осторожно. Конец с электроникой и разъёмом чрезвычайно хрупкий. Небольшой перегиб может вывести новый кабель из строя.

Шаг 15

Когда кабель дисплея выходит сверху и средняя рама установлена, проложите кабель, как показано. Убедитесь, что фиксатор разъёма поднят вверх, и вставьте кабель дисплея. Он должен войти и сесть с небольшим усилием.

Убедившись, что кабель дисплея полностью сидит в разъёме, поддержите заднюю часть кабеля и нажмите фиксатор разъёма вниз, чтобы зафиксировать кабель.

После закрытия разъёма снова установите заднюю часть дисплея, следя за тем, чтобы не заминать и не тянуть кабели. Протяните как можно больше чёрной части кабеля дисплея через заднюю часть рамки. Держась за дисплей, полностью поднимите его для установки нижних винтов и полностью опустите для установки нижних винтов.

После установки дисплея осмотрите его заднюю часть и убедитесь, что кабель выходит прямо, нигде не перегнут и правильно проложен через отверстия и элементы рамки.

Шаг 16

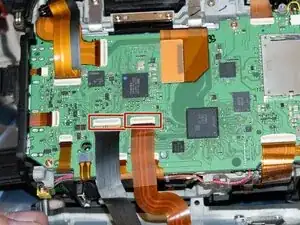

Убедитесь, что фиксаторы на этих разъёмах подняты вверх, затем аккуратно снова подсоедините новый кабель дисплея и управляющий кабель к основной плате, после чего опустите фиксаторы вниз.

Устанавливайте крышку читателя карт одновременно с задней крышкой.

Это хорошее место для быстрого теста. Вставьте аккумулятор и включите камеру. Проверьте дисплей, чтобы убедиться, что всё работает правильно. Обязательно извлеките аккумулятор перед дальнейшей сборкой!

Дальнейшая сборка корпуса камеры выполняется в обратном порядке разборке. Установите все винты задней и нижней крышки, но пока не устанавливайте средства фиксации кабеля.

Шаг 17

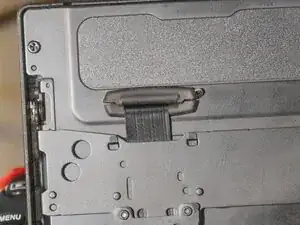

Вставьте разделённый уплотнитель в заднюю часть рамки дисплея. Набор тупых пинцетов или заострённая пластиковая лопаточка помогает полностью посадить уплотнитель на место. Действуйте осторожно, чтобы не проткнуть кабель.

Убедитесь, что меньшие «ушки» этого кабеля находятся у проходного отверстия уплотнителя, чтобы обеспечить достаточную длину для движения кабеля.

Шаг 18

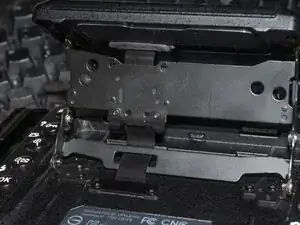

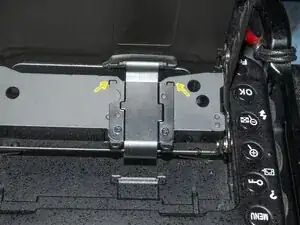

Установите направляющую кабеля средней рамы при положении дисплея, направленного к нижней части камеры. Кабель должен свободно скользить через эту направляющую.

Убедитесь, что маленькие ушки на стороне дисплея направляющей защёлкнуты в раме перед тем, как закрутить нижнюю пластину. Это крошечные винты, их нельзя сильно затягивать. Достаточно плотной фиксации.

Шаг 19

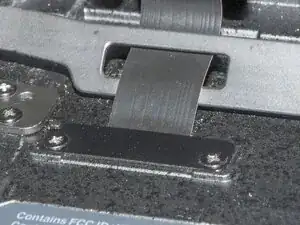

Секция кабеля, входящая в корпус камеры, имеет ушки, которые располагаются в этих канавках. Запихните избыточную часть кабеля в корпус, уложите кабель в эти канавки, поместите резиновую деталь поверх него и закрутите крышку, предотвращая движение. Это расположит кабель в рамке так, чтобы избежать перегибов и чрезмерного натяжения кабеля.

Здесь снова очень маленькие винты, поэтому достаточно плотной затяжки!

Некоторые сторонние кабели не имеют удлинённых ушек, поэтому натяжение нужно задавать вручную. Я убедился, что лучше всего запихнуть как можно больше кабеля в корпус, а затем выпустить 1–2 мм кабеля перед фиксацией, если у вашего кабеля отсутствуют ушки или они повреждены.

Шаг 20

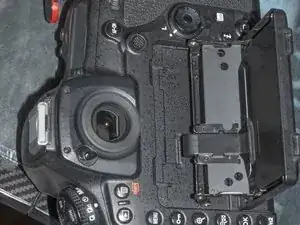

Снимите заглушку корпуса, установите объектив, карты памяти и другие аксессуары. Включите камеру и проверьте, что экран и все кнопки на задней панели работают нормально. Убедитесь, что дисплей полностью раскрывается без натяжения или заеданий кабеля.

Заключение

Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
