Замена заднего стекла ЖК-дисплея Nikon D90

Сдвиньте окуляр вверх и снимите его с видоискателя.

При помощи отвёртки PH000 удалите два филипсовых винта длиной 4,8 мм с задней стороны видоискателя.

Некоторые винты могут быть стандарта JIS. Будьте внимательны, если ваша отвёрка PH000 плохо сцепляется с винтами.

Удалите два филипсовых винта длиной 6,4 мм с правой стороны камеры около слота для SD-карты.

Удалите два филипсовых винта длиной 6,4 мм с левой стороны камеры около разъёмов ввода-вывода.

На нижней стороне камеры

удалите два филипсовых винта длиной 5,3 мм

и ещё два филипсовых винта длиной 6,3 мм.

При помощи лопатки слегка отсоедините нижнюю панель от задней крышки, чтобы освободить два фиксатора на задней крышке на следующем шаге.

Поднимите заднюю крышку с задней стороны камеры.

Пока не отделяйте крышку полностью, поскольку ленточные кабели всё ещё подключены.

Обратите внимание на два фиксатора, убедитесь, что нижняя панель находится достаточно далеко, чтобы их не зацепить.

Отложите заднюю крышку в сторону, чтобы получить доступ к разъёмам ZIF.

Положение, показанное на изображении, является наилучшим, чтобы крышка лежала устойчиво, не создавая нагрузки на соединения ленточных кабелей.

Используйте лопатку, чтобы поднять чёрную защёлку на разъёме ZIF.

Отключите ленточные кабели от соответствующих разъёмов ZIF на плате.

Отделите заднюю крышку от камеры.

Отклейте жёлкую ленту, закрывающую разъём кабеля на задней стороне снятой крышки.

Используя лопатку, раскачивайте разъём вперёд-назад, чтобы отключить кабель.

Удалите восемь филипсовых винтов, крепящих кронштейны к задней крышке.

Четыре винта длиной 4,2 мм, крепящих большой металлический кронштейн.

Четыре винта длиной 3,4 мм, крепящих кронштейн, покрывающий ленточный кабель.

Удалите серебристую металлическую пластину.

Загните ленточные кабели вверх, чтобы они не мешали.

Снимите металлический экран, закрывающий ЖК-дисплей.

Поднимите и извлеките ЖК-дисплей из задней крышки.

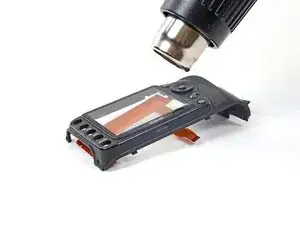

Разогрейте заднее стекло ЖК-дисплея с помощью iOpener или тепловой пушки, чтобы расплавить клей, удерживающий его на месте.

Стекло будет горячим! Перед работой дайте ему остыть.

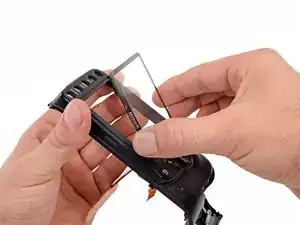

Вытолкните стекло с задней стороны.
