Замена заднего дисплея Nikon D850

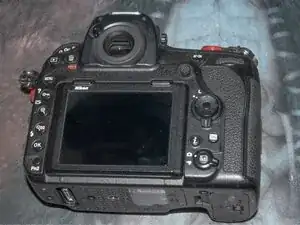

Извлеките все карты памяти, батареи, ручку и объектив из корпуса камеры. Установите заглушку корпуса, чтобы предотвратить попадание пыли внутрь. Подготовьте рабочее место, защищённое от электростатического разряда, чтобы не повредить электронику.

В этом ремонте всего 4 винта, и все они одинаковые. Однако они очень маленькие, поэтому рекомендуется использовать магнитный коврик.

Кабель дисплея, идущий от экрана к корпусу, ЧРЕЗВЫЧАЙНО хрупкий. Он приклеен к задней стороне самого дисплея. Будьте осторожны при его отсоединении от дисплея, иначе после ремонта может потребоваться замена кабеля дисплея.

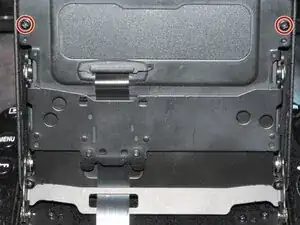

Откиньте экран вверх, чтобы дисплей был обращён в сторону видоискателя. Открутите 2 винта J00 в верхней части дисплея.

Окружение дисплея — пластиковое. Будьте осторожны при установке винтов экрана. Затягивайте только до упора, не прилагайте излишних усилий.

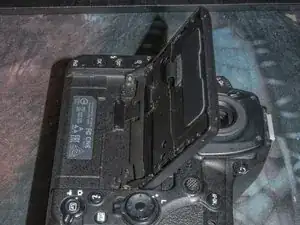

Опустите экран вниз, к основанию камеры, и открутите 2 нижних винта J00 дисплея.

С этого момента будьте осторожны при перемещении дисплея, поскольку он больше не закреплён в раме.

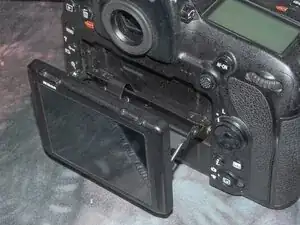

Переместите дисплей параллельно задней панели камеры, но максимально отведите его назад. Поддерживайте заднюю часть дисплея, чтобы он не развалился раньше времени.

Цель этого шага — отделить клей, удерживающий кабель на дисплее, чтобы он мог загибаться вверх, в сторону видоискателя. Пока кабель приклеен, он будет стремиться немного загибаться вниз, к нижней части корпуса камеры.

Немного отделите сборку дисплея от рамы, потянув строго назад. Не применяйте усилие, если чувствуете сопротивление со стороны кабеля.

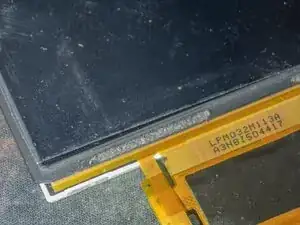

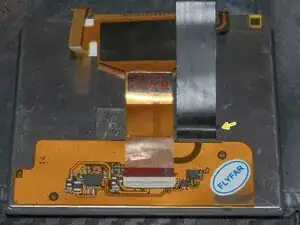

Когда между дисплеем и рамой появится около 1 см зазора, используйте изопропиловый спирт (90% и выше) и тонкое непроводящее поддевание, чтобы ослабить клей и отделить кабель (отмечен синим) от нижней задней части дисплея. Старайтесь не сгибать кабель (отмечен синим) сильнее, чем это необходимо, поскольку чрезмерный изгиб может привести к его повреждению.

Я обнаружил, что наиболее удобно вводить растворитель в область соединения кабеля корпуса камеры с участком, обведённым синим, чтобы начать отсоединение кабеля.

Именно на этом этапе я повредил первый кабель дисплея, слишком активно отдирая клей. Будьте максимально аккуратны с кабелем при его отделении от дисплея.

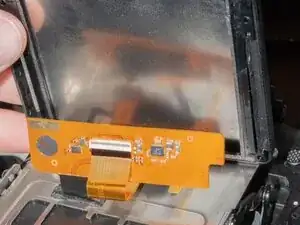

После того как кабель будет отклеен от задней части модуля дисплея, дисплей можно откинуть вверх, в сторону видоискателя, и положить экраном вниз на заднюю панель камеры. Вновь будьте осторожны при перемещении дисплея, чтобы не повредить кабель.

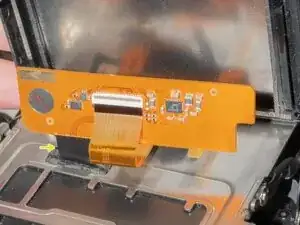

Поддерживайте заднюю часть разъёма ZIF (отмечена синим), чтобы не сгибать кабель, и поднимите защёлку, расположенную напротив стороны кабеля дисплея, чтобы освободить кабель. После открытия защёлки кабель должен легко извлечься из разъёма.

На фото кабели оставлены подключёнными, чтобы облегчить повторную сборку. На сборке дисплея закреплена пластиковая средняя рама, через которую проходят кабели. После извлечения кабеля дисплея выньте среднюю раму из сборки дисплея. Она крепилась 4 винтами, которые были откручены ранее, поэтому должна легко выйти.

Среднюю раму необходимо установить до того, как подключить новый дисплей к кабелю, поскольку кабели должны проходить через неё.

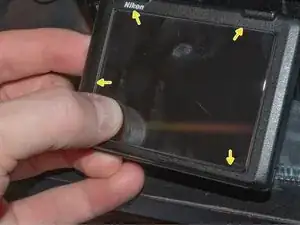

Клей, удерживающий дисплей, не слишком прочный, но нанесение небольшого количества изопропилового спирта в зазор по краям поможет его ослабить. Пальцами удерживая заднюю часть рамы, нажмите на дисплей большим пальцем.

Наиболее эффективный способ, который я нашёл — начинать от углов и постепенно продвигаться вдоль краёв, пока дисплей не выйдет. Избегайте сильного изгиба рамы, так как она может треснуть при неаккуратном обращении.

После отделения дисплея от рамы используйте изопропиловый спирт, чтобы очистить остатки клея внутри рамы.

На моём заменяемом дисплее оставались следы клея. Используйте изопропиловый спирт и пластиковую лопатку/поддевание, чтобы удалить все остатки клея с нового дисплея.

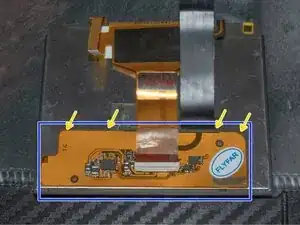

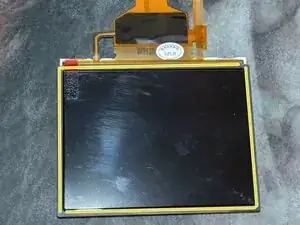

Область, выделенная жёлтым, — это место нанесения нового клея. Тщательно очистите её изопропиловым спиртом и не прикасайтесь к ней при установке нового клея.

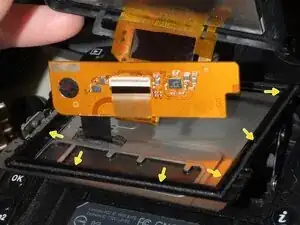

С помощью пинцета аккуратно установите 4 полоски двустороннего скотча по внутреннему контуру дисплея. Я использовал двухсторонний скотч Tesa 61395 толщиной 1 мм, но можно применить аналогичные.

Снова используя пинцет, снимите защитную плёнку со скотча, чтобы освободить клей.

Тщательно выровняйте и плотно прижмите дисплей к раме, чтобы они соединились. Если у дисплея есть язычок для снятия защитной плёнки, как у моего, удалите его или с помощью пинцета проследите, чтобы он прошёл через раму и не зацепился.

Перед установкой убедитесь, что ориентация дисплея правильная. Кабель должен выходить из дисплея сверху рамы, там, где с другой стороны находится надпись "Nikon".

Перед подключением дисплея установите среднюю раму на сборку дисплея.

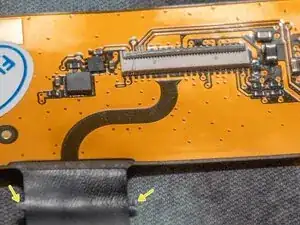

При наличии кабеля с верхней стороны дисплея и установленной средней раме проложите кабель, как показано на изображении. Убедитесь, что рычаг разъёма поднят, и вставьте кабель дисплея. Он должен легко войти и зафиксироваться.

Убедившись, что кабель дисплея надёжно вставлен в разъём, поддерживайте заднюю часть кабеля и закройте защёлку разъёма, чтобы надёжно зафиксировать кабель.

При установке дисплея на место убедитесь, что небольшие выступы на гибкой плате со стороны камеры правильно вошли в резиновые переходы там, где кабель выходит из крепления дисплея.

Установите дисплей на место. Убедитесь, что кабели правильно загнуты и ничто не зажато.

Удерживая раму крепления сзади дисплея, откиньте дисплей полностью вверх или вниз, чтобы установить ранее снятые 4 винта. После установки убедитесь, что дисплей свободно движется во всём диапазоне, а кабель не натягивается при этом.

Рама пластиковая. Винты должны быть плотно посажены, но не перетянуты.

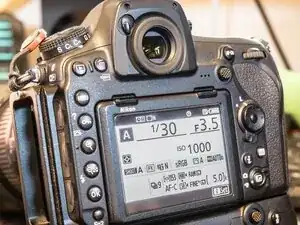

Установите все снятые компоненты (аккумулятор, карты памяти) и проверьте работу дисплея и сенсорного экрана.
