Ремонт автофокуса вспышки Bolt VS-570SMI, зависающей на 50 мм

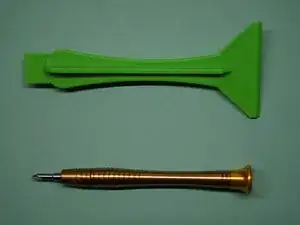

Необходимые инструменты: пластиковый инструмент для подъема, крестовая отвертка

Описание проблемы: При включенном режиме автофокуса вспышка продолжает показывать мигающее "50mm" (как и положено для рассеянного освещения), даже если голова направлена прямо. Это связано с поврежденным проводом, который соединяет переключатель, уведомляющий электронику вспышки о том, что голова теперь зафиксирована в "прямом" положении.

Сначала извлеките батарейки из вспышки

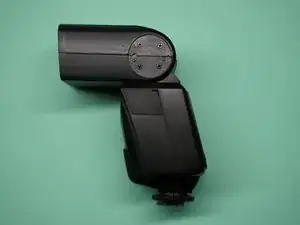

Снимите пластиковые крышки в месте крепления для вертикальной регулировки. Они приклеены только на двусторонний скотч.

Это откроет доступ к четырем винтам по обеим сторонам вспышки. Уберите верхние два с обеих сторон.

Вам может быть полезно также снять нижние два, чтобы получить доступ к проводу на следующем шаге, но пока легче оставить их на месте. Так у вас будет меньше свободных деталей в руках.

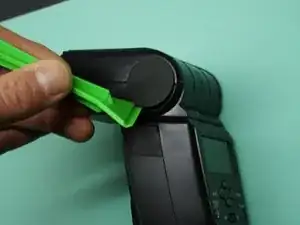

Разъедините верхнюю и нижнюю части верхнего корпуса, используя пластиковый инструмент для подъема. Двигайтесь при этом так, чтобы верхняя половина смещалась внутрь (в сторону электроники), чтобы отцепить маленькие пластиковые зажимы (смотрите на следующем фото), прежде чем раздвигать половинки корпус.

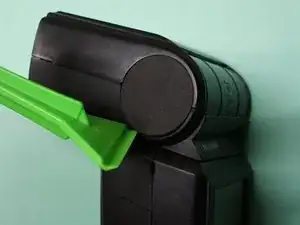

На каждой стороне впереди (с стороны объектива) находится один зажим. После ослабления можно снять верхнюю часть корпуса.

Полностью удалите верхнюю половину крышки.

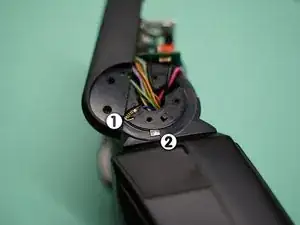

Теперь уберите также нижние два винта. Отодвиньте нижнюю половину крышки достаточно, чтобы увидеть два контакта (1) и (2)

Когда голова вспышки направлена прямо, эти два контакта смыкаются и активируют автофокус.

В моем случае синий провод, соединенный с маленькой золотой пружиной на контакте (1), был поврежден. Повторная пайка провода к заднему концу золотой пружины решила проблему.

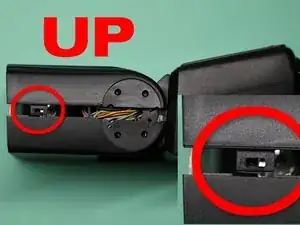

Для сборки следуйте в обратном порядке. При установке пластиковых крышек в самом конце учтите, что они не просто плоские диски, а должны быть наклеены в определённом положении.
