Замена заднего ЖК-экрана Nikon D80
Задний ЖК-экран может быть повреждён, что повлияет на его работу. В целях безопасности перед работой с электронными компонентами, пожалуйста, извлеките аккумулятор.
Шаг 1

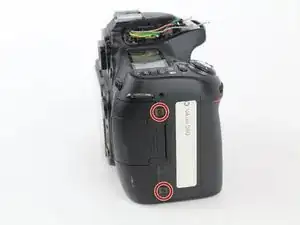

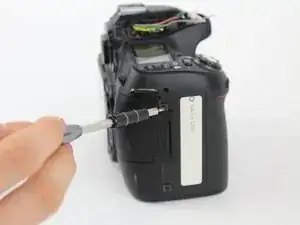

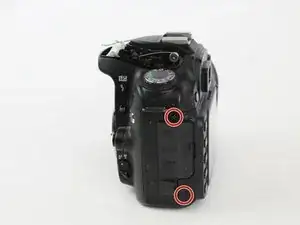

С помощью отвертки Philips #00 открутите четыре винта 6.2 мм с левой и правой стороны внешнего корпуса.
Шаг 2

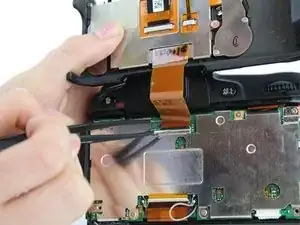

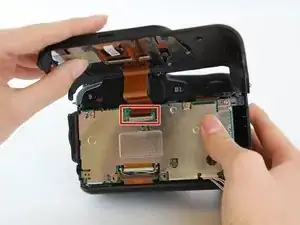

Используя пинцет, аккуратно поднимите маленький запирающий флажок разъёма без усилия.
Оттяните оранжевый кабель разъёма от основного корпуса камеры с помощью пинцета.

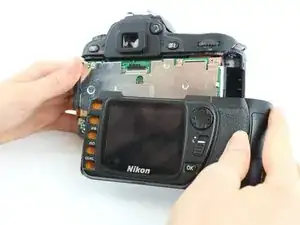

Снимите заднюю крышку.
Шаг 3

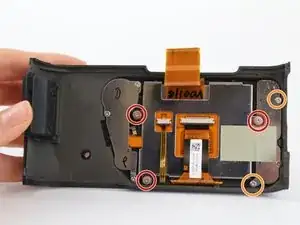

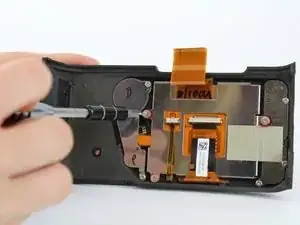

С помощью отвертки Philips #00 открутите три винта 4.3 мм, поворачивая отвертку влево.
Используйте отвертку Philips #00, чтобы открутить два винта 3.4 мм.
Шаг 4

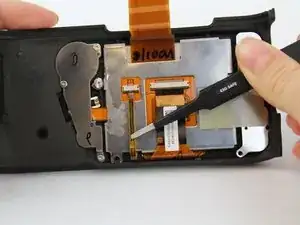

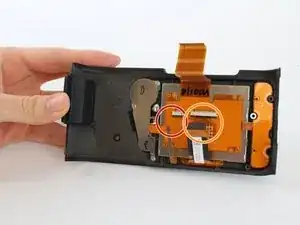

С помощью тупых пинцетов аккуратно поднимите маленький запирающий флажок разъёма без усилия для обоих разъёмов.
Используя тупые пинцеты, извлеките левый ленточный разъём из разъёма без усилия.
С теми же пинцетами извлеките правый ленточный разъём из разъёма без усилия.
Шаг 5

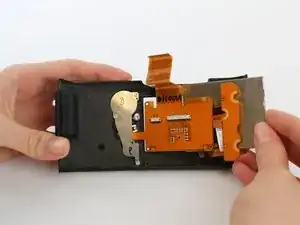

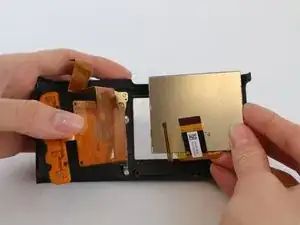

Вытащите ЖК-экран, потянув его вправо.
Удалите ЖК-экран.
Кнопки рядом с экраном легко выпадут. Запомните, где они были, и верните их на место после завершения работы с экраном.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
