Nikon 1 AW 1 Замена ЖК-экрана

Используя отвертку Phillips PH00, выкрутите шесть винтов 4,0 мм, отмеченных красным. Затем снимите панельную крышку, слегка оттянув её.

Используя отвертку Phillips PH00, выкрутите четыре винта 5,5 мм в красных кругах. Затем с помощью пластикового инструмента для разборки подденьте разъём штативной футорки.

Снимите металлическую пластину, чтобы получить доступ к винту 4,9 мм под оранжевым кругом, используйте отвертку Phillips PH00, чтобы его удалить.

Используя отвертку с наконечником T4, выкрутите три винта 5,4 мм, отмеченные красными кругами.

Используйте плоскую отвертку 1/4" или плоский инструмент, чтобы освободить винт крепления ручки.

Снимите ушко ремешка камеры.

Снимите винт крепления ручки.

Используйте отвертку Phillips PH00, чтобы выкрутить два винта 2,4 мм в слоте крепления ручки, затем снимите сам слот.

Используйте отвертку T4, чтобы выкрутить три винта 5,4 мм, отмеченные красными кругами, и снять ушко ремешка.

Используйте пластиковый инструмент для разборки, чтобы приподнять переднюю крышку камеры.

Используйте отвертку Phillips PH00, чтобы выкрутить два винта 3,5 мм, отмеченные красным.

Нажмите кнопку выдвижения вспышки в оранжевом прямоугольнике, чтобы можно было снять верхнюю крышку камеры.

Используйте пластиковый инструмент для разборки, чтобы снять верхнюю панель.

Если необходимо заменить какие-либо кнопки, вы можете теперь сделать это, сняв их.

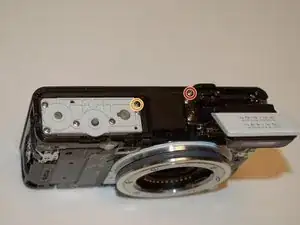

Используйте отвертку Phillips PH00, чтобы выкрутить винт 3,8 мм, отмеченный красным.

Используйте отвертку Phillips PH00, чтобы выкрутить винт 4,9 мм, отмеченный оранжевым.

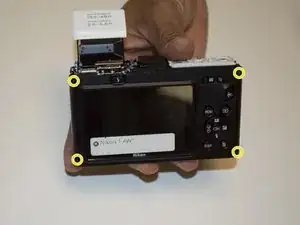

Используйте отвертку Torx T4, чтобы выкрутить четыре винта 5,5 мм, отмеченные жёлтым.

Отделите заднюю панель от основного корпуса камеры, начиная со стороны разъёмов HDMI и USB. НЕ снимайте заднюю панель полностью с камеры пока.

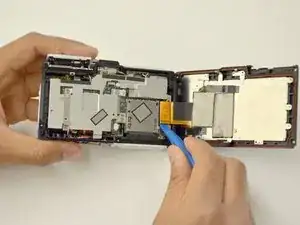

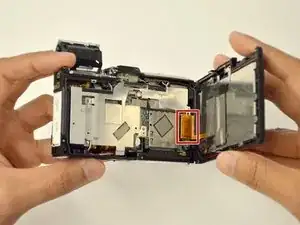

Используйте пластиковый инструмент для разборки, чтобы вынуть разъём, отмеченный красным.

Используйте пластиковый инструмент для разборки, чтобы вытащить старый уплотнитель из канавки в задней панели.

Если вы заменяли уплотнитель, вы можете сделать это сейчас.

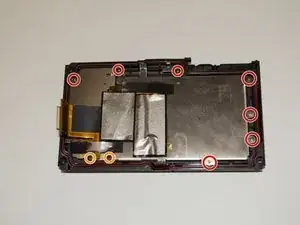

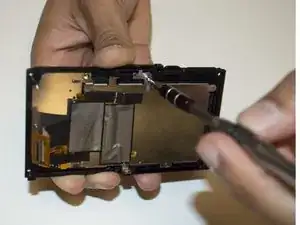

Используйте отвертку Phillips PH00, чтобы выкрутить семь винтов 3,1 мм, отмеченных красным.

Используйте отвертку Phillips PH00, чтобы выкрутить два винта 3,6 мм, отмеченных оранжевым.

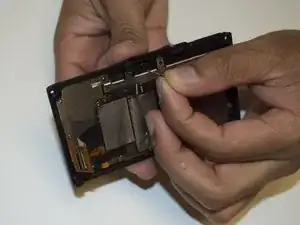

Снимите маленькую пластину, как показано.

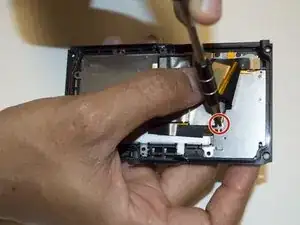

Поднимите радужный кабель, чтобы получить доступ к винту 3,1 мм под ним, и выкрутите его отверткой Phillips PH00.

Отведите ЖК-экран в сторону, но пока не снимайте его полностью.

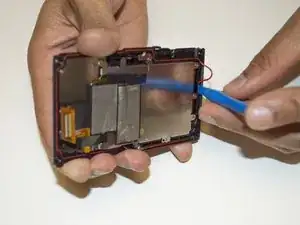

Вам потребуется приподнять клейкую накладку внутри жёлтого прямоугольника, чтобы получить доступ к винту 3,1 мм, отмеченному оранжевым, снимите его отверткой Phillips PH00, после чего вы сможете отделить ЖК-экран от задней панели.

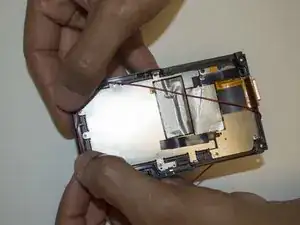

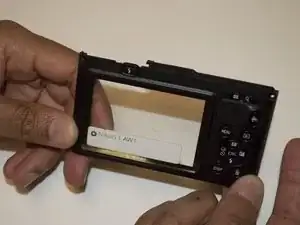

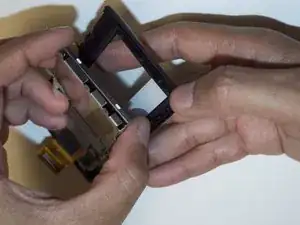

Отделите заднюю панель от ЖК-экрана.
