Замена материнской платы Nikon COOLPIX P2

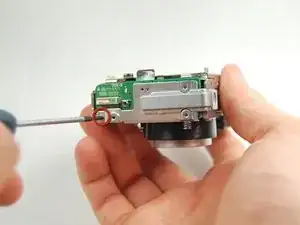

Удалите винт, расположенный возле разъёма динамика, крестовой отверткой Phillips 00.

Переверните камеру так, чтобы отсек батареи был обращён к Вам.

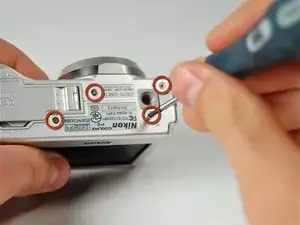

Снимите все четыре винта с нижней части камеры крестовой отверткой Phillips 00.

Поверните камеру на противоположную сторону, где находится A/V разъём.

Отвинтите и удалите все четыре винта крестовой отверткой Phillips 00.

Поверните камеру так, чтобы адаптер Wi‑Fi был обращён к Вам.

Отвинтите и удалите все четыре винта крестовой отверткой Phillips 00.

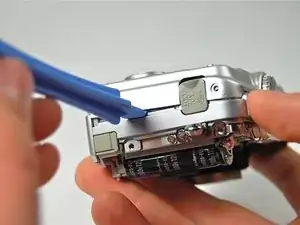

С помощью пластикового ломика подденьте переднюю панель корпуса камеры.

Продолжайте по периметру передней панели корпуса камеры.

Осторожно отделите переднюю панель от остальной части камеры.

С помощью пластикового ломика подденьте заднюю панель корпуса камеры.

Оранжевая плоская шлейф‑лента хрупкая

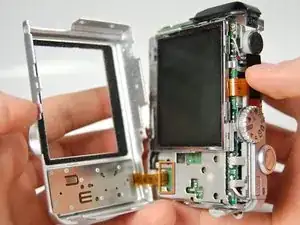

Осторожно отделите заднюю панель корпуса от передней, не порвав оранжевую шлейф‑ленту.

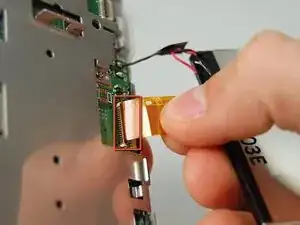

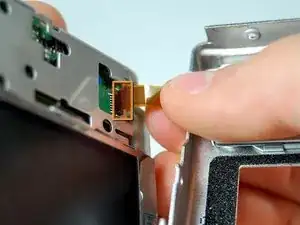

Оттяните чёрный фиксатор вниз, чтобы аккуратно отсоединить оранжевую шлейф‑ленту от материнской платы.

Отделите оранжевую шлейф‑ленту и переднюю панель от остальной части камеры.

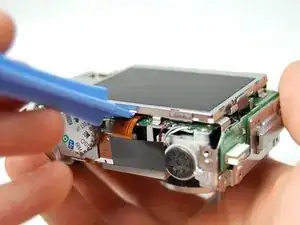

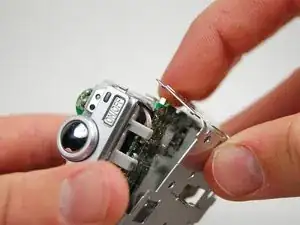

С помощью пластикового ломика аккуратно подденьте ЖК‑экран и снимите его с камеры.

Осторожно потяните шлейф вниз, чтобы освободить фиксатора, затем потяните вверх, чтобы извлечь его из разъёма на материнской плате.

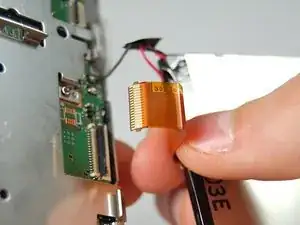

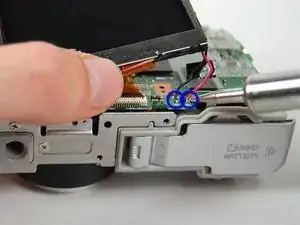

Отпаяйте чёрный и красный провода от основной платы.

Работа паяльником может быть опасной. Следуйте правилам безопасной работы с паяльником. Проявляйте осторожность при выполнении этого ремонта.

Далее снимите два винта с задней части корпуса камеры.

Удалите винт, соединяющий крышку карты Wi‑Fi с передней частью камеры.

Удалите последний винт, соединяющий крышку карты Wi‑Fi с корпусом.

Аккуратно снимите крышку карты Wi‑Fi с корпуса камеры.

Удалите винт, удерживающий карту Wi‑Fi на корпусе камеры.

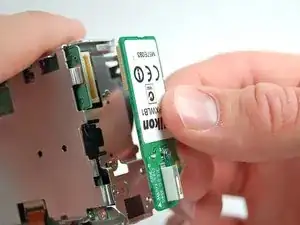

Аккуратно извлеките карту Wi‑Fi из камеры.

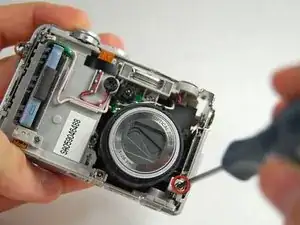

Продолжайте удалять винты с внешней части корпуса камеры.

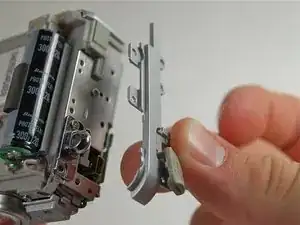

Затем снимите пластиковую боковую панель с корпуса камеры.

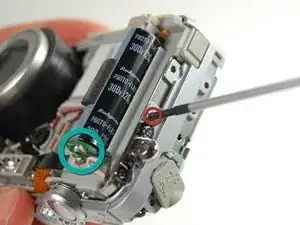

Будьте крайне осторожны при удерживании камеры в области конденсатора вспышки (обведён зелёным), он, вероятно, всё ещё заряжен, и удар от него может быть очень болезненным.

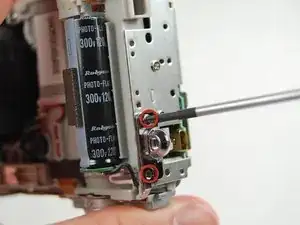

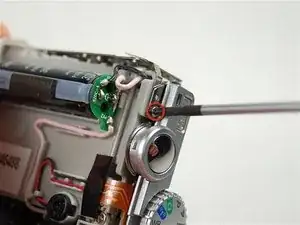

Снимите два винта, соединяющие петлю ремешка с корпусом камеры.

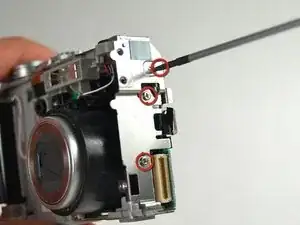

Удалите три винта с левой стороны корпуса камеры.

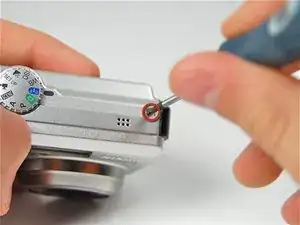

Удалите винт возле кнопки спуска затвора.

Удалите винты с пластиковой боковой крышки.

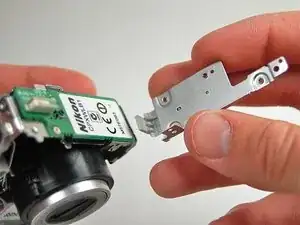

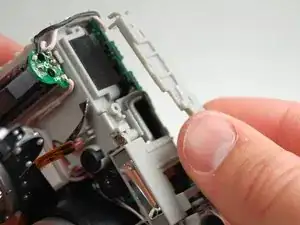

Снимите пластиковую крышку.

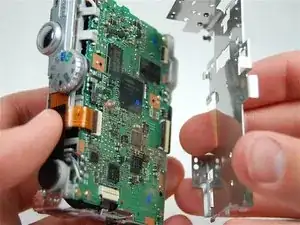

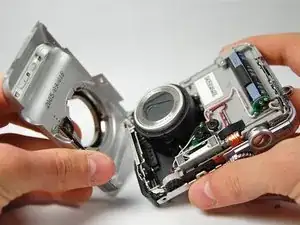

Осторожно снимите заднюю часть корпуса с камеры.

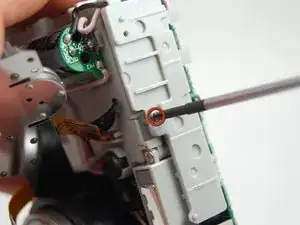

Удалите пять винтов, соединяющих материнскую плату с корпусом камеры.

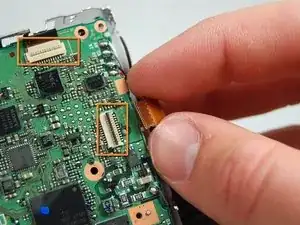

Осторожно отсоедините два шлейфа от материнской платы, освободив чёрный пластиковый фиксатор, затем аккуратно потяните шлейфы вверх, чтобы вынуть их из разъёма.

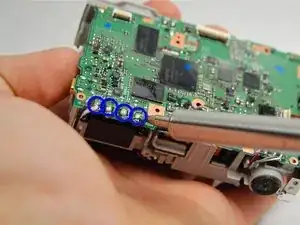

Осторожно отпаяйте четыре соединения от материнской платы.
