Замена кнопки съёмки Panasonic Lumix DMC-ZS19

Найдите по два винта с каждой стороны камеры и выкрутите их. Затем найдите пару винтов на нижней части камеры, по одному с каждой стороны области для винта штатива, и выкрутите их.

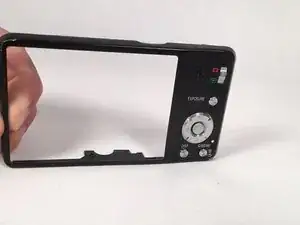

С помощью пластикового лопаточного инструмента снимите крышку камеры на той же стороне, где располагается ЖК-экран. Эта крышка должна сниматься сравнительно легко и откроет материнскую плату, к которой подключён экран.

Отключите плату, к которой подключён ЖК-экран, от основной материнской платы.

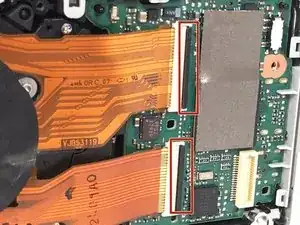

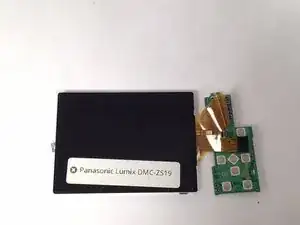

Проследите рукой два шлейфа данных, соединяющих ЖК-экран с материнской платой, и отщёлкните их. После отсоединения шлейфов извлеките их из платы — экран освободится.

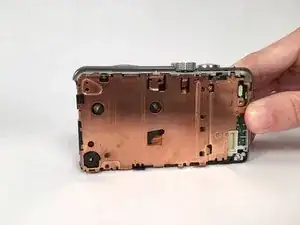

После снятия экрана основная материнская плата находится прямо под ним. Между основной платой и платой, подключённой к объективу, расположена бронзовая металлическая разделительная пластина. Эта пластина закреплена четырьмя винтами. Снимите эти четыре винта — пластина освободится.

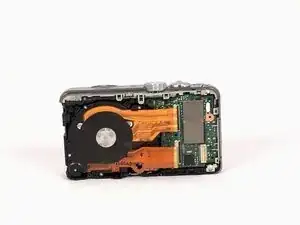

После снятия бронзовой пластины основная материнская плата окажется открытой. Между пластиной и платой имеется пластиковый упор (внешне похожий на строчную букву «b» с правой стороны камеры). Снимите этот пластиковый упор.

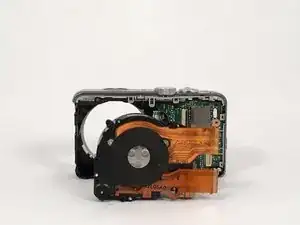

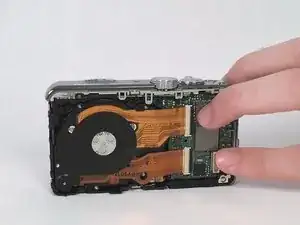

После снятия пластикового упора приступайте к извлечению объектива. Для этого проследите два шлейфа данных, соединяющих объектив с основной материнской платой, и отщёлкните их, повернув чёрную планку в положение, перпендикулярное плате. После открытия защёлок шлейфы и объектив должны свободно выскользнуть.

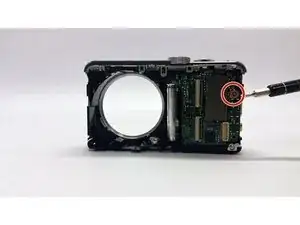

После снятия объектива остаётся один винт, удерживающий основную материнскую плату. Удалите этот винт, расположенный с правой стороны платы, и снимите его.

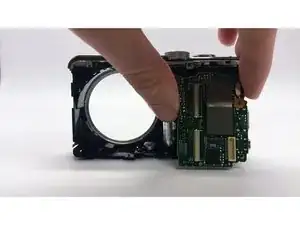

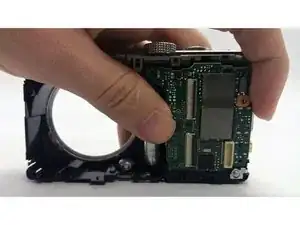

После удаления винта материнская плата должна легко выйти. Если возникают затруднения, используйте пластиковый лопаточный инструмент.

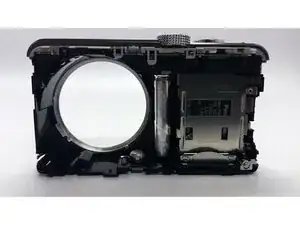

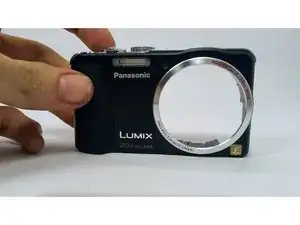

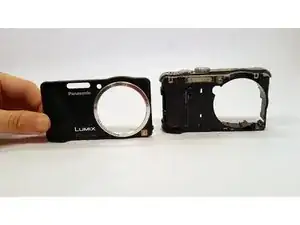

После снятия материнской платы переверните камеру и снимите переднюю панель.

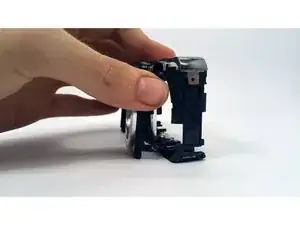

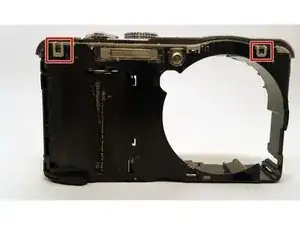

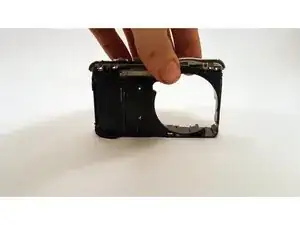

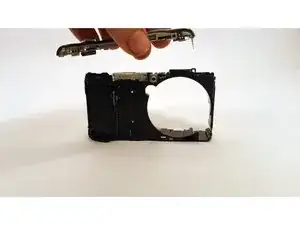

После снятия передней панели кнопки закреплены простой цепочкой защёлок. Чтобы снять кнопки, найдите защёлку на задней стороне и две на передней, соединяющие кнопки с корпусом камеры. Снимите эти защёлки и потяните кнопки вверх сзади под углом к передней части, чтобы извлечь их.
