Замена ЖК-экрана Panasonic Lumix DMC-TZ5

Извлеките аккумулятор и карту памяти из устройства.

Удалите 4 винта с правой стороны камеры.

Вверху два винта 3,4 мм.

Внизу два винта 2,2 мм.

Удалите один винт 3,4 мм с левой стороны камеры.

Удалите 5 винтов с основания камеры.

Рядом с отсеком аккумулятора два винта 2,2 мм.

Вокруг крепления штатива три винта 4 мм.

Медленно сдвиньте заднюю крышку от устройства.

Задняя панель удерживается двумя ленточными кабелями. Не оттягивайте заднюю крышку слишком далеко от камеры.

Отсоедините оба ленточных кабеля с помощью лопатки.

Используйте кончик лопатки, чтобы поддеть чёрный зажим вверх, разблокируя ленточный кабель.

Снимите заднюю панель с камеры.

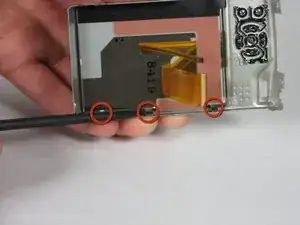

Используйте лопатку, чтобы освободить 3 защёлки между корпусом ЖК и рамкой.

Вставьте кончик лопатки в зазор между защёлкой и рамкой, затем аккуратно поднимите, чтобы отщёлкнуть.

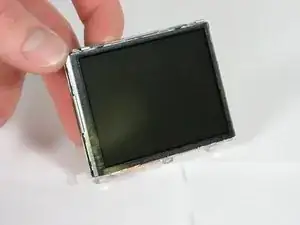

Осторожно приподнимите ЖК из рамки, следя, чтобы ни одна из трёх защёлок снова не защёлкнулась.
