Замена объектива Panasonic Lumix DMC-ZS25
Используйте данное руководство, чтобы заменить объектив фотокамеры Panasonic Lumix DMC-ZS25. В нем описана процедура разборки камеры для замены объектива.
Шаг 1

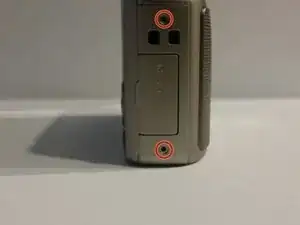

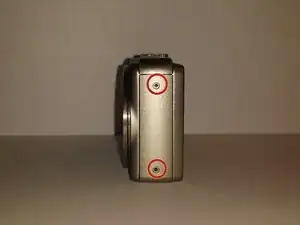

Открутите четыре винта длиной 3,40 мм с правой и левой сторон камеры Panasonic Lumix.
Удалите два винта длиной 2,60 мм, расположенные рядом с батарейным отсеком.
Шаг 2

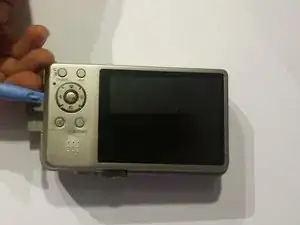

Воспользуйтесь инструментом iFixit для открытия наружной крышки устройства.
Наиболее удобное место для начала — порт HDMI.
Открывайте крышку аккуратно, чтобы не повредить её.
Шаг 3

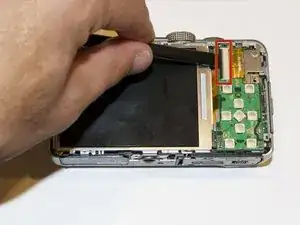

Используйте лопатку, чтобы отсоединить шлейф.
Будьте осторожны при использовании лопатки, так как можно повредить шлейф.

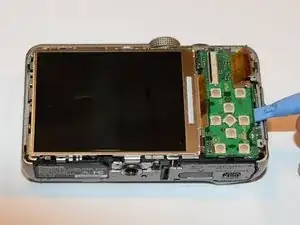

После отключения шлейфа экрана воспользуйтесь инструментом iFixit, чтобы поднять плату кнопок.
После того, как услышите щелчок, плата кнопок будет успешно открыта.
Шаг 4

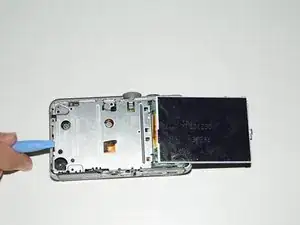

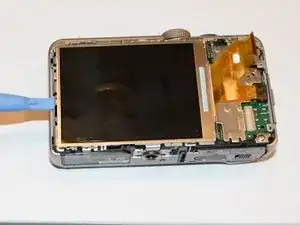

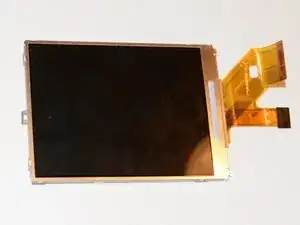

Извлеките экран с помощью инструмента iFixit.
Шаг 5

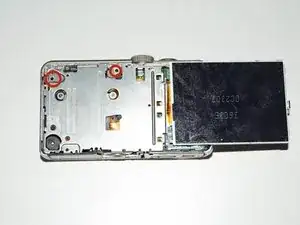

Откройте два винта длиной 4,20 мм, чтобы снять внутреннюю крышку, расположенную под экраном.

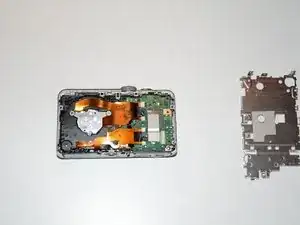

Используйте инструмент iFixit, чтобы аккуратно снять внутреннюю крышку.
Шаг 6

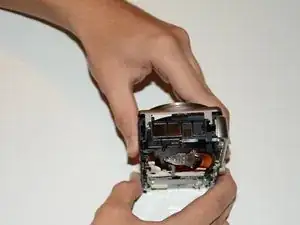

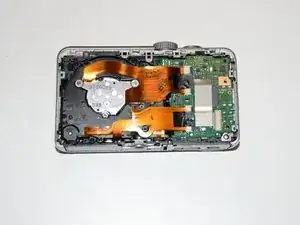

Разъедините устройство на две части, как показано на изображении.
Шаг 7

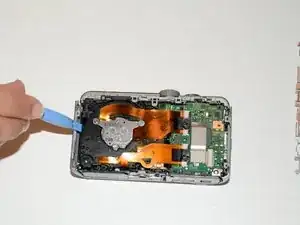

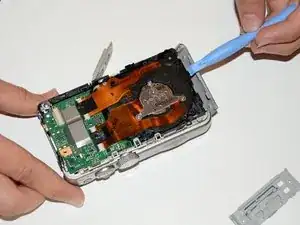

Удалите боковую крышку с помощью инструмента iFixit.
Будьте осторожны при снятии передней крышки, чтобы не повредить устройство.
Шаг 8

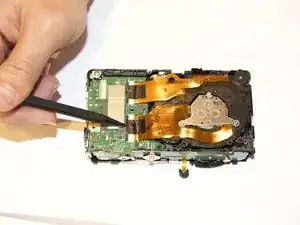

Используйте лопатку, чтобы разблокировать шлейфы экрана от платы. Осторожно поднимите черную скобу, чтобы освободить шлейфы.

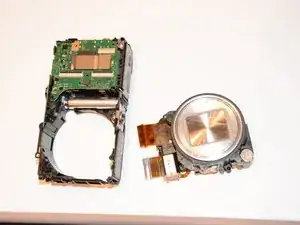

Используйте руки, чтобы извлечь объектив.
Завершение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
