Замена ЖК-дисплея и кнопок Olympus Stylus 1030 SW

С помощью инструмента для открытия iFixit, аккуратно подденьте пластиковую часть объектива.

Используя отвертку Torx T6, открутите три винта.

С помощью отвертки Phillips #00 отвинтите три винта.

Аккуратно поверните металлическую крышку на себя.

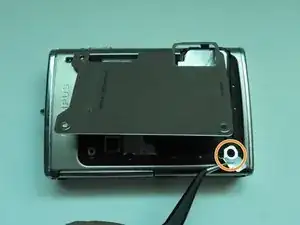

С помощью пинцета удалите металлическую шайбу.

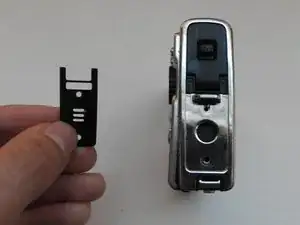

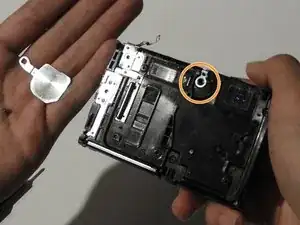

С помощью пинцета медленно снимите пластину.

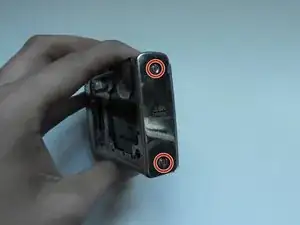

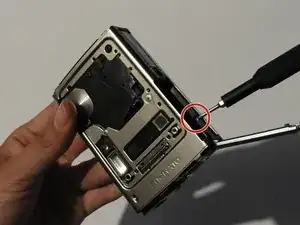

С помощью отвертки Phillips #00 открутите два винта с боку камеры.

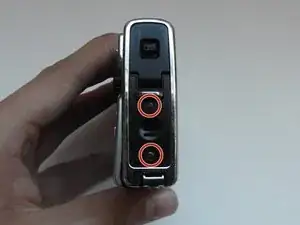

С противоположной стороны используйте отвертку Phillips #00, чтобы открутить оба винта.

Извлеките звуковую плату.

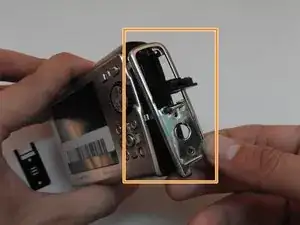

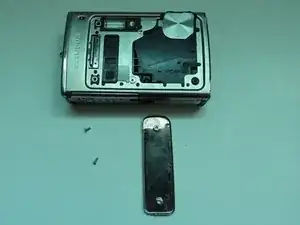

Откройте крышку многоканального разъема и снимите боковую панель.

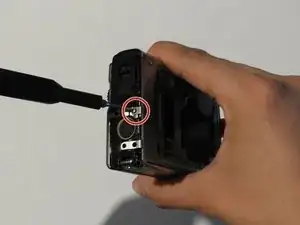

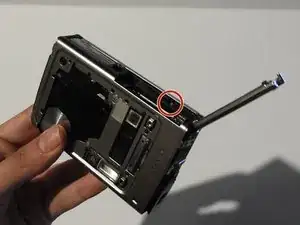

С помощью отвертки Phillips #00 открутите винт над динамиком.

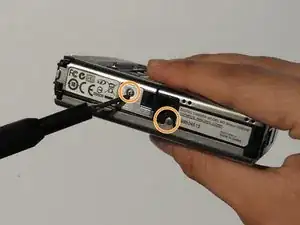

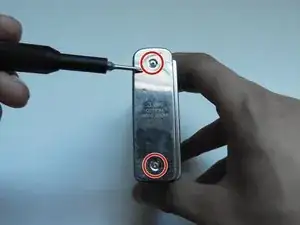

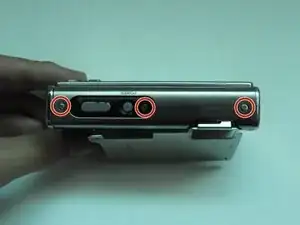

На нижней стороне камеры отвинтите два винта.

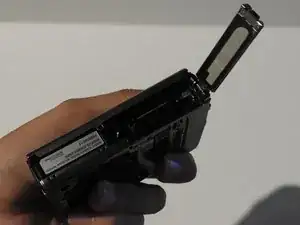

Откройте крышку отсека для батареи.

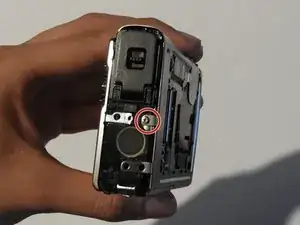

Используйте отвертку Phillips #00, чтобы открутить винт в отсеке для батареи.

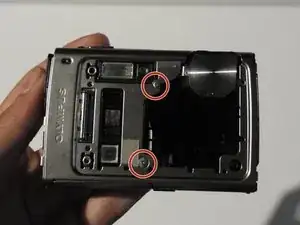

На передней панели камеры открутите два указанных винта.

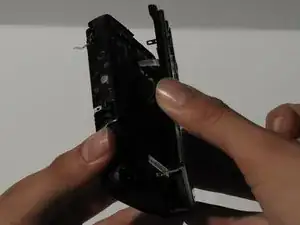

Аккуратно потяните за боковую часть, пока камера не отделится от задней панели.

Удалите кнопку затвора и кнопку питания.

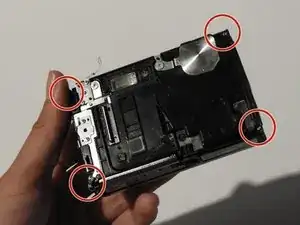

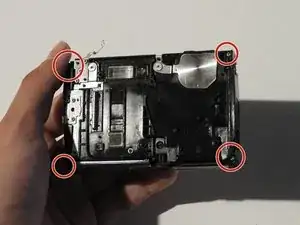

Используйте отвертку Phillips #00, чтобы открутить четыре винта на передней панели камеры.

Открутите затвор, используя отвертку Phillips #00.

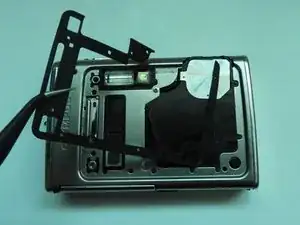

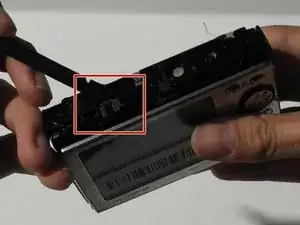

Освободите верхнюю часть, используя лопатку.

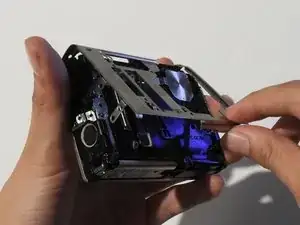

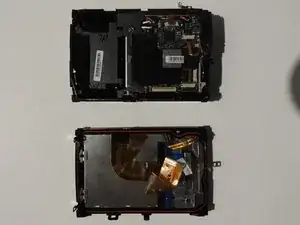

Медленно и осторожно отделите переднюю и заднюю части камеры, обнажая электрические ленты.

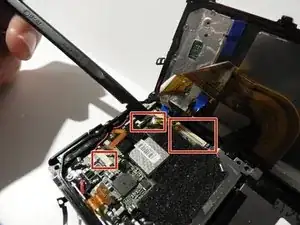

С помощью лопатки и пинцета, если необходимо, извлеките ленты из микросхем.

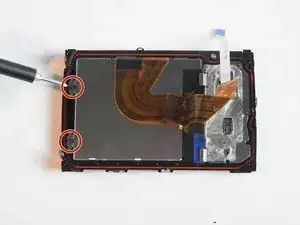

Открутите два винта, расположенные с левой стороны экрана, используя головку PH#00.

Снимите гель-ленту с помощью пинцета.

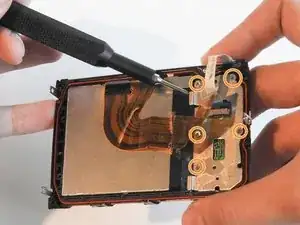

Открутите пять винтов 0,6 мм с помощью отвертки Phillips #00.

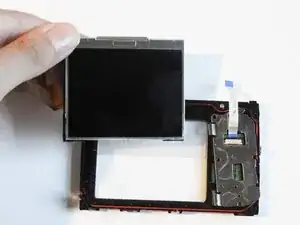

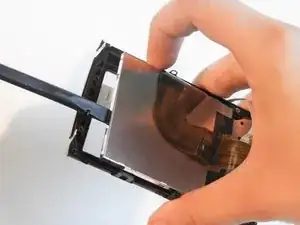

Используйте лопатку, чтобы аккуратно снять ЖК-дисплей.

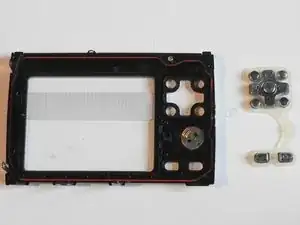

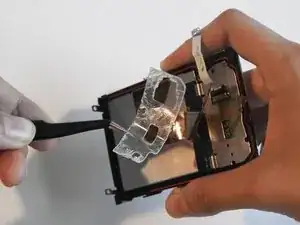

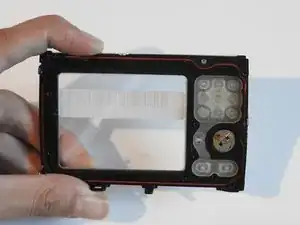

С помощью пинцета извлеките резиновый держатель кнопок и его кнопки.
