Замена AV-порта Olympus Stylus 1030 SW
Если у вашей камеры Olympus Stylus (1030 SW) повреждены несколько частей, например передняя и задняя крышки, блок вспышки, AV-порт или крышка отсека батареи, вы можете воспользоваться этим руководством для замены этих деталей.
С помощью этого руководства вы узнаете, как заменить повреждённые элементы Olympus Stylus (1030 SW). Перед началом убедитесь, что камера выключена, и осмотрите её на предмет повреждённых или отсутствующих деталей.
Шаг 1

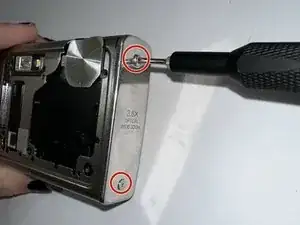

Используйте отвёртку Phillips #00, чтобы выкрутить все три винта.
Подденьте и снимите переднюю крышку рукой.
Шаг 2
Снимите заднюю крышку.

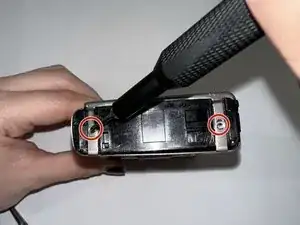

Используйте отвёртку Phillips #00, чтобы выкрутить оба винта на боковой панели.

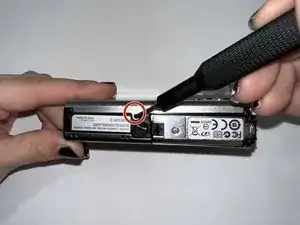

Снимите оба винта с крышки отсека батареи.
Шаг 3
Переверните камеру Olympus Stylus 1030 SW крышкой вниз, задняя сторона при этом должна быть направлена от вас.
Шаг 4

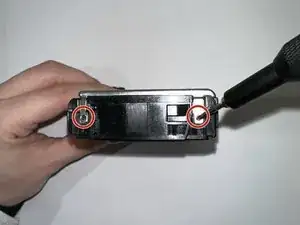

Переверните камеру так, чтобы задняя сторона была направлена от вас. Возьмите отвёртку размера #00 и выкрутите оба винта.

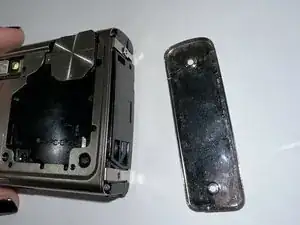

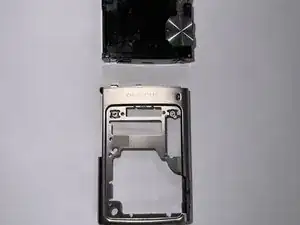

Снимите переднюю крышку.
Шаг 5
Снимите заднюю крышку.
Начните с того, что задняя часть камеры направлена от вас.

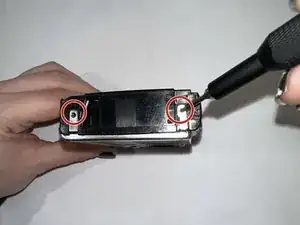

Используйте отвёртку Phillips #00, чтобы выкрутить оба винта.
Переверните камеру лицевой стороной к себе.

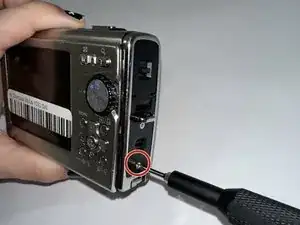

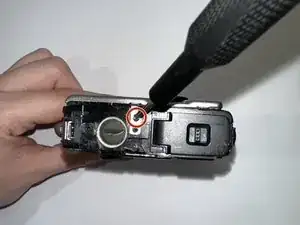

Выверните один винт Phillips #00.
Шаг 6

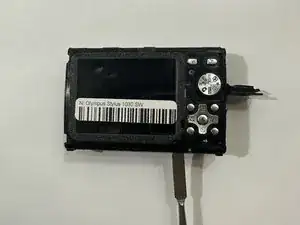

Чтобы добраться до AV-порта, используйте лопатку, чтобы разъединить корпус камеры.
Шаг 7

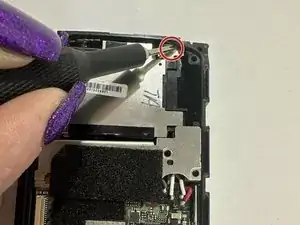

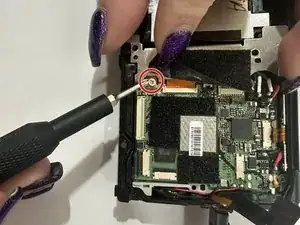

Используйте отвёртку Phillips #00, чтобы выкрутить оставшиеся два винта на плате.
Шаг 8

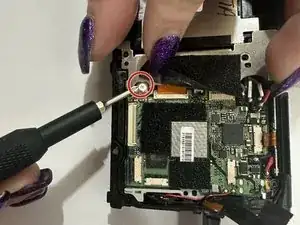

Поднимите чёрную защёлку пальцами и с помощью отвёртки Phillips #00 выкрутите два винта.
Шаг 9

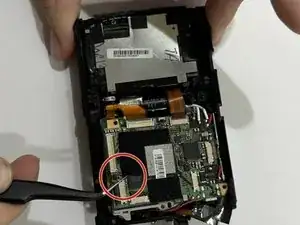

С помощью пинцета из набора извлеките материнскую плату камеры.

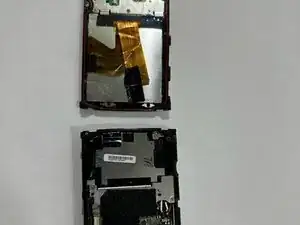

После извлечения отделите плату от остальных компонентов.

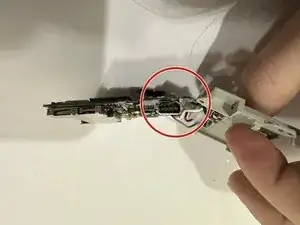

AV-порт будет виден; используйте лопатку, чтобы поддеть AV-порт и извлечь его.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
