Замена блока вспышки Olympus Stylus 1030 SW

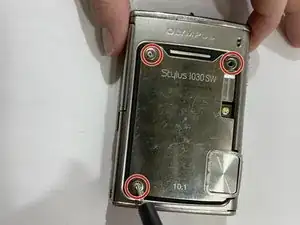

Удалите три винта в углу передней панели с помощью крестовой отвёртки Phillips #00.

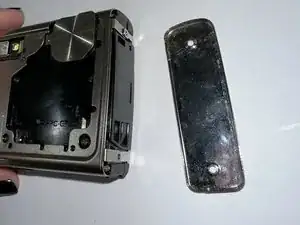

Поднимите панель вверх, пока она не отойдёт от остальной части камеры.

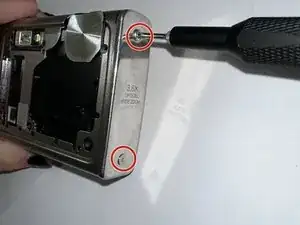

С помощью крестовой отвёртки Phillips #00 выкрутите по два винта с каждой боковой панели камеры.

Удалите винт с нижней части камеры с помощью крестовой отвёртки Phillips #00.

Поверните камеру так, чтобы короткая сторона без AV-разъёма была обращена к вам.

Снимите оба винта на этой стороне, используя крестовую отвёртку Phillips #00.

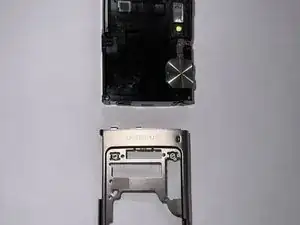

Снимите передний корпус.

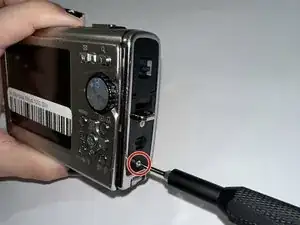

Поверните камеру так, чтобы короткая сторона с AV-разъёмом была обращена к вам. С помощью крестовой отвёртки Phillips #00 удалите один винт.

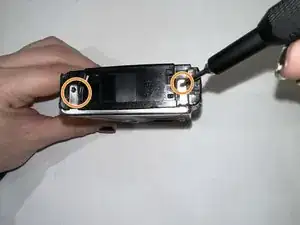

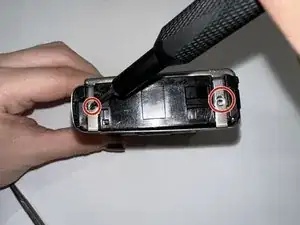

Поверните камеру так, чтобы к вам была обращена другая короткая сторона. С помощью крестовой отвёртки Phillips #00 удалите два винта на серебристых деталях.

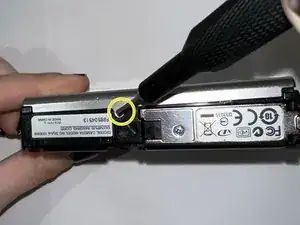

Поверните нижнюю часть камеры к себе и удалите один винт с помощью крестовой отвёртки Phillips #00.

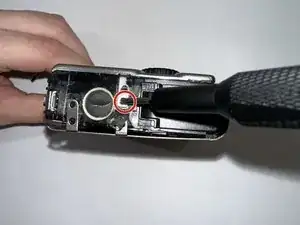

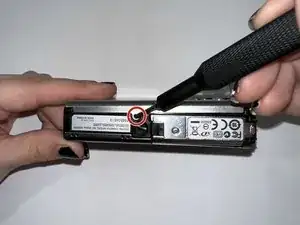

Откройте отсек аккумулятора и с помощью крестовой отвёртки Phillips #00 удалите винт в центре отверстия.

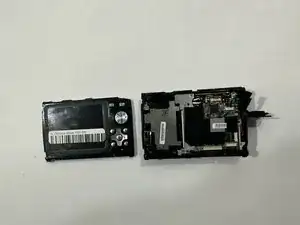

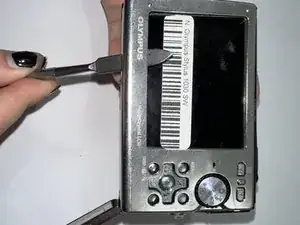

Используйте лопаточку, чтобы поддеть задний корпус, пока он не снимется.

Переверните камеру так, чтобы передняя часть была обращена к вам.

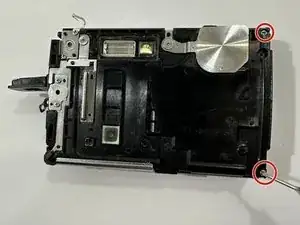

С помощью крестовой отвёртки Phillips #00 удалите три винта, расположенные в углах на этой стороне.

Поверните камеру так, чтобы вы смотрели на верхнюю часть.

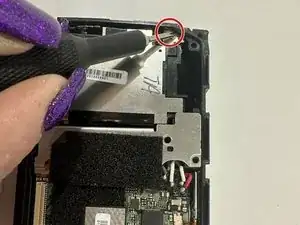

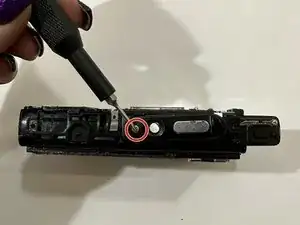

С помощью крестовой отвёртки Phillips #00 удалите один винт.

Используйте лопаточку, чтобы аккуратно поддеть боковую часть ЖК-экрана и крышку над ним.

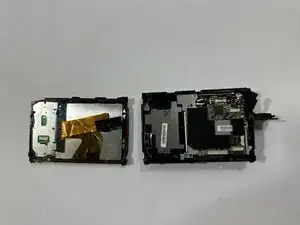

Осторожно разберите, соблюдая осторожность с материнской платой и аккумулятором.

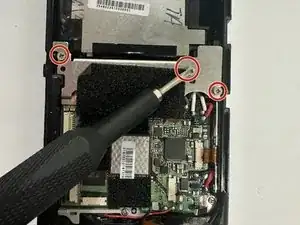

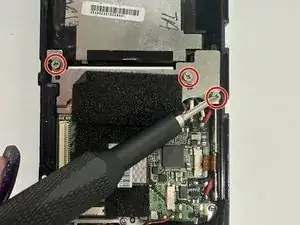

С помощью крестовой отвёртки Phillips #00 удалите три винта.

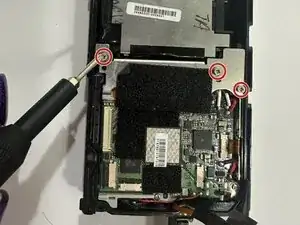

С помощью крестовой отвёртки Phillips #00 удалите три винта.

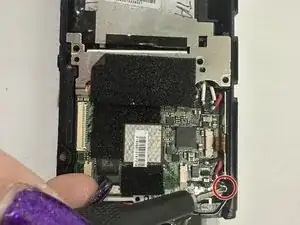

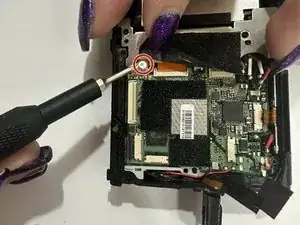

Осторожно оттяните поролон в сторону и с помощью крестовой отвёртки Phillips #00 удалите один винт.

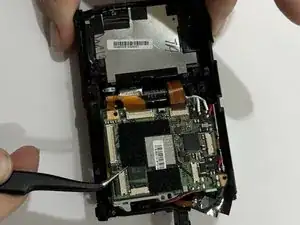

Используйте пинцет, чтобы аккуратно вынуть материнскую плату из камеры.

С помощью крестовой отвёртки Phillips #00 удалите два винта, фиксирующие провода к блоку вспышки.

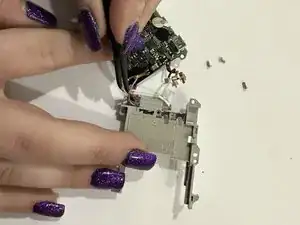

С помощью пинцета аккуратно отсоедините оставшиеся провода, подключённые к блоку вспышки.
