Замена материнской платы Olympus Stylus 1030 SW

С помощью инструмента iFixit Opening Tool отожмите пластиковую часть объектива.

Отверткой Torx T6 отвинтите три винта.

Отверткой Phillips #00 отвинтите три винта.

Осторожно отведите металлическую крышку от себя.

Пинцетом удалите металлическую шайбу.

Пинцетом медленно снимите пластину.

Отверткой Phillips #00 отвинтите два винта на боковой стороне камеры.

На противоположной стороне отверткой Phillips #00 отвинтите оба винта.

Выньте пластину динамика.

Откройте крышку многоконтактного разъёма и снимите боковую панель.

Отверткой Phillips #00 отвинтите винт над динамиком.

На нижней стороне камеры отвинтите два винта.

Откройте крышку отсека батареи.

Отверткой Phillips #00 отвинтите винт в отсеке для батареи.

На передней части камеры отвинтите два показанных винта.

Осторожно потяните за боковую часть, пока камера не отделится от задней панели.

Снимите кнопку затвора и кнопку питания.

Отверткой Phillips #00 отвинтите четыре винта на передней части камеры.

Отвинтите затвор отверткой Phillips #00.

Освободите верхнюю фиксацию с помощью лопатки.

Медленно и аккуратно разъедините переднюю и заднюю части камеры, обнажив электрические шлейфы.

С помощью лопатки и при необходимости пинцета снимите шлейфы с микросхем.

Удалите винты длиной 1,0 см и 0,8 мм.

Снимите ленту и удалите шлейфы.

Снимите чёрную пластиковую крышку и отвинтите винт длиной 1,1 см.

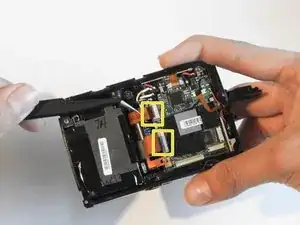

Осторожно освободите шлейфы с помощью пинцета или лопатки.

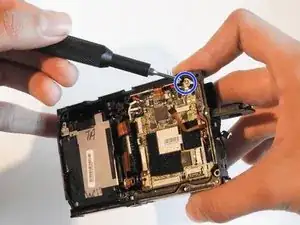

Удалите винт длиной 1,1 см.

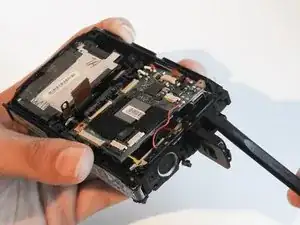

С помощью лопатки аккуратно сдвиньте A/V разъём от себя.

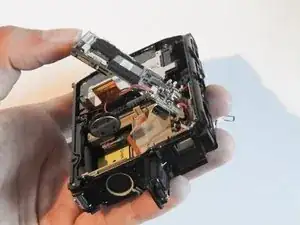

Медленно извлеките материнскую плату и динамик с микрофоном.

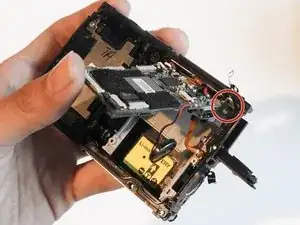

Соберите металлическую шайбу с правого верхнего угла материнской платы (теперь она свободна).

Лопаткой или пальцем медленно извлеките батарею, прикреплённую к материнской плате.

Будьте осторожны, чтобы не оторвать провода, не тянув слишком сильно.

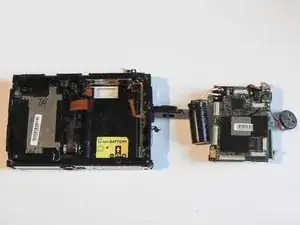

Извлеките материнскую плату.
