Замена объектива камеры Olympus Stylus 1030 SW
Шаг 1
С помощью пластикового инструмента для открытия iFixit отожмите пластиковую часть объектива.

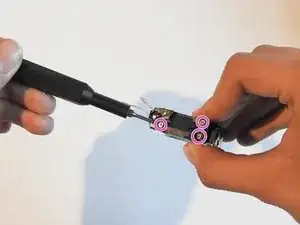

Отверткой Torx T6 отверните три винта.
Шаг 2
Отверткой Phillips #00 отверните три винта.
Осторожно отведите металлическую крышку наружу в вашу сторону.
Пинцетом снимите металлическую шайбу.
Шаг 3

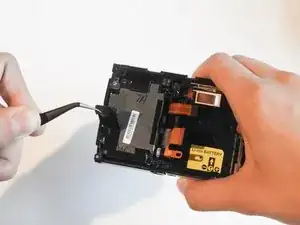

Пинцетом медленно снимите пластину.
Шаг 4
Отверткой Phillips #00 отверните два винта на боковой стороне камеры.
Шаг 5
На противоположной стороне с помощью отвертки Phillips #00 отверните оба винта.
Извлеките пластину динамика.
Откройте крышку многоконтактного разъема и сдвиньте боковую панель.
Шаг 6
Отверткой Phillips #00 отверните винт над динамиком.
На нижней стороне камеры отверните два винта.
Шаг 7
Откройте крышку отсека батареи.
Отверткой Phillips #00 отверните винт в отсеке для батареи.
Шаг 8
На передней части камеры отверните два показанных винта.
Осторожно потяните за боковую часть, пока камера не отделится от задней панели.
Снимите кнопку спуска затвора и кнопку питания.
Шаг 9
Отверткой Phillips #00 отвинтите четыре винта на передней части камеры.
Отверткой Phillips #00 отвинтите затвор.
Шаг 10
Освободите верхний фиксатор с помощью медиатора.

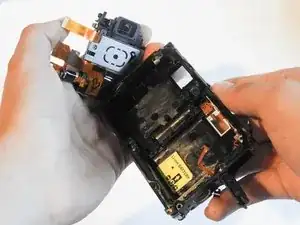

Медленно и аккуратно разъедините переднюю и заднюю части камеры, обнажив электрические шлейфы.
Шаг 11

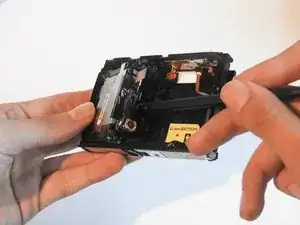

С помощью медиатора и при необходимости пинцета отсоедините шлейфы от микросхем.
Шаг 12
Пинцетом снимите черную ленту.

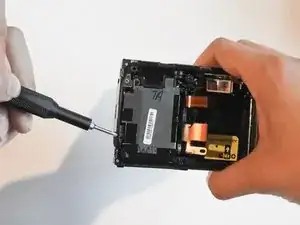

Отверните винт длиной 1,0 см.
С помощью медиатора аккуратно извлеките блок объектива.
Шаг 13

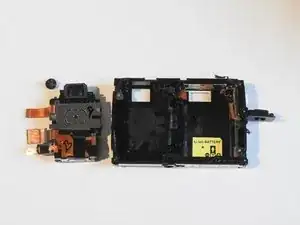

Аккуратно извлеките объектив вместе с черными пластиковыми деталями.
Шаг 14

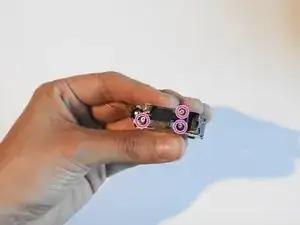

Отверткой отвинтите три винта на верхней части зеркального объектива.

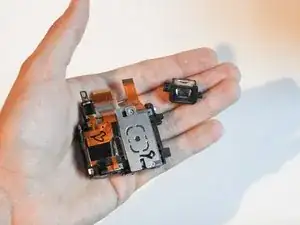

Зеркальный объектив теперь можно снять.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
